Реферат



Использование: подъемно-транспортное оборудование , в частности конвейерные системы. Цель: расширение функциональных возможностей путем обеспечения транспортировки влажных материалов за счет увеличения их сцепления с грузонесущей поверхностью. Конвейер содержит грузонесущую поверхность 1, на которой укреплены токопроводящие пластины 2, взаимодействующие с токосъемниками 3 Над поверхностью 1 размещены электроды б, которые контактируют с транспортируемым материалом 7. Электроды 6 и токосъемники 3 соединены с полюсами источника 9 постоянного тока Протекание постоянного тока приводит к электроосмотическому обезвоживанию материала 7 у поверхности пластины 2. Положительный эффект плотное сцепление материала с поверхностью пластин и надежное его закрепление. 1 ил

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 5003715/03 (22) 050791 (46) 15.12.93 Бюл. Ма 45-46 (71) Совместное предприятие "Советско-попьские технические системы "Сопот" (72) Вортман И.З„. Иоссепь Ю.Я„Кощеев ЛА; Липатов ВВ.; Стряпин ВП. (73) Вортман Исаак Зиновьевич; Иоссепь Юрий

Яковлевич; Кощеев Лев Ананьевич; Липатов Валерий Васильевич; Стряпин Впадимир Петрович (54) КРУТОНАКЛОННЫЙ КОНВЕЙЕР (57) Использование: подъемно-транспортное оборудование, в частности конвейерные системы

Цель: расширение функциональных возможностей (19) RU (и) 2004467 С1 (51) 5 8 65 G 15 ОО путем обеспечения транспортировки влажных мате— риалов за счет увеличения их сцепления с грузонесущей поверхностью. Конвейер содержит грузонесущую поверхность 1, на которой укреплены токоп— роводящие пластины 2, взаимодействующие с токосьемниками 3. Над поверхностью 1 размещены электроды 6, которые контактируют с транспортируемым материалом 7. Электроды 6 и токосьемники 3 соединены с:полюсами источника 9 постоянного тока Протекание постоянного тока приводит к электроосмотическому обезвоживанию материала 7 у поверхности пластины 2. Положительный эффект: плотное сцепление материала с поверхностью пластин и надежное его закрепление. 1 ип.

2004467

Изобретение относится к подъемнотранспортному оборудованию и может быть использовано при транспортировке различных материалов с помощью крутонаклонных конвейеров, 5

Известен крутонаклонный конвейер, в котором удержание транспортируемого материала осуществляется за счет подпора груза с помощью поперечных перегородок (11. 10

Известен крутонаклонный конвейер, в котором удержание транспортируемого материала осуществляется за счет увеличения давления материала на грузонесущую поверхность с помощью прижимной ленты или иных прижимных элементов (21.

В указанных аналогах возникает налипание материала к дополнительным элементам, увеличивается налипание материала на грузонесущую поверхность, 20 что снижает эффективность и надежность транспортировки.

Наиболее близким известным техническим решением является конструкция ленточного конвейера, включающая ленту, токосъемники и электроды, соединенные с источником постоянного тока (31.

Недостатком данного конвейера является то, что он не в "îñòîÿíèè обеспечить эффективную транспортировку влажных ка- .30 пиллярно-пористых материалов, склонных к сползанию на наклонных участках трассы конвейера.

Цель изобретения — расширение функ- . циональных возможностей крутонаклонно- 35

ro конвейера путем обеспечения транспортировки влажных материалов за счет увеличения их сцепления с грузонесущей поверхностью.

Согласно изобретению в крутонаклон- 40 ном конвейере, включающем грузонесущую поверхность и средства для удержания на ней транспортируемого материала, последние выполнены в виде источника постоян ного тока, двухпозиционного сдвоенного 45 перекл ючателя, саво куп ности пластин, укрепленных на грузонесущей поверхности с воэможностью взаимодействия с неподвижными токосъемниками, а также по меньшей мере одного электрода, раз- 50 мещенного над грузонесущей поверхностыр с возможностью постоянного контакта с транспортируемым материалом, при этом электрод соединен с одним выходом переключателя, а токосъемники — с другим его выходом, причем общий вид переключателя соединен с отрицательным полюсом источника постоянного тока, а два других входа — с его положительным полюсом.

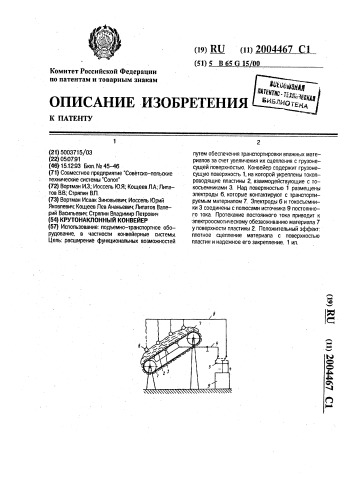

На чертеже показан предлагаемый конвейер, общий вид.

Конвейер содержит грузонесущую поверхность 1, на которой укреплены токопроводящие пластины 2, которые взаимодействуют с неподвижна закрепленными токосъемниками 3.

Токосъемники 3 посредством токопроводов 4 соединены с одной клеммой переключателя 5, Над грузонесущей поверхностью 1 размещены электроды 6 с возможностью постоянного контакта с транспортируемым материалом 7. Электроды 6 посредством токопроводов 8 соединены с второй клеммой переключателя 5, общий вход которого соединен с отрицательным полюсом источника 9 постоянного тока, а два других входа — с положительным полюсом источника.

Конвейер. работает следующим образом.

Предварительно для материала, который предполагается транспортировать, определяется знак его злектрокинетического потенциала, соответствующий знаку ионов в порах материала, что выполняется известными методами, например, в электроосмотической ячейке.

В зависимости от определенного знака электротехнического потенциала выбирают соответствующее положение переключателя 5. Так, например, при отрицательном электрокинетическом потенциале материала 7 замыкается цепь постоянного тока— положительный полюс источника 9 тока, токопровод 8, электроды 6, материал 7, пластины 2, токосъемники 3, токопровод 4, отрицательный полюс источника 9 тока.

Протекание по данной цепи постоянного тока приводит к электроосмотическому обезвоживанию материала 7 у поверхности пластин 2, что обеспечивает его плотное сцепление с их поверхностью и надежное закрепление на крутонаклонном конвейере.

Необходимая для этого величина тока определяется опытным путем из условий обеспечения электросмотического обезвоживания материала у поверхности пластин, которое может повлечь за собой его когезионный отрыв от поверхности.

При ином знаке электрокинетического потенциала у транспортируемого материала выбирают иное положение переключателя 5, при этом характер протекания физических процессов не изменяется по сравнению с описанным.

Возможность практической реализации данного решения проверена на конвейере со следующими основными данными: угол, наклона грузонесущей поверхности 70 :

2004467 верхности конвейера, При включении тока

1-2 А материал на анодных электродах обезвоживается и плотно сцепляется с их поверхностью. Образец грунта остается прочно закрепленным на ленте и надежно удерживается при перемещении ленты. длина и ширина ленты 2500 х 220 мм; скорость перемещения 5 м/с; размеры трех пластин 200 х 50 х 2 мм, Источник постоянного тока обеспечивает постоянное напряжение до 100 В при 5 токе до 5 А.

На поверхность ленты укладывается образец кембрийской глины в форме параллелепипеда размером 1000 х 200 х 100 мм, весом 26 кг с абсолютной влажностью 60 .

При выключенном источнике тока образец быстро соскальзывает с грузонесущей по(56) Авторское свидетельство СССР

М 1507686, кл. В 65 G 15/14, 1987.

10 Авторское свидетельство СССР

bL 338456, кл. В 65 6 15/14, 1970.

Авторское свидетельство СССР

bh 1250509, кл. В 65 G 45/00. 1986.

Составитель В.липатов

Техред M.Ìîðãeíòàë Корректор A. Обручар

Редактор

Заказ 3373

Тираж Подписное.

НПО "Поиск Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Ф о р мул а изобретения выходная клемма электрически связана по

КРУТОНАКЛОННЫЙ . КОНВЕЙЕР, крайней мере с одним электродом, разме-, включающий грузонесущую бесконечную щенным над грузовой ветвью ленты с воз.ленту, огибающую приводной. и обводной можностью постоянного контакта с барабаны, электроды и токосъемники, сое-20 транспортируемым материалом, причем диненные с источником постоянного тока,:общая входная клемма переключателя соеотличающийся тем, что, с целью расшйре- .динена с отрицательным полюсом источния технологических возможностей, он ника тока, а две другие входных клеммы снабжен двухпозиционным сдвоенным пе- соединены с его положительным полюсом, реключателем, одна иэ выходных клемм25,при этом на груэонесущей поверхности ! которого электрически соединена с токо-: ленты выполнены токопроводящие пласти сьемниками, расположенными под грузо-:,ны, имеющие воэможность контакта с тонесущей ветвью конвейера, а вторая .косьемниками.
