Бетонная смесь
Иллюстрации
Реферат
Область применения: промышленность строительных материалов Может быть использовано в конструкциях газоходов, абсорберов, дымовых труб, емкостей для хранения кислот предприятий химической промышленности, цветной металлургии, сельского хозяйства Сущность изобретения: бетонная смесь включает, мас.%: жидкое стекло 12 - 24. кремнефтористый натрий 1,6 - 4,6. полимерная добавка - смесь фурилового спирта и стеарата кальция в соотношении 1 :0,4 - 0.6:0,8 - 1Д заполнитель - золошлаки ТЭС 30 - 48. молотый шлак 6-12. кварцевый песок остальное Предел прочности на срез составляет до 10,5 МПа. на скалывание до 9.4 МПа Предел прочности на срез после воздействия 10%-ной Н SO в течение 20 суток - до 9.5 МПа (яри 35° С), после воздействия 20%-ной HCf в течение 35 суток (при 35° С) до 92 МПа после воздействия 5%-ной Н РО в течение 15 суток (при 35° С) - до 9,4 МПа Предел прочности на скалывание после воздействия 10%-ной Н SO в течение 20 суток (при 35° С) составляет до 8.5 МПа, после воздействия 20%-ной HCI в течение 35 суток (при 35° С) до 9,3 МПа. после воздействия Н РО в течение 15 суток (при 35° С) - до 82 МПа 2табл
(в) КЦ <1ц (53) 94 В 2 Х
ОПИСАНИЕ ИЗОБРЕТЕНИ
К ПАТЕНТУ
ЬЭ
Ю
Дь
М
Ф\

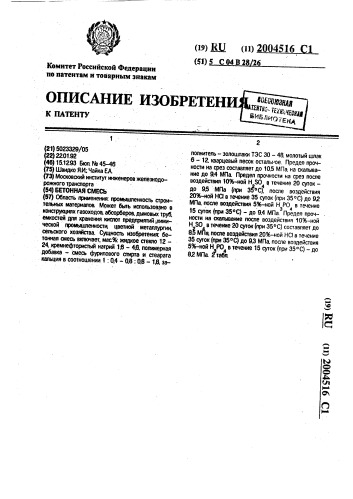

Комитет Российской Федерации по патентам и товарным знакам (21) 5023329/05 (22) 2201.92 (46) 15.1293 Вол. Ne 45-46 (75) Швидко Я.И; Чайка EA (73) Московский институт инженеров железнодорожного транспорта (54) БЕТОННАЯ СМЕСЬ (57) Область применения: промышленность строительных материалоа Может быть использовано в конструкциях газоходов, абсорберов, дымовых труб, емкостей дпя хранения кислот предприятий-„хими- .
В Ю сельского хозяйства Сущность изобретенитс бетонная смесь вкпвчает, мас%: жидкое стекло 12—
24, кремнефтористый натрий 16 — 46, полимерная добавка - Смесь фурилового спирта и стеарата кальция в соотношении 1: 04 - 0,8: 08 - 1,8, заполнитель — золошлаки ТЭС 30 — 48, молотый шлак
6 — 12. кварцевый песок остапы ое. Предел прочности на срез составляет до 105 МПа, на скалывание до 94 МПа Предел прочности на срез после воздействия 1096-ной Н SO в течение 20 суток— ф до 95 МПа (при 35 С), после воздействия
20%-ной НО в течение 35 суток (при 35 C) до 92
МПа, после воздействия Я6-ной Н PO в течение э
15 суток {при 35ОС} - до 9.4 МПа. Предел прочности на скалывание после воздействия 1096-ной
Н SO в течение 20 суток (при 35 С) составляет до
83 М1а после воздействия 20%-ной HCI в течение
35 суток (при 35©С) до 93 МПа. после воздействия
5 6-ной H P0 в течение 15 суток (при 35 "С) — до
8.2 МПа /табл, 2004516
Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении коррозиоиностойких конструкций.
Известна бетонная смесь, включающая жидкое стекло, кремнефтористый натрий, заполнитель — шамот, хролий, андезит и тоикомолотую добавку.
Наиболее близкой к заявляемой по технической сущности является бетонная смесь, включающая жидкое стекло, кремнеф:ористый натрий, фуриловый спирт, шунгизит. Батоны, изготовленные на основе этих смесей, обладают недостаточной прочно;л ью иа срез и скалывание. йед.":статком этого решения являются иМь:сокле показатели прочности бетона на срез и скалывание.
Цель изобретения — повышение прочности иа срез и скалывание при воздействии кислоты с температурой 35-60 С. Это до.стигается тем, что бетонная смесь. включающая жидкое стекло, кремнефтористый натрий, полимерную добавку, заполнитель — золошлаки ТЭС, микронаполнитель и кварцевый песок, содержит в качестве полимерной добавки смесь фурилового спирта и стеарата кальция, в соотношении 1:0.4О,О, при следующем соотношении компоиентов, мас.$:
Жидкое стекло 12-24
Кремнефтористый натрий 1,6-4,6
Укаэанная полимерная добавка . 0,8-1,8
Молотый шлак . 6-12
Заполнитель — эолошлаки ТЭС 30-48
Кварцевой песок Остальное
Используют следующие компоненты: жидкое стекло с силикатным модулем 2,12,5 и плотность 1,3-1,35 г/см, наполнитель з — молотый шлак с удельной поверхностью
1800 — 2900 г/см, заполнитель — золошлаки
ТЗС с фракцией до 10 мм (ГОСТ 25818 91).
В составе полимерной добавки используют стеарат кальция (С17Нз СОО)2Са с мол. массой 607.03, марки стеарат К (ТУ
6-14-722 — 76), представляет собой однородный белый порошок, с температурой-плавления 175 .С и плотностью 1035 кг/см .
Растворяется втолуоле, зтаноле, бенэоле и других органических растворителях, Не растворяется. в воде. При нагревании до
400 С медленно разлагается. Практически нетоксичен.
Получают взаимодействием стеарата натрия с хлористым кальцием.
По техническим показателям соответствует следующим требованиям;
Внешний вид Однородный порошок от белого до желтоватобелого цвета без механических примесей
15 Температура плавления, С не ниже 132,0
Кислотное число, мг КОН/г, не более 2,5
Содержание, $ основного
20 вещества, не менее: 95,0
Воды не более, 3,0
Хлор-иона, не более 0.06
Щелочи .. Отсутствие
Способ изготовления бетонной смеси
25 заключается в.следующем. В бетономешал. ке в течение 1-3 мин перемешивают сухие компоненты смеси: эолошлаки ТЭ С, кварцевый песок, молотый шлак, кремнефтористый натрий. К сухой смеси добавляют
30 предварительно приготовленную смесь жидкого стекла с полимерной добавкой.
Схема получения полимерной добавки состоит в следующем.
В фуриловый спирт постепенно, при по35 стоянном перемешивании вводят стеарат кальция(в виде сухого порошка); перемешивание производят в течение 3-5 мин. Все компоненты перемешивают в течение 2 — 3 мин до получения однородной смеси.
40: Иэ бетонной смеси готовят образцы
4х4х16 см; подвергают их термообработке в, течение 24 ч при 80 С, затем испытывают.
Составы бетонных смесей и их свойства приведены соответотвенно в табл.1 и 2, 45 (56) Vexos А.П. и др. Справочник по бегонам и растворам. Киев: Буд!вельник, 1979, с..
126-127.
Авторское свидетельство СССР
5р М 639831, кл. С 04 В 28/26, 1977.
2004516
2004516 с э о » СО
t CDOO
IA |Ф IA Ct х СЧ
t lA
СО t» C LA CD
t» CD CD lA о о
<О. O0O
ai t»
Ф С ) О»Ф
Р» СО СО Ф
CD CD С 4
Ф Ф CD Ф сч о
1= CD о
Ю счnoЕ 00 Е 00
С Э с| о е-
LA
O О»
IA LA W Ф .
Е 00 Е Ф
СО CD LA СО
00 t» 00 Р»
09
LA |С
ai co
Ю о
t» CD е 00
СОВЛГСО t» 00 t» (О
0О
СО t е 00 оеое
О»t О»С»
СЧ |е сО
0О С Э СЧ СЧ
06 t» 00 t»
"С; e) о
С Ъ С|4 |» O
Е СО Ol CO
СЧ о о ое е aint»
Ch
0О
ГОЛОСО
СО t» 00 t»
CD LA
ai 0O Я
О
X
О
I»
Ф
1О
Ю
О
Ф
Щ
Ь
О
EQ
I» и
>Я о
Ф
О (ф
О о
Щ й„
CC > щ»
l й"
Ф .0
CD
rg
0С .» и
1Ф $ Ф
m ClC
3 С сt: с
v ц
Я к
7C: О
6) Ф CO Ф ю) K Ф CO о uОХатm*, ФЗФЗООК Э
ОХОТ, Ф
О((/) С|С C0 m Ю щ с Ж Ф Ф m
3 × Z g Z g O O I > Z
Ф О СЪ О CD О Ф О С
CXФВ К. QCA З а- OL+ О Ф
О ФСХ
2004516
C«I
=1
Е с
Ю е во
«Ф С0 С"Ъ СЪ
С ) « (") СО 0) (СЪ О
Ч Сб «Ф С Ъ
00СО» О
МЭ 1 LA «t сч э ь
LA LA LA
С Ъ СЧ Ю Cb сО МЪ cO W
СЧ С Ъ 00 ОЪ сСЪ Ф ССЪ tl
COС «-СЧ
ССЪ LA CO LA
С Ъ «t
LA cO «0 х
Ю " W
ОЪ С"Ъ LA СЪ
00 <СЪ «0
С ) LA С Ъ
» СЧ Г t» Ф
CO P lD С Ъ
««
Е и
Ь СЪЪ
COÑO t
0O Ct) ССЪ РCO 1» 00 t»
Ct)» 00 ОЪ
CO CO СО ( съьь
О) 00 Cb CÎ
СЬÎ t»00
0О СО ÑO t»
С Ъ СЧ СЧ
CO ОЪ СО
t2 о
Ф
CQ
1v о о
СЪС Ь
СО » 00 1»
ОЪ О 00
СО l» СО СО
Ф «= (Ъ
t» СО t»
CO lA С ) 0
CO С- 00 t»
С9 СЧ Ь СЪ»
CO 1- СО ССЪ
COLA Ж
t» СО -K с в
4» t» « 3 Ж
00 t» CÎ СLA 1 «- СЧ
СО = СО 1 =
I CO IA
t» СО t» е со I» e
С» LD t» cO ьcB Оэ
t» t» cO
«- O Cb СО
СО 1- :СО
ССЪЩM СЧ
COt» 00 t ь о) t» <О
СЪ) (= CO 1.
0) CO l
1- СО СО
lA С«Ъ С«Ъ Ь
СО t» CÎ t»
СОЛ i»
t» СО CO
CO t» LA N
СО 00Л
F) C4 СЧ
t СО СО вь»CO Ю 00 Ю
Е П СЧ O ,: Cot» Col»
)Я о
r
Iв
Щ
Ф
)и 5 о
Ф
6) s o в
Д и
Ф CQ
r во î иц>
Ф CL, Б
Аr,в 62 (Ю ооъс в в ., у о. -" Съ.
Ф со,.... 0t ф в .0
-иьв х-r (" л с о а vvL-0 (0ЕФ О ао
-Б ьо хь вФС) о
vs a r
3(I О В CLr a. (- с C C э А 1Е В т э С0 в
ЪС Х Х. СР.Б СХЪС оок в в у, vo . ьx g x со що0с0с
ЩСФ о mo a
- s "Ъ LA х ь х
v в m Q с ъ съ v e v
"йС Ъ З й ов с" ас0ас0
z+ <> ф 1"- Ф Ч. .
Ю С Э С СЭ
С Э t LO
LA M Ф С9 - О СЧ
LO IA EO IA о вф
LO LA LA 1Ф
BIOÎ
IO LA IO IA ооwв
1" IO (О МЭ
° счоф
IO Ф IO СЪ
Ф ф Ч Ф
LA С9 LA 0Ъ
-во
Cb ф ф 06
ГЪ ИЪ - Ф ф t» IO t»
М Ltt CV СЪ
COt фt»
Сб СЧ С"Э СЧ
Ф СО Ф СО
t t»co o
t» Lot- О
° Ф С Ъ Ф С9 ф1" et
4 в офо фм » » С»
CO Ю IA LO
IO t» ф 1»,Х с
Ф е о (: ф IO О«CO ф t» Cl t» о о сч ф t» ф л.-оов ф 1» CO Ф
LALO& ЦЪ
t» CO t» IO
МЪ Ч . LI С9
CCi t ia I СЧ О« - CO в t» в --.
О«С I» Ч ф -:фл
С"ЪСЧ - О ф .= ф.t»
LA М 13 С Ъ ф 3 COt» оо«в в
00 t» t» Э е
Ф»
v з
О
Ф
«Г
З с
Ю
z
3( с о о( о
Ыв
v
)Я
О.
z
Q ф
3!
410 с0 е с Ф >Х е0 с0»
Q+vczc фо фф -+ о Фо
ezgm ® . О сь ю
Л а О э uuì 3 uuì „„3 3 а е LA vs ь м
CL.> < а З а. 3* З З
vQ ФОЗ ЗСОЩ ФЦХОй
20045f6
2004516 вого спирта и . стеарата кальция ° соотношении 1: 0,4 - 0,8, а в качестве микронаполнителя молотый шлак при следующем соотношении компонентов. мас. $:
Жидкое стекло 12.-.24
Кремнефтористый натрий 1,6 - 4,6
Укаэанная полимерная добавка 0.8 - 1.8
Заполнитель - золошлаки TK 30 - 48
Молотый шлак 6- 12
Кварцевый песок Остальное
Формула изобретения
БЕТОННАЙ СМЕСЬ, включаюшая жвфкое стекло, кремнефтористый натрий; полимерную добавку. заполнитель, - 5 золойлаки ТЭС, микронаполнитель и кварцевыф песок, отличающаяся тем, что, с целью повышения прочности на срез и скалывания при воздействии кислоты с. температурой 35 - 60 С, она содержит в ка- 10 честве полимерной добавки смесь фурилоСоставитель С,8аронина
Техред М.Моргентал Корректор В.Петраш ", Редактор Т,Никольская
Заказ 3376
Тираж Подписное
НПО "Поиск" Роспатента
113035, Москва, Ж-35. Раушская наб„4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
