Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



Использование; в технологии строительных материалов, в частности при получении вяжущего с химическими добавками, при изготовлении высокопрочных , особопрочных. быстротвердеющих и легких поризованных бетонов и строительных раствороа Сущность изобретения; вяжущее дополнительно содержит воздухововлекающую добавку в массовом отношении к водоредуцирующей добавке 1:0.05 -1 -при следующем соотношении компонентов; мас.%: связующий компонент 30 - 97,9; еодоредуцирующая добавка 0,05 - 2,0, воздухововлекающая добавка 0,1 - 2,0; минеральная кремнеземистая добавка - остальной: Приготовление вяжущего осуществляется в любом помольном агрегате (шаровой, стержневой, трубной ипи струйной мельницах), обеспечивающем получение удельной Ф поверхности не менее 400 400 см /г Сроки схватывания вяжущего от 1 ч 30 мин - 20 ч 35 мин до О ч 45 мин - 1 ч 55 мин, активность вяжущего 27.8 - 79,5 МПа 1 табл.

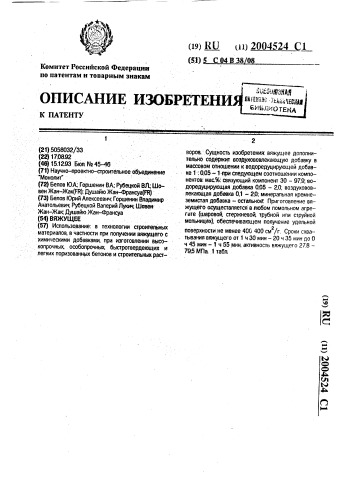

(19) RU t,») (Я) С0 В 38 6

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ

Комитет Российской Федерации по патентам н товарным знакам (21) 5058032/ЗЗ (22) 17,0892 . (46) 15.12.93 Бай Йв 45-46 (71) Научно-проектно-строительное объединение

"Монолит" (72) Белов ЮА; Горшенин ВА; Рубецкой Bh; Шовен Жан-Жак{РЯ); Душайю Жан-Франсуа{гтт) (73) Белов Юрий Алексеевич; Горшенин Владимир

Анатольевич; Рубецкой Валерий Лукич; Шовен

Жан-Жаю Душайю Жан-Франсуа (54) ВЯЖУЩЕЕ (57) Использование: а технологии строительнык материалов, в частности при получении вяжущего с химическими добавками, при изготовлении высокопрочных, особопрочных быстротвердеещих и легких поризованных бетонов и строительных раствороа Сущность изобретения: вяжущее дополнительно содержит воздухововлекающую добавку в массовом отношении к аодоредуцирующей добавке 1, 0,05 -1.при следующем соотношении компонентов: мас36: связующий компонент 30 — 97,9; soдоредуцирующая добавка 005 — 2,0; воздухововлекающая добавка 0,1 — 2,0; минеральная кремнеземистая добавка - остальное: Приготовление вяжущего осуществляется в любом помопьном агреrare {maposoA, стержневой, трубной ипи струйной мельницах), обеспечивающем получение удельной поверхности не менее 400 400 сМ /г. Сроки схва2 тывания вяжущего or 1 ч 30 мин — 20 ч 35 мин до 0 ч 45 мин — 1 ч 55 мин, активность вяжущего 27,8—

795 МПа 1 табл.

2004524

Ы «6р-.:.:тонне относится к технологии с:-:,;л тельных материалов, а именно к полу,ен:. .ю вяжущего с химическими добавка::1и, же" быть использовано при

1: =, ;: а . пении высокоп рочных, особапрочных. быстратвердеющих и легких поризоване- х бетонов и строительных растворов, 1 аибалее близким техническим решен":е ". к изобретению является вяжущее, «клю" п1ющее совместно измельченные цемент, минеральную кремнеземистую добавку вадаредуцирующую добавку, -!! едастатками этого вяжущего являются б.,с- рал потеря активности, продолжительное, ":.-:мл;=чала, а также между началом и

:"..:;",:- . схвать.вания и медленный рост и .а=и в сл чае приготовления легких аа;и-гав с использованием воэдухавовлекаю|цей llñü ïêè.

Зад-. ÿé изобретения являются сохранение вяжущим активности продолжительное время. сокращение времени схватывания и быстрый набор прочности, ваз:- ",ажнасть использования вяжущего в леп:их паризаванных бетонах без применения водных растворов воздухавовлекающей добавки, т,е. расширение области его применения.

Эта задача решается тем, что вяжущее, вкл ача ащее совместно измельчаемые до удел ьнай поверхности 4000-600 см /г вяжу2 щий компонент, минеральную кремнеземис r;:: га да ба в ку и водо редуци рующую доба-ê,ó,,дополнительно содержит воздуховавлекжащую добавку (в.в,д.) в массовом атнашенли к водоредуцирующей добавке

1;0,05-1, при следующем соотношении компонентов вяжущего, мас.%; .

Вяжущий компонент 30,0-97,9

Вадаредуцирующая добавка 0,05-2,0

Ваздухававлекающая добавка 0,1-2;0

Минеральная кремнеземистая добавка Остальное

Совместное использование водоредуцирующей и ьаздухововлекающей добавок в вяжущем при интенсивной механохимической обработке позволяет значительно рас ширить области применения и получить, таким образам, модифицированное органоминеральное вяжущее, которое может быть использована как в высокапрочных и особапрачных, так и в легких паризованных бетонах, П редлагаемое вяжущее характеризуетсл почти двукратным возрастанием активности и снижением с обычных значений

25-27 да 15-17% нормальной густоты теста.

Сроки схватывания такого модифицирбннага вяжущего сокращаются с 1,5-2 ч (начало) и 3,5-4 ч (конец) у обычных портландцементав до соответственно 1 ч и

1,5-2 ч, Цементный камень на основе предлагаемого модифицированного вяжущего отличается высокой прочностью при минимальном использовании воздухововлекающей добавки и равномерно распределенной мелкой пористостью с прочными

10 межпоровыми перегородками при более высоких расходах в.в.д.

В случае использования в качестве вяжущего компонента вяжущих воздушного твердения благодаря действию водоредуци15 рующей добавки, снижающей вадопотребность смеси, активность их, также как и вяжущих гидравлического твердения. возрастает и также может быть получена мел- .. копористая структура при значительной

20 экономии вяжущего компонента.

Химизм взаимодействия в предлагаемом составе вяжущего водоредуцирующей и воздухововлекающей добавок, применяемых B сухом тонкаизмельченном состоянии

25 (т.н. "кластеров") следующий.

Частицы вяжущего, например цемента, измельченные до тонины даже 5 — 10 мкм, гидрируются только с поверхности, выполняя роль микронаполнителя в цементном камне. Распределяясь равномерно между зернами вяжущего, измельченные дб кластерного состояния частицы в.в.д. растворяются при затворении в жидкой фазе, соответствующей, (из-за присутствия водоредуцирующей добавки) вадопотребности цементного теста. При его перемешивании в.в.д. создает равномерную мел копористую структуру, причем размера пор значительно меньше, чем при традиционном введении

40 в.в.д. в виде водного раствора, интенсивно поглощаемого заполнителями и его контактной зоной с цементным камнем.

При этом зерна вяжущего образуют тонкие перегородки вадовоздушных пор, что и

45 обеспечивает двусторонний доступ к ним воды, используемой в меньшем количестве из-за проявляющегося редуцирующего эффекта.

В качестве водоредуцирующей добавки

50 может быть использован порошковый или жидкий концентрированный суперпластификатар С-З, а в качестве ваздухавовлекающей — лигнасульфанат натрия или соответствующее поверхностна-активное вещество, содержащее триэтаноламин, алкилфенолоксиэтилен, натрийалкилсульфонат, натрийалкилбензасульфанат и т.п.

В качестве вяжущего компонента гидравлического тверденил могут быть использованы партландцемент, шлака2004524 портландцемент и их разновидности, в качестве связующего компонента воздушно- . го твердения — гипсовое или гипсоцементное вяжущие, пуццолановый цемент и их производные. 5

В качестве минеральной кремнеэемистой добавки используются все виды кремнезема. а также шлаки, золы ТЭС или золы-уноса с содержанием SION не менее "0

50У,.

Приготовление вяжущего осуществляется в любом помольном агрегате(шаровой, стержневой, трубкой или струйной мельницах, дезинтеграторе и т.д.), обеспечиваюСоставы вяжущих мас.,, Результаты испытаний вяжуи его в цементном тесте

Уд„ см /г/

/НГ теста, Состав активность, МПа вяжущий Компонент (исходное вяжущее) водоредуцирующая добавка (С-3) сроки схватывания, ч, мин. воздухововлекающая добавка кремнеземистый компонент (кварц, песок) начало конец

l.Âÿæóùèé компонент-портландцемент марки 400

Воскресенского цементного зава а

30,0

64,0

97,9

67,9 5100/ I7

34,0 4900/17

0,05,. 5600/15

0,1

1,0

2,0

2,0

1,0

0,05

27,8

48,6

79,5

2.

Прото.тип

2=

1—

1—

1—

4 Я

48,0 5400/16

1—

Зо

61,0

2,0

50,0

II. Вяжущий компонент-гипсоцементно-пуццолановое вяж и ее /ГЦПВ/ ма ки 150 Ви новского ПО Гипсобетон"

0,1 I,0

2,0

2,0

1,0

0,05 оэ0

0— г1

О—

О7

0К

Ос4

4500/4800/4S00/14,6

19,0

28,0

67,9

34,0

0,05

30,0

64,0

97,9

4"

6

Прототип

21,4

4300/2,0

50,0

48,0

ВЯЖУЩЕЕ, включающее совместно измельченный связующий компонент, минеральную кремнеземистую добавку и водоредуцирующую добавку, отличающееся тем, что оно дополнительно содерА<ит воздухововлекающую добавку в массовом соотношении с водоредуцирующей добавкой 1: 0,05 - 1 при следующем соотношеФормула изобретения щем получение удельной поверхности не менее 4000 см /г.

При реализации изобретения, испытание модифицированных вяжущих осуществлялось в соответствии с требованиями ГОСТ

310.1-310.4-81.

Составы полученных гидравлических вяжущих и вяжущих воздушного твердения (соответственно на исходных портландце- . менте и гипсоцементно-пуццолановом вяжущем) и результаты их испытаний приведены в таблице. (5С) Батраков B.Ã. Бетоны на вяжущих низкой водопотребности. — Бетон и железобетон, 1988, й. 11, с. 4 — 5. нии компонентов вяжущего, мас,, :

Связующий компонент 30,0 - 97,9

Водоредуцирующая добавка 0,05 - 2,0

Воздухововлекающая добавка 0,1 - 2,0

Минеральная кремнеземистая добавка Остальное

2. Вяжущее по.п,1, отличающееся тем, что в качестве связующего компонента оно содержит гипсовое вяжушее или пуццолановый цемент;
