Биополимерная композиция

Биополимерная композиция

Иллюстрации

Показать все

Реферат



Использование получения кожеподобных материалов Сущность изобретения биополярная композиция, содержащая компоненты в следующем соотношении, мае ч: измельченные отходы дубленых кож 10 - 18,75, продукты растворения коллагена в 0,1 М водном растворе о-фосфорной или 1М водном растворе акриловой, или метакриловой кислоты , находящихся в соотношении 4,5 - 5,4 : fOO (масч), 25,0 - 50,0; глутаровый альдегид 0.07 - 0,7; полиуретановый латекс 0,35 - 0,7; вода 37,5 - 60,0. 1 табл.

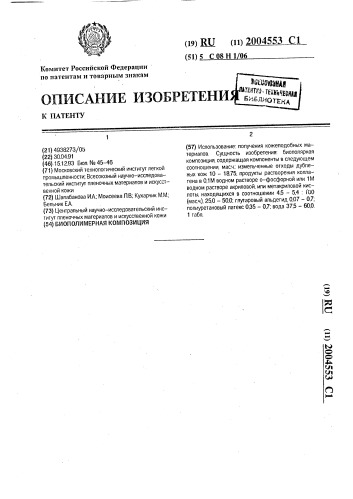

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 4938273/05 (22) 30.04.91 (46)-15.1 293 Бюл. М2 45 — 46 (71) Московский технологический институт легкой промышленности; Всесоюзный научно-исследовательский институт пленочных материалов и искусст— венной кожи (72) Шалабанова ИА; Моисеева ЙВ.; Кухарчик М.M.;

Бепьник ЕА (73) Центральный научно-исследовательский инс— титут пленочных материалов и искусственной кожи (54) БИОПОЛИМЕРНАЯ КОМПОЗИЦИЯ (ig) RЦ (и) 2004553 С1 (51) 5 СО8Н1 06 (57) Использование: получения кожеподобных материалов. Сущность изобретения: био полярная композиция, содержащая компоненты в следующем соотношении, мас.ч.: измельченные отходы дубленых кож 10 — 18,75, продукты растворения коллагена в 0,1М водном растворе о-фосфорной или 1М водном растворе акриловой, или метакриловой кислоты, находящихся в соотношении 4,5 — 5,4: f00 (масч), 25,0 — 50,0; глутаровый альдегид 0.07 — 0,7; полиуретановый латекс 0,35 — 0,?; вода 37,5 — 60,0.

1 табл.

2004553

Изобретение относится к области химической технологии, в частности переработки биополимеров, и может быть использовано при получении методом криовоздействия искусственных кожеподобных материалов декоративного, галантерейного и других назначений.

Известны искусственные материалы, полученные на основе коллагенсодержащих материалов.

Наиболее близким по технической сущности и достигаемому эффекту является материал на биополимерной основе.

Недостатком известного технического решения является то, что материал не обладает необходимыми физико-механическими свойствами.

Целью изобретения является повышение физико-механических показателей материала на основе биополярной композиции.

Поставленная цель достигается тем, что в качестве обработанного кислотой измельченного коллагена композиция содержит продукты растворения 4,5 — 5,4 мас.ч. коллагена в t00 мас.ч. 0,1М водного раствора о-фосфорной или 1М водного раствора акриловой, или метакриловой кислот и дополнительно полиуритановый латекс и измельченные отходы дубленных кож при следующем соотношении компонентов, мас.%:

Продукт растворения

4,5 — 5,4 ч мас.ч измельченного коллагена в

100 мас.ч. 0,1М водного раствора о-фосфорной кислоты и 1М водРазмер пор, мкм

Содержание Истираекомпонентов, мость, циклы мас. ч.

Удельная поверхность, м /г

Измельченные отходы дубленых кож

Продукты растворения 4,5 мас. ч. коллагена в 100 мас. ч, акриловой кислоты

Глутаровый альдегид

ПУ-латекс

Вода

450

13,6

0,7

0,3

60.6

15,5

510

17,5 иия 5,0 мас, ч. каллагэн э в 100 мас, ч, 0,1 м о- фосфорной кислоты

35,0

Пример Состав композиции.2 Измельченные отхо. ды дубленых кож

: Продукты раствореного раствора дкриловой, или метакриловой кислот 25,0 — 50,0

Глутэровый альдегид 0,07 — 0,7

Вода 37,5 — 60,0

Полиуретэновый латекс 0,35 — 0,7

Измельченные отходы дубленных кож 10,0 — 18,75

Материал на основе предложенной композиции получают следующим образом.

Готовят пасту из дубленного коллагенэ, для чего дубленную стружку заливают 4 — 5

"5 обьемами воды и измельчают на гомогенизаторе в течение 3 — 5 мин при комнатной температуре.

Продукты растворения коллагена получают из гольевой обрези, которую измель20 чают, обрабатывают щелочно-солевым раствором, промывают рН 7 — 8 и затем растворяют в водном растворе о-фосфорной, акриловой или метакриловой кислоте.

Полученные компоненты смешивают в заданных соотношениях, добавляют полиуретановый латекс, сшивающий реагент, перемешивают, Готовую массу наносят на поддоны и термостэтируют при температуре от -70 до -10 С в течение 4 — 24 ч, затем материал размораживают при комнатной температуре, промывают, отжимают и сушат, В таблице представлены показатели, 35 характеризующие свойства биополимерной композиции, (56) Заявка ФРГ М 1811290, кл. С 08 Н 1/06, 1979.

2004553

Продолжение таблицы

Истираемость, циклы

Удельная поверхность, м /г

Размер пор, мкм

Содержание компонентов, мас. ч.

Состав композиции

Пример

0.85

0,35

40,0

Глутаровый альдегид

ПУ-латекс

Вода

18,75

16,7

500

25,0

1,0

0,7

37,5

, Формула изобретения ! БИОПОЛИМЕРНАЯ КОМПОЗИЦИЯ, ;включающая обработанный кислотой из мельченный коллаген, сшивающий агентглутаровый альдегид и воду, отличающаяся тем, что, с целью повышения физико-механических показателей материала на ее основе, в качестве обработанного кислотой измельченного коллагена композиция со-, держит продукт растворения 4,5 - 5,4. мас.ч. измельченного коллагена в 100 мас,ч. 0,1 М водного раствора о-фосфорной кислоты или 1М водного раствора акриловой или метакриловой кислоты и дополнительно полиуретановый латекс и

Составитель Л. Моисеева

Техред М.Моргентал Корректор О. Густи

Редактор Т. Никольская

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Заказ 3378

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Измельченные отходы дубленых кож

Продукты растворения 5,4 мас. ч. коллагена в 100 мас. ч. 1М раствора метакриловой кислоты

Глутаровый альдегид

ПУ-латекс

Вода

l измельченные отходы дубленых кож при следующем соотношении компонентов мас.ч:

Продукт растворения 4,5 - 5,4 мас.ч. измельченного коллагена в 100 мас.ч. 0,1М водного раствора о-фосфорной кислоты или 1 М водного раствора акриловой или метакриловой кислоты 25-50

Глутаровый альдегид 0,07- 0,7

Вода 37,5 - 60,0

Полиуретановый латекс — 0,35 - 0,7

Измельченные отходы дубленых кож 10- f8,75
