Смазочный состав

Смазочный состав

Иллюстрации

Показать все

Реферат

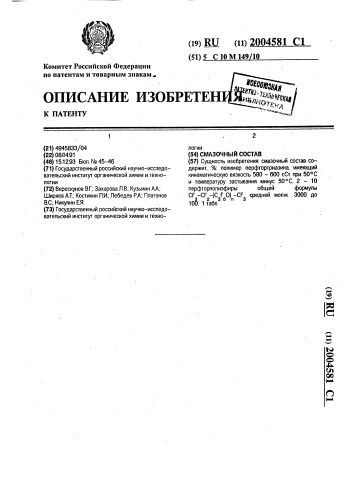

(19) RU (11) (5Ц 5 С 10 М 149 10

ОПИСАНИЕ ИЗОБРЕТЕН

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 4945833/04 (22) 08.04.91 (46) 15.12.93 Бюп. Мя 45 — 46 (71) Государственный российский научно-исследовательский институт органической химии и технологии (72) Верескунов В.Г; Захарова R.B. Кузьмин АА;

Ширяев АТ:, Костикин Л.И. Лебедев РА; Платонов

B.Ñ.; Никулин ER (73) Государственный российский научно-исследовательский институт органической химии и технологии (54) СМАЗОЧНЫЙ СОСТАВ (57) Сущность изобретения: смазочный состав содержит, %: полимер перфтортриазина, имеющий кинематическую вязкость 580 — 600 сСт при 50ОС . и температуру застывания минус 50 С, 2 — 10 перфторполиэфиры общей формулы

CF -CF -(С F 0) -CF средней моп.м. 3000 до

100. 1 табл.

2004581

-25 10 — 2 106

3000 — 5 10

С С

Ill

I I

rn йг

2 — 10

Вг = СР30(СЕ20)аСР2;

CF3-CF2-(С F20-С F)I;

CF3 — 3000 55 — 1,9 где а = 2-9;! = 1-3;

Изобретение относится к вакуумным маслам на основе перфторполиэфиров и может быть применено в вакуумной технике в качестве рабочих жидкостей для механических насосов при откачке агрессивных сред.

Известные вакуумные масла.

Вакуумное масло марки Fomblln Ч-Vac

25/5 (lnd Eng. Chem. Prod, Res, Dev, ч,21 hl

03 1982 г.) (1) формула CF30 — (С3Е60)п (CF20)m - CF3

Средняя молекулярная масса — 3300

Плотность, г/см з

-1,9

Вязкость кинематическая, мм /с(сСт) — 270 при 20 С

Предельное остаточное давление,.Па

Упругость паров, Па

Термическая стабильность, С вЂ” 250ОC

Температура застывания, ОС вЂ” минус 35

Вакуумное масло марки Alcatel — 113 (High. Vacvvmtechnology, 1981-82 r., стр. 22) (2) фоРмУла CF30 — (C3F60)n (CF20)m — CF3

СрЕдняя молЕкулярная масса — 3300

Плотность, г/см з — 1,9

Предельное остаточное давление, Па

Вязкость кинематическая, мм /с(сСт) — 285 при 20 С

Упругость паров, Па — 5,10

Термическая стабильность, С вЂ” 280

Температура застывания, С вЂ” минус 35

Существенным недостатком известных вакуумных масел, используемых в механических насосах в контакте с агрессивными средами в условиях перегрева, является недостаточная термическая стабильность, которая не превышает 280 С. Известно также вакуумное масло марки РЖМ вЂ” 130 (3), выбранное в качестве прототипа и представляющее собой смесь перфторполиэфиров общей формулы:

С РЗ C F2+C3 F60)n С РЗ, где n = 18-22

Средняя молекулярная масса

ПЛОТНОСТЬ,Г/СМ

Вязкость кинематическая, мм /с(сСт) — не более 350 при 20 С

Предельное остаточное давление. Па — не более 2,5

Упругость паров, Па . — 5 105

Термическая стабильность, С вЂ” 237

Температура застывания, ОС вЂ” минус 50

Существенным недостатком вакуумного масла РЖМ-130 является его низкая тер10 мическая стабильность в условиях перегрева, что влечет эа собой быструю отработку масла.

Целью изобретения является получение смазочного состава с повышенной термиче15 ской стабильностью в условиях перегрева, обеспечивающего устойчивый вакум в агрессивных средах при сохранении низкогб значения предельного остаточного давления и пониженной кинематической вязко20 стью.

Поставленная цель достигается предложенным смазочным составом, содержащим, мас. .

Смесь перфторполиэфиров

CF3-CF2-(C3F60)n-СРз 90 — 98ф средней молекулярной массы и полимера перфтортриаэина

N !

RI-c c-((R -c с1

1 Ц . II 9 1 М Л .С С

111 1л

I I

f гдеу=0,01 — 2, z=2,5 — 13

45 Rf Rf = -(СРг)п, (-CF-СР2)п - (CF2)p - (CF2-CF)kl

I ..

СРз СГз

50 где п - 4-6; m = 1-3; р = 1-4; k = 1-3;

Rl " = CF3(CF2O)IICF2, где: g - 5-8;

2004581 — 580-600 — 337 — 335 Как видно из таблицы, предложенный состав обладает повышенной термоста— 240,3 бильностью в условиях перегрева и обеспеСредней мол. м. — 9000

Технические условия ТУ 003356 — 86

Вязкость кинематическая, мм /с(сСт) не более при 50 С

Термическая стабильность, С вЂ” 360

Температура застывания, ОС вЂ” минус 50

Использование в качестве загустителя полимера перфтортриазина известно. Однако использование его в качестве добавки к вакуумным маслам обеспечивает им новый эффект: значительно повышает термостабильность в условиях перегрева и обеспечивает устойчивый вакуум в агрессивных средах при сохранении низкого значения предельного остаточного давления и кинематической вязкости.

Это позволяет сделать вывод о соответствии заявочного решения критерию "Существенные отличия".

Сопоставительный анализ с прототипом показывает, что заявляемый состав отличается от известного вакуумного масла тем, что в смазочный состав введен полимер перфтортриазина, что соответствует критерию "Новизна".

Получение состава было апробировано в лабораторных условиях.

Пример 1. В реактор, снабженный мешалкой, загружают последовательно перфторполиэфиры с кинематической вязкостью 229,1 сСт в количестве 98 мас,% и полимер перфтортриазина в количестве 2 мас.%. Полученную смесь перемешивают при температуре 60 С в течение трех часов.

В результате смешения получают состав вакуумного масла, имеющий следующие показатели:

Термическая стабильность, С вЂ” 325

Упругость паров, Па — 5 10

Кинематическая вязкость, сСт, при 20 С вЂ” 230

Пример 2. В условиях, описанных в примере 1, смешивают перфторполиэфиры с кинематической вязкостью 229,1 сСт в количестве 95 мас. и полимера перфтортриаэина в количестве 5 мас. .

Получают состав, имеющий следующие показатели:

Термическая стабильность, С

Вязкость кинематическая, сСт, при 20 С

Предельное остаточное давление. Па — 3 10

-1

Пример 3. В условиях примера 1 смешивают перфторполиэфиры с кинематической вязкостью 229,1 в количестве 90

5 мас. и полимера перфтортриаэина в количестве 10 мас, .

Получают состав, имеющий следующие показатели:

Термическая стабиль10 ность, С вЂ” 337

Вязкость кинематическая, сСт. при 20 С вЂ” 255

Предельное остаточное давление, Па — 3,4 10

15 Пример 4. В условиях примера 1 смешивают перфторполизфиры с кинематической вязкостью 229,1 сСт в количестве 88 мас.7; и полимер перфтортриазина в количестве 12 мас. .

20 Получают состав, имеющий следующие показатели:

Термическая стабильность, С

Вязкость кинематичская, 25 сСт, при 20 С вЂ” 277

Предельное остаточное давление, Па — 4 10

Пример 5. В условиях примера 1 смешивают перфторполиэфиры с кинемати30 ческой вязкостью 229,1 в количестве 99,5 мас. и полимер перфтортриазина в количестве 0,5 мас,%.

Получают состав, имеющий следующие показатели;

35 Термическая стабильность, С вЂ” 237

Указанная цель не достигается.

Приведенные примеры показывают, что предлагаеый смазочный состав в рекомен40 дуемых соотношениях компонентов обеспечивает повышенную термостабильность в условиях перегрева и сохраняет низкое значение предельного остаточного давления и пониженную кинематическую вязкость.

45 Снижение содержания полимера перфтортриаэина приводит к снижению термостабильности (см. пример 5).

Повышение содержания полимера перфтортриазина приводит к увеличению вяэ50 кости (см. пример 4).

Сравнительная характеристика свойств известных вакуумных масел и предложенного смазочного состава приведена в табли55 це, 2004581 ного насоса, резко уменьшается потребление дефицитных вакуумных масел, а это приводит к получению значительного народно-хозяйственного эффекта, 5 (56). Ind. Eng. Chem. Prod. Res. Dev. Новые перфторированные смазки высоковакуумной технологии, 1982, 21, 520-522.

Ind. Eng. Chem. Prod. Res. Dev. Перф10 торполиэфирные жидкости для вакуумной технологии, 1982, 21, 515-519.

Масло вакуумное РЖМ ТУ 6-57-07-89.

Полимер. перфтортриазиновый ПФТ100 ТУ 003356-86.

Значение показателя ля масла

Физико-химические показаА! сате И 13

РЖМ-130

Предложенный состав и име 3 .

Famblin

Ч-час 25/5 тели

Вязкость кинематическая, мм /с(сСт) при 20 С

285

270 н/б 350

255

Предельное остаточное давление, Па

Упругость паров, Па

2,5 10

10-в

5 10

5 105

3,4 10

5 ° 105

Не более 2,5

5 ° 10

Термическая стабильность, ОС

280

237

215

337

Минус 35

Минус 50

Минус 50

3300

1,9

3300

1,9

3000

1,9

3200

1,9 са

Плотность, г/смз

Формула изобретения

СМАЗОЧНЫЙ СОСТАВ на основе перфторполиэфиров формулы

СРз - CF2- (CgFsO)q - СРз средней мол.м 3000, отличающийся тем, что, с целью увеличения термической ста- 25 бильности и обеспечения устойчивого ваСоставитель В.Груздева

Техред М.Моргентал Корректор П. Гереши

Редактор

Заказ 3379

Тираж По,"исное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 чивает устойчивый вакуум в агрессивных средах при сохранении низкого значения предельного остаточного давления и пониженной кинематической вязкости по сравнению с прототипом и аналогами при сохранении основных потребительских свойств на высоком уровне.

Технико-экономическая эффективность предложенного состава заключается в том, что благодаря повышенной термостабильности в 2-2,5 раза возрастет ресурс работы масла в вакуумном насосе, что, в свою очередь. увеличивает ресурс работы масла в вакуумном насосе и ресурс работы вакуумТемпература застывания, С Минус 35

Средняя молекулярная маскуума в агрессивных средах, состав дополнительно содержит полимер перфтортриазина, имеющий кинематическую вязкость 580 - 600 сст при 50 С и температуру застывания минус 50С, при следующем соотношении компонентов, мас. :

Полимер перфтортриазина 2 - 10

Перфторполиэфиры указанной формулы До 100
