Установка для формования монолитных стен подвала

Установка для формования монолитных стен подвала

Иллюстрации

Показать все

Реферат



Использование: в области строительства для сооружения зданий с подвалами. Сущность изобретения: направляющие в верхней части соединены друг с другом фиксирующими балками, расположенными перпендикулярно опалубкам, а в нижней снабжены анкерами для закрепления в дно котлована под заданным углом друг к другу, при этом одни направляющие палуб, расположенные со стороны стенки котлована, выполнены в виде тросов, на которые опирается плоская палуба, а другие направляющие выполнены в виде стоек на которых установлены с возможностью продольного перемещения и фиксации хомуты, жестко закрепленные на другой палубе, снабженной ребрами жесткости. Обе палубы соединены грузовыми тросами с механизмом подъема 3 ил.

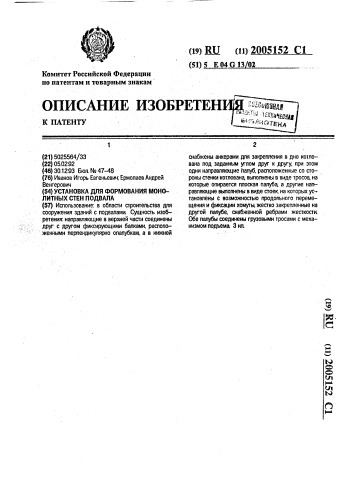

(19) Щ (11) (51) 5 E 04

ОПИСАНИЕ ИЗОБРЕТЕН

К ПАТЕНТУ

Комитет Российской Федерации по патентам и товарным знакам (21) 5025564/33 (22) 05.02.92 (46) 30.12.93 EerL Na 47-48 (76) Иванов Игорь Евгеньевич; Ермолаев Андрей

Венгерович (54) УСТАНОВКА ДЛЯ ФОРМОВАНИЯ МОНОЛИТНЫХ СТЕН ПОДВАЛА (57) Использование: в области строительства дпя сооружения зданий с подвалами. Сущность изобретения: направляющие в верхней части соединены друг с другом фиксирующими балками, расположенными перпендикулярно опалубкам, а в нижней снабжены анкерами для закрепления в дно котлована под заданным углом друг к другу, при этом одни направляющие палуб, расположенные со сгороны стенки котлована выполнены в виде тросов, на которые опирается плоская палуба, а другие направляющие выполнены в виде стоек на которых установлены с возможностью продольного перемещения и фиксации хомуты, жестко закрепленные на другой палубе, снабженной ребрами жесткости.

Обе палубы соединены грузовыми тросами с механизмом подьема 3 ил.

2005152

Изобретение относится к области строительства и может быть использовано при сооружении зданий с подвалами.

Для сооружения протяженного фундамента ленточного типа известен набор элементов опалубки, располагаемых один за другим в периметральном направлении фундамента. Элементы опалубки опираются снаружи на стойки. которые имеют на одном конце опорные подкосы, установленные у задней стороны элементов опалубки, а на другом снабжены анкерными устройствами для закрепления в грунт дна траншеи (1).

Известна опалубка для изготовления монолитных фундаментов, имеющая пространственную раму с винтовыми домкратами, на которых закреплены продольные и поперечные направляющие балки с хомутами. На хомутах подвешены с возможностью . перемещения опалубочные блоки, состоящие из отдельных секций (2).

Известна также опалубка для формования фундаментов с уступами. которая состоит из несущих элементов и оболочки опалубки, устанавливаемой внутри несущих элементов таким образом, что обеспечивает герметичность. Благодаря тому, что оболочка является элементом одноразового применения (выполнена из картона или подобйого материала}, а несущие элементы регулируются и используются для изготовления фундаментов различного поперечного сечения. опалубка экономична (3).

3а прототип принимается опалубка для сооружения монолитных фундаментов, вы. полненная в виде двух палуб, установленных напротив друг друга на дне . предварйтельно открытого котлована. Палубы опираются на вертикальные стойки, удерживаемые в проектном положении раскосами, упирающимися в верхнюю часть палуб и дно траншей, Толщина формуемого фундамента определяется распорками, устанавливаемыми между палубами (4).

Все описанные опалубки обладают одним общим недостатком: при их применении необходимо сначала забетонировать фундамент, затем выждать, когда бетон наберет необходимую прочность, затем удалить опалубку или ее несущую часть и только после этого засыпать траншею или котлован грунтом обратной засыпки.

Изобретение позволяет совместить операции бетонирования фундамента и засыпки траншеи в один технологический прием и кроме того, удалять опалубку, обращенную к стенке траншеи, не дожидаясь набора бетоном распалубочной прочности

50 с воэможностью свободного вращения блоки 10. Такие же блоки 11 установлены на фиксирующих балках 6. На направляющие опираются опалубки 12. 13. выполненные в виде металлических листов с монтажными петлями 14 на верхнем ребре, за которые закреплены грузовые тросы 15, запасованные через блоки 10. 11 на лебедке 16. Опалубка 13, расположенная сп стороны котлована, снабжена ребрами жесткости 17 и хомутами-фиксаторами 1Я, а опалубка 12.

Сущность изобретения заключается в том, что установка для формования монолитных стен подвала содержит две палубы. опертые на направляющие, Направляющие в верхней части соединены друг с другом фиксирующими балками. расположенными перпендикулярно опалубкам, а в нижней части снабжены анкерами для крепления в дно котлована под заданным углом друг к

10 другу. Одни направляющие, расположенные со стороны стенки котлована. выполнены в виде тросов, на которые опирается плоская палуба, а другие направляющие являются стойкими, на которых установлены с возможностью продольного перемещения и фиксации хомуты, жестко закрепленные на другой палубе. снабженной ребрами жесткости. Обе палубы соединены грузовыми тросами с механизмом подьема.

20 Сопоставительный анализ с прототипом оказывает. что предложенная опалубка отличается наличием фиксирующих балок, соединяющих направляющие в верхней их части, а также выполнением направляющих. обращенных к стенка котлована, в виде заанкеренных в дно котлована тросов, на которые опирается плоская палуба, а других направляющих в виде стоек с хомутами. жестко закрепленными на другой палубе.

30 причем обе палубы соединены грузовыми тросами с механизмом подьема.

Применение предлагаемой опалубки позволяет сократить время формования фундамента за счет совмещения операций бетонирования и засыпки траншеи.

На фиг.1 показана установка, вид сбоку; на фиг.2 - вид по стрелке А на фиг.1; на фиг.3

- профиль формуемого фундамента (вариант).

40 . Надне котлована 1 на анкерах 2 закреплены направляющие, одни иэ которых выполнены в виде тросов 3 и расположены со стороны стенки 5 котлована, а другие - в виде стоек 4. По верху направляющие сое45 динены фиксирующими балками 6. расположенными перпендикуля рно возводимому фундамейту 7.и закрепленными в грунте анкерами 8. Между собой сТойки 4 также соединены балкой 9, на которой смонтированы

2005152

20

50 расположенная со стороны стенки 5 котлована, выполнена плоской, лишенной какихлибо ребер жесткости. за исключением верхнего края. на котором горизонтальное ребро жесткости 19 может быть установлено.

Установка работает следующим образом. В дно 1 предварительно открытого котлована на. анкерах 2 устанавливаются стойки 4, угол наклона от вертикали которых определяется конфигурацией внутренней стены подвала. B верхней части стойки 4 раскрепляются в рабочем положении фиксирующими балками 6, закрепленными в грунте анкерами 8. На стойки 4 со стороны противоположной стенке 5 котлована, устанавливается на уровне днэ 1 котлована опа-. лубка 13. В дно котлована устанавливаются также анкеры 2 тросов 3. которые закрепляются нэ фиксирующих балках 6 под углом к горизонту, определяемым конфигурацией наружной части фундамента 7. На тросы 3 устанавливается опалубка 12, однако в рассматриваемом примере она поднимается на грузовых тросах t5 при помощи лебедки 16 в верхнее положение. Затем между опалубкой 13 и стенкой 5 котлована подается бетон и производится формовэние подошвы 20 фундамента 7 на всю высоту подошвы, после чего на ее поверхность, не ожидая набора бетоном распалубочной прочности, опускается по тросам 3 опалубка 12 и rtpoизводится послойное формование стойки 21 фундамента 7 с одновременной подачей грунта обратной засыпки между стенкой 5 котлована и опалубкой 12, благодаря чему опалубка 12 не испытывает изгибающих наФормула изобретения

УСТАНОВКА ДЛЯ ФОРМОВАНИЯ МО"

НОЛИТНЫХ СТЕН ПОДВАЛА, содержащая две палубы, опертые на направляющие, отличающаяся тем, что направляющие в верхней части соединены друг с другом фиксирующими балками; расположенными перпендикулярно к опалубкам, а в нижней части снабжены анкерами для закрепления в дне котлована под Ю грузок под вббдействием гидростатических сил от бетонной смеси, которые уравновешиваются грунтом обратной засыпки. По мере набора прочности нижних слоев бетона опалубки при помощи лебедки 16 и грузовых тросов 15 поднимаются по направляющим. При этом благодаря тому, что опалубка 12 имеет плоскую форму и лишена ребер. ее извлечение из бетона с одной стороны и грунта с другой трудностей не вызывает. Опалубка 13 может быть закреплена при помощи хомутов фиксаторов

18 нэ необходимых уровнях, После окончания фбрмования стойки 21 фундамента опалубка 12 и тросы 3 могут быть переставлены в новое положение, в котором будет отформован оголовок 22 фундамента. При перестановке тросов 3 перемещаются вдоль фиксирующей балки 6 блоки 11. Фиксация в заданном положении опалубки 13 и блоков

11 может производиться любым подходящим для этого известным способом.

После окончания формовайия фундамента.7 все элементы установки, за исключением анкеров 2 и тросов 3, демонтируются и переносятся на новую позицию. (56) 1. Заявка ФРГ М 3442156, кл. Е 04 G

13/02, опублик; 1986.

2. Авторское свидетельство СССР

¹ 1350298, кл Е 04 G 13/02, 1989, 3. Заявка Франции ¹ 2625761, кл, Е 04 G

". 9/08, опублик. 1988.

35 4. Шмит О.M. Опалубки для монолитного бетона. М,; Стройиздат, 1987, с.53-55, рис. 2,3, 2 .4. г заданным углом друг к другу, причем одни йаправляющие, расположенные со стороны стенки котлована, выполнены в виде тросов, на которые опирается палуба, а другие направляющие выполнены в виде стоек, на которых установлены с возможностью продольного перемещения и фиксации хомуты, жестко закрепленные на снабженной ребрами жесткости другой палубе, при этом обе палубы соединены грузовыми тросами с механизмом подьема, 1

2005152

2005152 а2 Ъ
