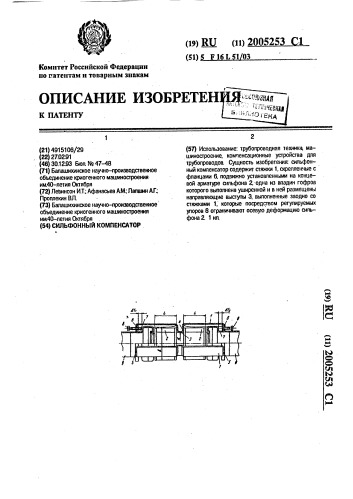

(19) ШД (и) (I) ОПИСАНИЕ ИЗОБРЕТЕН

Комитет Российской Федерации но гатентам и товарным знакам

1 (21) 491 5106/29 (22) 27.0291, (46) 30.1293 Бюл. Na 47-48 (71) Балашихинское научно-производственное объединение криогенного машиностроения им.40-летия Октября (72) Левинсон ИT. Афанасьев AN. Лапвин АГ„

Проплекин ВЛ. (73) Балашихинское научно-производственное объединение криогенного машиностроения им40-летия Октября (54) СИЛЪФОННЫЙ КОМПЕКСАТОР

Я( (57) Использование: трубопроводная техника, машиностроение, компенсационные устройства для трубопроводов. Сущность изобретения сильфонный компенсатор содержит стяжки 1, с)(репленные с фланцами 6, подвижно установленными на концевой арматуре сипьфона 2, одна из впадин гофров которого выполнена уширенной и в ней размещены направляющие выступы 3, выполненные заодно со стяжками 1; которые посредством регулируемых упоров 8 ограничивают осевую деформацию сипьфона2. 1ил.

2005253 (56) Патент Германии N. 476627, кл. 47 f 15/10, опублик. 1926.

Составитель B.Ïèí÷óê

Техред М,Моргентал Корректор М. Шароши

Редактор

Тираж Подписное

НПО "Поиск" Роспатента

113035, Москва, Ж-35, Раушская наб., 4/5

Заказ 3429

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к области машиностроения и может быть использовано, в частности, в криогенной технике в качестве компенсатора температурных деформаций трубопроводов, а также в арматуре различного назначения в качестве уплотнения штока.

Целью изобретения является упроще- ние конструкции компенсатора путем выполнения его элементов из единых заготовок, На чертеже изображен компенсатор, продольный разрез, Компенсатор содержит размещенный в направляющих 1 гибкий гофрированный элемент 2 с уширенными впадинами гофров в виде цилиндрических ступеней 3. Цилиндрические ступени 3 выполнены заодно с гофрированным элементом 2 и имеют диаметр d, равный диаметру впадины гофрированного элемента 2. Направляющие 1 выполнены с внутренними выступами 4, которые контактируют с цилиндрическими ступенями 3, Длина (гофрированного элемента 2 между цилиндрическими ступенями

3 равна или меньше его наружного диаметра D.

Концы направляющей 1 жестко прикреплены, например, сваркой 5 к фланцам 6, свободно установленным на патрубках 7,,Формула изобретения

СИЛЬФОННЫЙ КОМПЕНСАТОР, состоящий из сильфона, торцы которого связаны между собой посредством атяжек с регулирующими длину сильфона элементами, направляющих выступов на стяжках, взаимодействующих с сильфоном, и установленных на сильфоне фланцев, отличающийся тем, что каждая стяжка выполнена заодно с направляющим выступом из едиприкрепленных к бортикам гофрированных элементов 2, Для симметричной установки гибкого элемента и равномерного распределения расчетной деформации At) и Ala предусмотрены болты 0, которые являются технологическими и могут быть сняты после установки компенсатора на трубопровод 9.

Работает сильфонный компенсатор следующим образом.

При нормальном температурном режиме (в трубопроводе отсутствует криогенный продукт, отсутствует давление), гофры гибкого элемента поджаты на величину A I> и

A tã (A tq u A t могут быть равны по вели"5 чине, если длины компенсируемых участков трубопровода 9 равны по величине).

При транспортировании криогенного продукта по трубопроводу он сокращается по длине, растягивания гибкий элемент 2.

Благодаря направляющей 1, сопряженной через внутренние выступы 4 с промежуточной цилиндрической ступенью 3, каждый гофрированный участок элемента 2 работает самостоятельно в пределах расчетной деформации (Л 11 и A tg), При этом гофры гибкого элемента 2 находятся в свободном не стесненном состоянии. ной заготовки и ее концы жестко скреплены, например, сваркой с фланцами, подвижно размещенными на бортиках

35 сильфона, а одна из впадин гофр сильфона имеет ширину, превышающую ширину остальных впадин гофров, при этом направляющие выступы стяжек взаимодействуют с уширенной впадиной гофров сильфона, а

40 регулирующие длину сильфона элементы выполнены в виде болтов и установлены во флан цах.
