Устройство для крепления кольцевых змеевиков в корпусе теплообменного аппарата

Устройство для крепления кольцевых змеевиков в корпусе теплообменного аппарата

Иллюстрации

Показать все

Реферат



200608

Составитель В. Борздыко

Редактор П. А. Вербова Техред Т. П. Курилко Корректоры: Н. И. Быстрова и E. Н. Гудзона

Заказ 3110/16 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 с целью повышения надежности крепления в условиях работы с высокотемпературным и высокоскоростным теплоносителем, опоры выполнены в виде шарнирно прикрепленных к стенке корпуса пластин, зафиксированных с помощью расположенных по оси корпуса звездочек и составленных из двух стянутых болтами половин с радиальными пазами между ними для размещения подвижных разъемных.

5 втулок, несущих змеевики.

О Il И С А Н И Е 2ООЬОЗ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 17f, 4/01

171, 5/04

Заявлено 21.VI II.1964 (¹ 917941/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 15.VIII.1967. Бюллетень №17

Комитет по делам

МПК Г 25h

F 25h

УДК 621.565.942-238..888.2(088.8) изобретений и открытий цри Совете Министров

СССР

Дата опубликования описания 9.Х.1967...

Автор изобретения

Б. Н. Либкинд

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕИИЯ ОЛЬЦЕВЫХ ЗМЕЕВИКОВ

В КОРПУСЕ ТЕПЛООБМЕИ пОГО АППАРАТА

Изобретение относится к устройства м для крепления кольцевых змеевиков в корпусе теплообменных аппаратов, работающих на высокотемпературпом и высокоскоростном теплоносителе, например отходящих газах двигателя внутреннего сгорания.

Известны устройства для крепления кольцевых змеевиков в корпусе теплообменного аппарата, содержащие радиально установленные опоры для витков змеевика.

Цель изобретения — повышение надежности крепления в условиях работы с высокотемпературным и высокоскоростным теплоносителем. Это достигается тем, что опоры выполнены в виде шарнирно прикрепленных к стенке корпуса пластин, зафиксированных с помощью расположенных по оси корпуса звездочек и составленных из двух стянутых болтами половин с радиальными пазами между ними для размещения подвижных разъемных втулок, несущих змеевики.

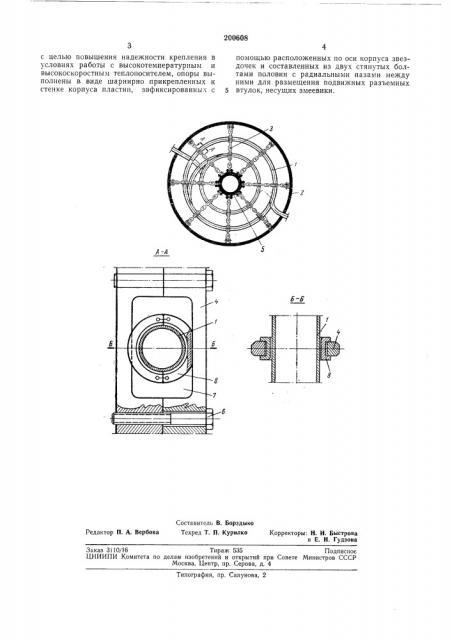

На чертеже показан теплообменный аппарат с устройством для крепления кольцевых змеевиков, вид сверху.

Кольцевые змеевики 1 крепятся в корпусе

2 теплообменного аппарата в радиально установленных опорах 8, которые выполнены в виде пластин 4, шарнирно прикрепленных с одной стороны к стенке корпуса, а с другой— к звездочке 5, расположенной по оси корпуса.

Пластины состоят из двух половин, стянутых болтами б, и имеют радиальные пазы 7, в коTopbIx свободно может перемещаться подвижная разъемная втулка 8, несущая змеевик.

5 Работает устройство следующим образом.

При нагревании змеевика набегающим высокотемпературным и высокоскоростным потоком теплоносителя змеевик удлиняется на значительную величину, что влечет за собой увели10 чение диаметра кольца змеевика 1. При этом змеевик проскальзывает в свободно сидящей втулке 8, имеющей мягкие скругленные края, что предохраняет трубы змеевика от повреждения. Следующее за удлинением змеевика

15 увеличение диаметра его кольца компенсируется тем, что втулка 8 свободно проскальзывает в радиальном пазу 7 пластин 4.

Таким образом, при достаточно больших термических расширениях змеевиков и при

20 значительных нагрузках от снл набегающего потока теплоносителя обеспечивается надежное крепление кольцевых одновитковых н многовитковых, т. е. спиральных, змеевиков.

25 Предмет изобретения

Устройство для крепления кольцевых змеевиков в корпусе теплообменного аппарата, содержащее радиально установленные опоры

30 для витков змеевика, отличающееся тем, что,
