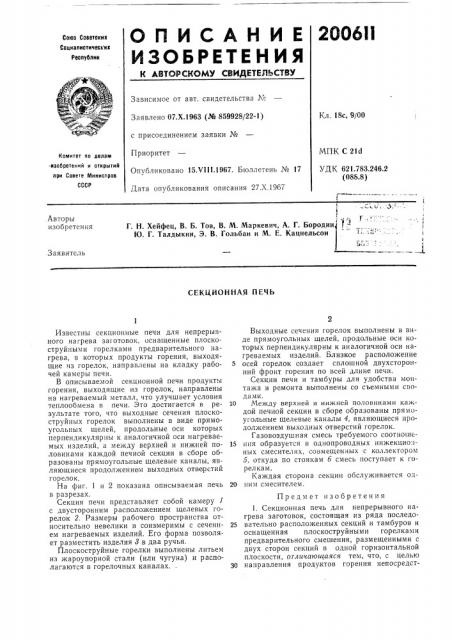

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически их

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07.Х.1963 (№ 859928/22-1) с присоединением заявки №

Приоритет

Опубликовано 15.V111.1967. Бюллетень № 17

Дата опубликования описания 27.Х.1967

Кл. 18с, 9/00

МПК С 21d

УДK 621,783.246.2 (088.8) Комитет ло делам

:изобретений и открытий при Совете Мииистров

СССР

i

Г. Н. Хейфец, В. Б, Тов, В. М. Маркевич, А. Г, Бородин т

Ю. Г. Талдыкии, Э. В. Гольбан и М. Е. Кацнельсон

Авторы изобретения

Заявитель

СЕКЦИОННАЯ ПЕЧЬ

Известны секционные печи для непрерывного нагрева заготовок, оснащенные плоскоструйными горелками предварительного нагрева, в которых продукты горения, выходящие из горелок, направлены на кладку рабочей камеры печи.

В описываемой секционной печи продукты горения, выходящие из горелок, направлены на нагреваемый металл, что улучшает условия теплообмена в печи. 3TQ достигается в результате того, что выходные сечения плоскоструйных горелок выполнены в виде прямоугольных щелей, продольные оси которых перпендикулярны к аналогичной оси нагреваемых изделий, а между верхней и нижней половинами каждой печной секции в сборе образованы прямоугольные щелевые каналы, являющиеся продолжением выходных отверстий горелок.

На фиг. 1 и 2 показана описываемая печь в разрезах.

Секция печи представляет собой камеру с двусторонним расположением щелевых горелок 2. Размеры рабочего пространства относительно невелики и соизмеримы с сечением нагреваемых изделий. Его форма позволяет разместить изделия 8 в два ручья.

Плоскоструйные горелки выполнены литьем из жароупорной стали (или чугуна) и располагаются в горелочных каналах..

Выходные сечения горелок выполнены в виде прямоугольных щелей, продольные оси которых перпендикулярны к аналогичной оси нагреваемых изделий. Близкое расположение осей горелок создает сплошной двухсторонний фронт горения по всей длине печи.

Секции печи и тамбуры для удобства монтажа и ремонта выполнены со съемными сводами.

10 Между верхней и нижней половинами каждой печной секции в сборе образованы прямоугольные щелевые каналы 4, являющиеся продолжением выходных отверстий горелок.

Газовоздушная смесь требуемого соотноше15 ння образуется в однопроводных инжекцио:- Hûõ смесителях, cOÂìåùñHíûõ с коллектором б, откуда по стоякам б смесь поступает к горелкам.

Каждая сторона секции обслуживается од20 ним смесителем.

Предмет изобретения

1. Секционная печь для непрерывного нагрева заготовок, состоящая из ряда последо25 вательно расположенных секций и тамбуров и

ocH3IIIpHHBH плоскоструйными горелками предварительного смешения, размещенными с двух сторон секций в одной горизонтальной плоскости, отличающаяся тем, что, с целью

30 направления продуктов горения непосредст200611

4 -;ои Г

Составитель Л. П. Груздова

Редактор Л. М. Струве Текред T. П. Курилко Корректоры; С. Ф. Гоптареико и Н. И. Быстрова

Заказ 3187/7 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова. 2 венно на нагреваемые изделия, выходные сечения горелок выполнены в виде прямоугольных щелей, продольные оси которых перпендикулярны к аналогичной оси нагреваемых изделий, а между верхней и нижней половинами каждой печной секции в сборе образонаны прямоугольные щелевые каналы, являющиеся продолжением выходных отверстий горелок.

2. Печь по п. 1, отличающаяся тем, что, с целью удобства монтажа и ремонта, секции и тамбуры выполнены со съемными сводами.
