200664
Составитель Н. Н. Чижевскаа
Техред Т. П. Курилко Корректоры; Е. Ф. Полионова и В В Крылова
Редактор И. Грузова
Типография, пр, Сапунова, 2
Заказ 3467/16 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
200664 устанавливается при помощи щупа на определенном расстоянии до поверхности, затем щуп отводится и происходит замер. Благодаря этому обеспечивается точность измерения и не вводится погрешность от самого фиксатора расстояния.
Для получения других пределов измерения предназначена механическая насадка на переднюю часть прибора с вырезами в виде секторов, которые частично экранируют статорные пластины и таким образом уменьшают чувствительность датчика. Правильная установка насадки для каждого диапазона достигается шариковыми фиксаторами.
С помощью насадки 20, образующей с измеряемой поверхностью фиксированную емкость, можно определить поверхностную плотность зарядов на диэлектриках. Насадка 20 имеет фиксаторы расстояния из диэлектрика, полированную поверхность и плавно закругленные края и отверстия, что предотвращает преждевременный пробой воздушного промежутка, 5
Предмет изобретения
Измеритель электростатических зарядов, содержащий датчик электрического поля в виде роторного модулятора, усилитель переменного тока, систему индикации знака заря10 да, стрелочный прибор и блок питания, отличающийся тем, что, с целью увеличения надежности и уменьшения габаритов, система индикации знака заряда выполнена в виде высокочастотного генератора, входной кон15 тур которого установлен вблизи одной из пластин статора датчика электрического поля, срывающего при вращении ротора колебания генератора, а выход генератора через фильтр подсоединен на вход одного из каскадов уси20 лителя.
О П И С А Н И Е 2ÎÎ664
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 21е, 36/01
21е, 5/01
Заявлено 28.Х.1965 (№ 1035472/26-10) с присоединением заявки №
Приоритет
Опубликовано 15.VIII.1967. Бюллетень № 17
Дата опубликования описания 23.Х!.1967
МПК G Olr
G O1r
УДК 621.317.729(088.8) Комитет оо делам изобретений и открытий ори Соеете Мииистроо
СССР
Авторы изобретения
Заявитель
ИЗМЕРИТЕЛЬ ЭЛЕКТРОСТАТИЧЕСКИХ ЗАРЯДОВ
Известны измерители электростатических зарядов, содержащие датчик электрического поля в виде роторного модулятора, усилитель переменного тока, систему индикации знака заряда, стрелочный прибор и блок питания.
Предложенный измеритель отличается от известных тем, что его система индикации знака заряда выполнена в виде высокочастотного генератора, входной контур которого установлен вблизи одной из пластин статора датчика электрического поля, срывающего при вращении ротора колебания генератора, а выход генератора через фильтр подсоединен к входу одного из каскадов усилителя.
Это позволяет повысить надежность измерителя электростатических зарядов и уменьшить .его габариты.

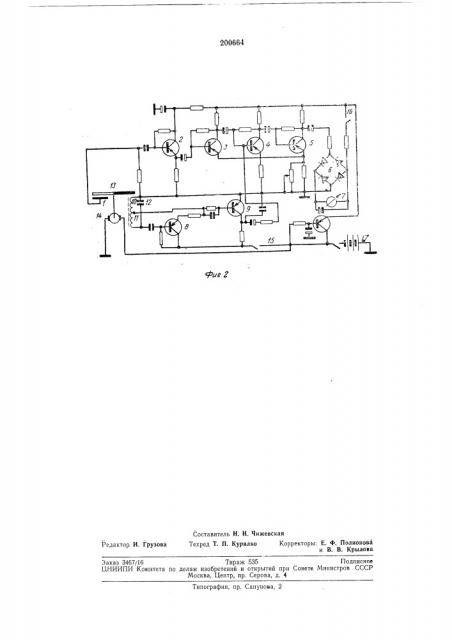

На фиг. 1 изображен внешний вид измерителя; на фиг. 2 — его принципиальная схема.
Переменный сигнал с неподвижных пластин статора 1 датчика электрического поля подается на вход низкочастотного усилителя на триодах 2 — 5, охваченного отрицательными обратными связями, стабилизирующими его коэффициент усиления, на диодный детектор б и измеряется стрелочным индикатором 7.
Для определения знака измеряемых зарядов в тракт усилителя поступает опорный сигнал той же частоты от высокочастотного генера=ора на триодах 8 и 9. Контур 10, 11, 12 высокочастотного генератора установлен вблизи одной из пластин статора 1 датчика электрического поля таким образом, что секторы ротора 18, вращаемого микродвигателем 14, проходя над контуром, срывают колебания генератора, а фаза огибающей промодулированного высокочастотного сигнала зависит только от положения крыльчатки ротора относительно статорных пластин. Поэтому при включении генератора кнопкой 15 измеряемый cur»aл, фаза которого зависит от знака потенциала, складывается или вычитается от опорного сигнала той же частоты, что и отмечается стрелочным индикатором. При нажатии
15 кнопки 1б стрелочный индикатор показывает напряжение источника питания 17.
В модуляторе другой модификации измерителя зарядов вместо микродвигателя применяется пружинный механизм.
20 Предлагаемый измеритель зарядов выполнен в виде компактного блока с автономным питанием. В его цилиндрической части 18 расположены датчик поля с роторным модулятором, стрелочный индикатор, а между ними—
25 все элементы схемы, за исключением источника питания, размещенного в рукоятке 19.
Показания прибора зависят от расстояния статорных пластин датчика до заряженной поверхности. Для фиксации этого расстояния
30 служит откидной щуп. Перед замером датчик
