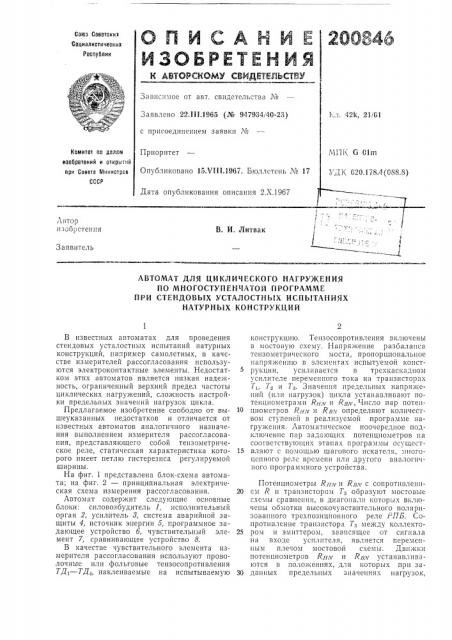

Патент ссср 200846

Патент ссср 200846

Иллюстрации

Показать все

Реферат



Совз Соеетских

Социалистических

Республик

Записяхioe от авт. свидетельства ¹

; т. 42k, 21i61

Заявлено 22,III,1965 (№ 947934 40-23) с присоединением заявки №

ПК 6 OIm

Приоритет

Опубликовано 15,VIII.1967. Ьюллетепь ¹ 17

Комитет по делатл изобретений и открытий при Сосете Миннстрсе

СССР

ДK 620 1 -(638.8) Дата опубликования описания 2.Х.1967

l

t

Автор изобретения

В. И. Литвак

II т

Заявитель

АВТОМАТ ДЛЯ ЦИКЛИЧЕСКОГО НАГРУЖЕНИЯ

ПО МНОГОСТУПЕНЧАТОЙ ПРОГРАММЕ

ПРИ СТЕНДОВЫХ УСТАЛОСТНЫХ ИСПЫТАНИЯХ

НАТУРНЫХ КОНСТРУКЦИЙ

В известных автоматах для проведения стендовых усталостных испытаний натурных конструкций, например самолетных, в качестве измерителей рассогласования используются электроконтактные элементы. Недостатком этих автоматов является низкая надежность, ограниченный верхний предел частоты циклических нагружений, сложность настройки предельных значений нагрузок цикла.

Предлагаемое изобретение свободно от вышеуказанных недостатков и отличается от известных автоматов аналогичного назначения выполнением измерителя рассогласования, представляющего собой тензометрическое реле, статическая характеристика которого имеет петлю гистерезиса регулируемой ширины.

На фиг. 1 представлена блок-схема автомата; на фиг. 2 — принципиальная электрическая схема измерения рассогласования.

Автомат содержит следующие основные блоки: силовозбудитель 1, исполнительный орган 2, усилитель 3, система аварийной защиты 4, источник энергии б, программное задающее устройство б, чувствительный элемент 7, сравнивающее устройство 8.

В качестве чувствительного элемента измерителя рассогласования используют проволочные или фольговые тензосопротивл ения

ТД,— ТД, наклеиваемые на испытываемую конструкцию. Тензосопротивления включены в мостовую схему. Напряжение разбаланса тензометрического моста, пропорциональное напряженшо в элементах испытуемой конструкции, усиливается в трехкаскадпом усилителе переменного тока на транзисторах

Т, Те и Та. Значения предельных напряжений {или нагрузок) цикла устанавливают потенциометрами Rniv и Явл, Число пар потен10 циомстров R yiy и Rav определяют количеством ступеней в реализуемой программе нагружения. Автоматическое поочередное подключение пар задающих потенцпометров па соотвстствуIOLIIHx этапах программы осуц;ест15 вляют с помощью шагового искателя, .;шогоцспного реле времени или другого аналогичного программного устройства.

Потепциометры Rav и Рв с сопротпвленп20 ем Р н транзистором Т, образуют мостовые схемы сравнения, в диагонали которых включены обмотки высокочувствительного поляризованного трехпозицпонного реле Р77Б. Сопротивление транзистора Т. между коллекто25 ром и эмиттером, зависящее от сигнала на входе усилителя, является переменным плечом мостовой схемы. Движки потенциометров Raiv u Rav устанавливаются ь положениях, для которых при за30 данных предельных значениях нагрузок, 200846

Предмет изобрстения

Фиг. l

Составптелб Ткаченко

Редактор Л. Г. Герасимова Тсхред T. П. Курилко Корректоры: Н. И. Быстрова и И Л Кириллова

Заказ 3109, в Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете М(нн(стров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 воспринимаемых тензосопротивленпями, ток через соответствующую обмотку трехпозиционного реле равен току отпускания реле.

Благодаря поочередному включению потенциометров Лил и Рв.гвозмо>(сна раздельная установка максимяльнъ(х и минимальных

a((a (a((((i напряжений (нагрузо() для ка>(".дого цикла.

Автомат для циклического пагружения по многоступенчатой программе при стендовых усталостных испытаниях натурных конструкций, состоящий из гидравлических силовозбудителей, исполнительного привода, усилителя, системы аварийной защиты и измерителя рассогласования, включающего в себя чувствительный элемент, программно-задающее устройство и элемент сравнения, отличаюид(йсл тем, что, с целью повышения надежности автомата, увеличения верхнего предела частоты циклического нагружения и осуществления раздельной настройки верхних и нижних предельных значений нагрузок цикла, чувствительный элемент измерителя рассогласования выполнен в виде тензометрического моста, выход которого через полупроводниковый усилитель подключен к сравнивающеТ0 му устройству мостового типа, при этом одним плечом последнего является омическое сопротивление, вторым плечом — переменнос сопротивление выходного транзистора полупроводникового усилителя, определяемое сигналом на входе усилителя, а два другие плеча образованы наборами потенциометров, подключающихся в мостовую схему поочередно в соответствии с программой, и задаюгцих максимальное и минимальное напряжер0 ния цикла.
