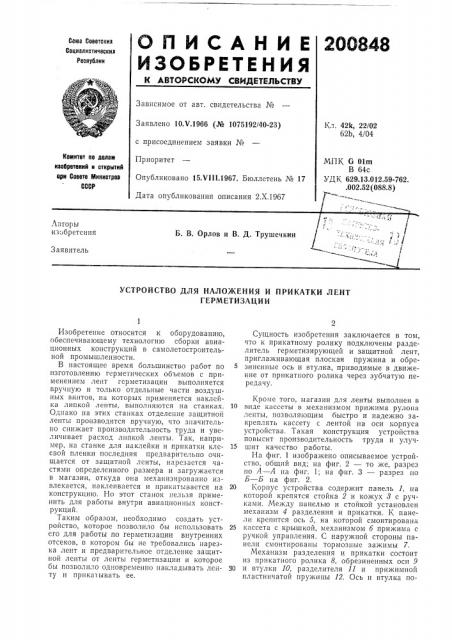

2ОО848

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соеетскиа

Соцналистическнл

Республик

Зависимое от авт. свидетельства №

Заявлено 10.Ч.1966 (№ 1075192/40-23) с присоединением заявки №

Приоритет

Опубликовано 15.Ч111.1967. Бюллетень № 17

Дата опубликования описания 2.Х.1967

Кл, 421<, 22/02

62b, 4/04

Комитет по делам иаобретеннй и открытий ари Саеете Мииистраа

СССР

МПК G 01m

В 64с

УДК, 629.13.012.59-762.

Л вторы изобретения

Б. В. Орлов и В. Д. Трушечкин

Заявитель

УСТРОЙСТВО ДЛЯ НАЛОЖЕНИЯ И ПРИКАТКИ ЛЕНТ

ГЕРМЕТИЗАЦИИ

Изобретение относится к оборудованию, обеспечивающему технологию сборки авиационных конструкций в самолетостроительной промышленности.

В настоящее время большинство работ по изготовлению герметических объемов с применением лент герметизации выполняется вручную и только отдельные части воздушных винтов, на которых применяется наклейка липкой ленты, выполняются на станках.

Однако на этих станках отделение защитной ленты производится вручную, что значительно снижает производительность труда и увеличивает расход липкой ленты. Так, например, на станке для наклейки и прикатки клеевой пленки последняя предварительно очищается от защитной ленты, нарезается частями определенного размера и загружается в магазин, откуда она механизированно извлекается, наклеивается и прикатывается на конструкцию. Но этот станок нельзя применить для работы внутри авиационных конструкций

Таким образом, необходимо создать устройство, которое позволило бы использовать его для работы по герметизации внутренних отсеков, в котором бы не требовались нарез«а лент и предварительное отделение защитной ленты от ленты герметизации и которое бы позволило одновременно накладывать ленту и прикат ывать ее.

Сущность изобретения заключается в том, что к прикатному ролику подключены разделитель герметизирующей и защитной лент, приглаживающая плоская пружина и обре5 зиненные ось и втулка, приводимые в движение от прикатного ролика через зубчатую передачу.

Кроме того, магазин для ленты выполнен в

1О виде кассеты в механизмом прижима рулона ленты, позволяющим оыстро и надежно закреплять кассету с лентой на оси корпуса устройства. Такая конструкция устройства повысит производительность труда и улуч15 шит качество р а боты.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — то же, разрез по А — А на фиг. 1; на фиг. 3 — разрез rro

Б — Б на фиг. 2.

20 Корпус устройства содержит панель 1, на которой крепятся стойка 2 и кожух 3 с ручками. Между панелью и стойкой установлен механизм 4 разделения и прикатки. K панели крепится ось 5, на которой смонтирована

25 кассета с крышкой, механизмом б прижима с ручкой управления. С наружной стороны панели смонтированы тормозные зажимы 7.

Механизм разделения и прикатки состоит из прикатного ролика 8, обрезиненных оси 9

ЗО и втулки 10, разделителя 11 и прижимной пластипчатой пружины 12. Ось и втулка по200848

4-4

Фуг 1

Фиг 3 лучают движение от ролика через зубчатую передачу, шестерни которой установлены на осях ролика и втулки.

Механизм прижима состоит из кулачка 18 с выступами, установленного жестко на оси 5

5 кассеты, собачек 14, соединенных между собой пружинами 15.

При подготовке устройства к работе небольшой конец ленты сматывается с кассеты и пропускается под прикатной ролик и под 10 разделитель. Затем лента разделяется на ленту герметизации и на защитную ленту, которая прижимается между обрезиненными осью и втулкой, При дви?кении устройства по герметизируемой поверхности движение ро- 15 лика передается через зубчатую передачу на ось 9 и прижатую к ней втулку.

Разделитель и направляющая ось плоской пружины обеспечивают определенный угол между лентами герметизации и защитной, что 20 способствует лучшему наложению ленты.

Плоская пружина прижимает ленту герметизации, приглаживая ее к поверхности.

Предмет изобретения

Устройство для наложения и прикатки лент герметизации, содержащее корпус, состоящий из панели, стоек и кожуха с ручками, прикатной н направляющий ролики с зубчатой передачей, смонтированные в корпусе, кассету, закрепленную на оси, и ее тормозные зажимы, закрепленные в панели, отличаюи ееся тем, что, с целью повышения производительности труда и качества работы, оно снабжено механизмом прижима, установленным на оси кассеты и состоящим из кулачка с выступами, взаимодействующими с собачками на штифтах, соединенными между собой пружинами, механизмом разделения, состоящим из неподвижного разделителя, установленного за прикатным роликом, при?KHMHoH пластинчатой пружины, установленной на направляющей оси корпуса, обрезиненных оси и втулки, взаимодействующих между собой и с прикатным роликом через зубчатую передачу.

200848 б б-b фиг.3
