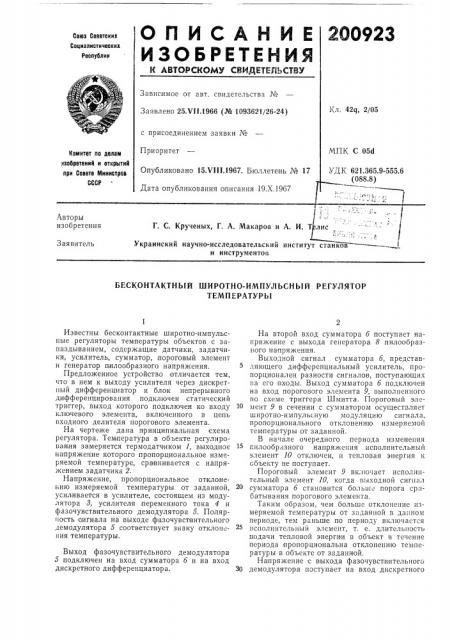

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскил

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 25.VI1.1966 (№ 1093621/26-24) 42q, 2/05 с присоединением заявки №

Приоритет

К C05d

Комитет по делам изобретениЯ и открытий при Совете Министрое

СССР

Опубликовано 15Х!!1.1967. Бюллетень № 17

Дата опубликования описания 19.Х.19б7

К 621.365.9-555.6 (088.8) Ь

Г. С. Крученых, Г. А. Макаров и A. И. Т лис

1 . „(Авторы изобретения

Заявитель и

Украинскии научно-исследовательский институт станков и инструментов

БЕСКОНТАКТНЫЙ ШИРОТНО-ИМПУЛЬСНЫЙ РЕГУЛЯТОР

ТЕМП ЕРАТУРЫ

Известны бесконтактные широтно-импульсные регуляторы температуры объектов с запаздыванием, содержащие датчики, задатчики, усилитель, сумматор, пороговый элемент и генератор пилообразного напряжения.

Предложенное устройство отличается тем, что в нем к выходу усилителя через дискретный дифференциатор и блок непрерывного дифференцирования подключен статический триггер, выход которого подключен ко входу ключевого элемента, включенного в цепь входного делителя порогового элемента.

На чертеже дана принципиальная схема регулятора. Температура,в обьекте регулирования замеряется термодатчиком 1, выходное напряжение которого пропорциональное измеряемой температуре, сра внивается с напряжением задатчика 2.

Напряжение, пропорциональное отклонению измеряемой температуры от заданной, усиливается в усилителе, состоящем из модулятора 3, усилителя переменного тока 4 и фазочувствительного демодулятора 5. Полярность сигнала на выходе фазочувст вительного демодулятора 5 соответствует знаку отклонения температуры.

Выход фазочувствительного демодулятора

5 подключен на вход сумматора б и на вход дискретного дифференциатора.

На второй вход сумматора б поступает напряжение с выхода генератора 8 пилообразного напряжения.

Выходной, сигнал сумматора б, представляющего дифференциальный усилитель, пропорционален разности сигналов, поступающих на его входы. Выход сумматора б подключен на вход порогового элемента 9, выполненного по схеме триггера Шмитта. Пороговый элемент 9 в сечении с сумматором осуществляет широтно-импульсную модуляцию сигнала, пропорционального отклонению измеряемой температуры от заданной.

В начале очередного .периода изменения пилообразного напряжения исполнительный элемент 10 отключен, и тепловая энергия к объекту не поступает.

Пороговый элемент 9 включает исполнительный элемент 10, когда выходной сигнал сумматора б становится больше порога срабатывания порогового элемента.

Таким образом, чем больше отклонение измеряемой температуры от заданной в данном периоде, тем раньше по периоду включастся исполнительный элемент, т. е. длительность подачи тепловой энергии в объект в течение периода пропорциональна отклоненгио температуры в объекте от заданной.

Напряжение с выхода фазочувствительного

ЗО демодулятора поступает на вход дискретного

20О923

Составитель М. А. Столярова

Редактор Л. Л. Утехина Техред Т. П. Курилко Корректоры; H. И. Быстрова и В. В. Крылова

Заказ 3079/12 Тира к 535 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 дифференциатора, представляющего последовательную контактную запоминающую схему на конденсаторе с эммитерным повторителем на составном триоде.

Выходной сигнал с дискретного дифференциатора в тече ьие очередного периода пилообразного напряжения, представляющий собой разность текущего значения напряжения

»а его входе и напряжения, запомненного конденсатором 11 в конце предыдущего периода, подается на дифференцирующую цепочку 12. При сбросе пилы в конце периода реле 18 кратковременно замыкает контакт 14, При этом конденсатор 11 заряжается или разряжается до текущего значения выходного напряжения фазочувствительного демодулятсра. Разнополярные импульсы с выхода дифференцирующей цепочки 12 подаются на базовый вход триггера 15, определяющего положение ключа 16, включенного в цепь входного делителя 17 порогового элемента. При поступлении отрицательного импульса на вход триггера 15 последний переходит (или остается) в состояние, прои котором ключ 16 25 замкнут, и коэффициент усиления регулятора принимает минимальное значение.

При поступлении на вход три1чера 15 положительного импульса положение триггера меняется на противоположное. При этом ключ

16 разомкнут, а коэффициент усиления регулятора максимален.

Моменты изменения полярности импульсов, поступающих на вход триггера, соответствуют переходам кривой отклонения регулируемой температуры через максимальное и минимальное значения, Предмет изобретения

Бесконтактный широтно-импульсный регулятор температуры объектов с запаздыванием, например, зон обогрева термопластавтоматов, содержащий термодатчик, задатчик, ключевой элемент, дискретный дифференциатор, дифференцирующую цепочку, пороговый элемент и генератор пилообразного напряжения, отличающийся тем, что, с целью повышения точности регулирования температуры, в нем к выходу усилителя через дискретный дифференциатор и дифференцирующую цепсчку подключен статический триггер, выход ксторого подключен ко входу ключевого элемента, включенного в цепь входного делителя порогового элемента.
