Реферат



2ОО962

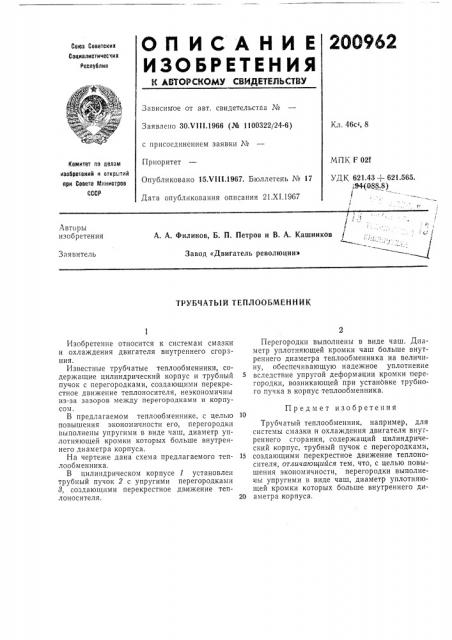

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистичесчих

Республи«

Зависимое от авт. свидетельства М

Заявлено ЗОХ111.1966 (№ 1100322/24-6) Кл. 46с, 8 с присоединением заявки №

МПК Г 02f

УДК 621.43 + 621.565.

94(0.88.8) Приоритет

Опубликовано 15Х11 1967. Бюллетень ¹ 17

Дата опубликования описания 21.XI.1967

Номитет по лолам изобретений и открытий при Совете Министров

СССР

r, /

A. A. Филинов, Б. П. Петров и В. А. Кашииков /

:;, ;, 1 -, /

Завод «Двигатель революции> /

Авторы изобретения

Заявитель

ТРУБЧАТЫЙ ТЕПЛООБМЕННИК

Изобретение относится к системам смазки и охлаждения двигателя внутреннего cropàния.

Известные трубчатые теплообменники, содержащие цилиндрический корпус и трубный пучок с перегородками, создающими перекрестное движение теплоносителя, неэкономичны из-за зазоров между перегородками и корпусом.

В предлагаемом теплообменнике, с целью повышения экономичности его, перегородки выполнены упругими в виде чаш, диаметр уплотняющей кромки которых больше внутреннего диаметра корпуса.

На чертеже дана схема предлагаемого теплообменника.

В цилиндрическом корпусе 1 установлен трубный пучок 2 с упругими перегородками

8, создающими перекрестное движение теплоносителя.

Перегородки выполнены в виде чаш. Диаметр уплотняющей кромки чаш больше внутреннего диаметра теплообменника на величину, обеспечивающую надежное уплотнение вследствие упругой деформации кромки перегородки, возникающей при устандвке трубного пучка в корпус теплообменника.

Предмет изобретения

Трубчатый теплообменник, например, для системы смазки и охлаждения двигателя внутреннего сгорания, содержащий цилиндрический корпус, трубный пучок с перегородками, 15 создающими перекрестное движение теплоносителя, отличающийся тем, что, с целью повышения экономичности, перегородки выполнеиы упругими в виде чаш, диаметр уплотняющей кромки которых больше внутреннего ди20 аметра корпуса.

200962,Э 2

Составитель Г. Окуньков

Рсдактор С. Лазарева

Техрсд Т. П. Курилко Корректоры: Л. В. Наделяева и В. В. Крылова

Типография, пр. Сапунова, 2

Заказ 3183)14 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
