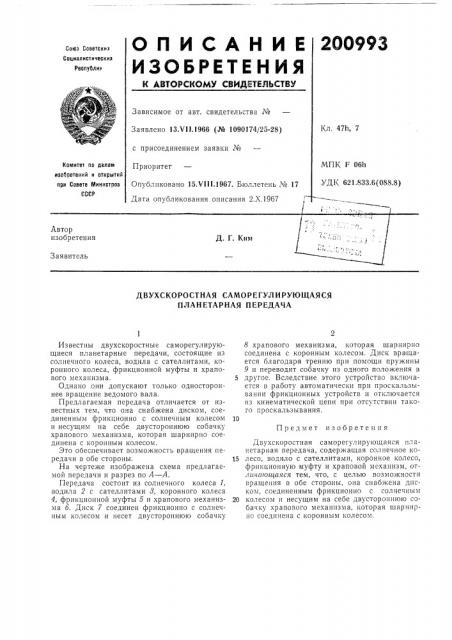

2ОО993

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 47h, 7

Заявлено 13.VII.1966 (№ 1090174/25-28) с присоединением заявки №

Приоритет

Опубликовано 15,VIII.!967. Бюллетень № 17

Дата о публикования описания 2.Х.1967

МПК I. 06h

УДК 621.833.6(088.8) Номитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Д. Г. Ким

Заявитель

ДВУХСКОРОСТНАЯ САМОРЕГУЛИРУЮЩАЯСЯ

ПЛАНЕТАРНАЯ ПЕРЕДАЧА изобретения

Предмет

Известны двухскоростные саморегулирующиеся планетарные передачи, состоящие из солнечного колеса, водила с сателлитами, коронного колеса, фрикционной муфты и храпового механизма.

Однако они допускают только одностороннее вращение ведомого вала.

Предлагаемая передача отличается от известных тем, что она снабжена диском, соединенным фрикционно с солнечным колесом и несущим на себе двустороннюю собачку храпового механизма, которая шарнирно соединена с коронным колесом.

Это обеспечивает возможность вращения передачи в обе стороны.

На черте>ке изображена схема предлагаемой передачи и разрез по А — А.

Передача состоит из солнечного колеса 1, водила 2 с сателлитами 8, коронного колеса

4, фрикционной муфты б и храпового механизма б. Диск 7 соединен фрикционно с солнечным колесом и несет двустороннюю собачку

8 храпового механизма, которая шарнирно соединена с коронным колесом. Диск вращается благодаря трению при помощи пружины

9 и переводит собачку из одного положения в

5 другое. Вследствие этого устройство включается в работу автоматически при проскальзывании фрикционных устройств и отключается из кинематической цепи при отсутствии такого гроскальзывания.

Двухскоростная саморегулирующаяся гланетарная передача, содержащая солнечное ко15 лесо, водило с сателлитами, коронное колесо, фрикционную муфту и храповой механизм, от,тичающаяся тем, что, с целью возмо>кности вращения в обе стороны, она снабжена диском, соединенным фрикционно с солнечным

20 колесом и несущим на себе двустороннюю собачку храпового механизма, которая шарнирно соединена с коронным колесом.
