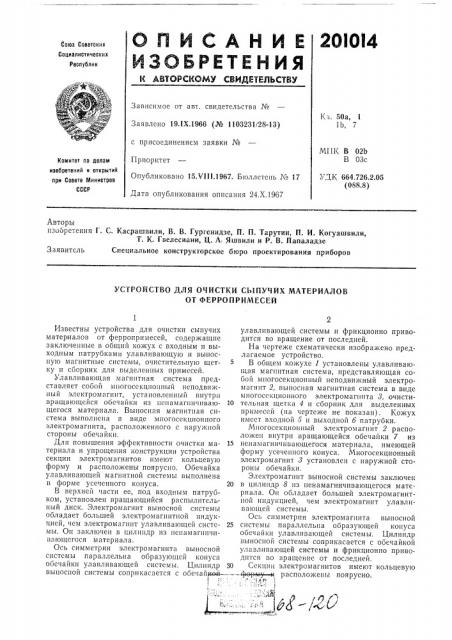

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

K: 50а, 1

Ib, 7

Заявлено 19.1Х.1966 (№ 1103231/28-13) с присоединением заявки №

Приоритет

Опубликовано 15. тт111.1967. Бюллетень М 17

Дата опубликования описания 24.X.1967

МПК В 02b

B 03с

УДК 664.726.2.05 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Г. C. Касрашвили, В. В. Гургенидзе, П. П, Тарутин, П. И. Когуашвили, Т. К. Гвелесиани, Ц. А Яшвили и Р. В. Папаладзе

Заявитсль Специальное конструкторское бюро проектирования приборов

УСТРОЙСТВО ДЛЯ ОЧИСТКИ СЫПУЧИХ МАТЕРИАЛОВ

ОТ ФЕРРОПРИМЕСЕЙ (Ъ I

Известны устройства для очистки сыпучих матер иалов от ферропримесей, содержащие заключенные в общий кожух с входным и выходным патрубками улавливающую и выносную магнитные системы, очистительную щетку и сборник для выделенных примесей.

Улавливающяя магнитная система представляет собой миогосекционный неподвижный э Ipl

Для повышения эффективности очистки материала и упрощения конструкции устройства секции электромагнитов имеют кольцевую форму и расположены поярусно. Обечайка улавливающей магнитной системы выполнена в форме усеченного конуса.

В верхней части ее, под входным патрубком, установлен вращающийся распылительный диск. Электромагнит выносной системы обладает большей электромагнитной индукцией, чем электромагнит улавливающей системы. Он заключен в цилиндр из пенамагничивающсгося материала.

Ось симметрии электромагнита выносной системы параллельна образующей конуса обечайки улавливающей системы. Цилиндр выносной системы соприкасается с обечайией1 улавлнвающей системы н фрикционно приводится во вращение от последней.

На чертеже схематически изображено предлагаемое устройство.

5 В общем кожухе 1 установлены улавливающая магнитная система, представляющая couoi многосекционный неподвижный электромагнит 2, выносная магнитная система в виде многосскционного электромагнита 3, очисти10 тельная щетка 4 и сборник для выделенных примесей (на чертеже не показан) . Кожух имеет входной 5 н выходной б патрубки.

Многосекционпый электромагнит 2 расположен внутри вращающейся обечайки 7 из

15 ненамагничивающегося материала, имеющей форму усеченного конуса. Многосекционный электромагнит 8 установлен с наружной стороны обечайки.

Электромагнит выносной системы заключен

20 в цилиндр 8 нз ненамагничивающегося материала. Он обладает большей электромагнитной индукцией, чем электромагнит улавливяющей системы.

Ось симметрии электромагнита выносной

25 системы параллельна образующей конуса обечайки улавливающей системы. Цилиндр

BLIH0cHoH системы соприкасается с обечайкой улавливающей системы и фрикционно приводится во вращение от последней.

30 Секции электромагнитов имеют кольцевую — — --т1иаръ у — и расположены поярусно.

-. "ил

201014

В верхней части обечайки, под входным патрубком, установлен вращающийся распылительный диск 9. Обечайка и распылительный диск приводятся во вращение от электродвигателя 10 с редуктором 11.

Поток муки по входному патрубку поступает на вращающийся распылительный диск.

Под действием центробе>кной силы мука ударяется о кожух, распыляется и заполняет пространство между кои<ухом и вращающейся обечайкой.

При перемещении муки в нижнюю часть устройства ферропримеси притягиваются электромагнитом 2 и располагаются на поверхности вращающейся обечайки в несколько поясов. Очищенная мука удаляется из устройства через выходной патрубок.

Обечайка уносит (рерропрнмеси к месту соприкосновения ее с цилиндром 8. Электромагнит 8, обладающий большей электромагнитной индукцией, чем электромагнит 2, притя-гивает ферропримеси, в результате чего онп располагаются на поверхности цилиндра 8 также несколькими поясами. Щетка не показана, установленная по всей высоте цилиндра, предотвращает унос муки вместе с ферропримесью. Последняя уносится цилиндром, а мука задерживается щеткой. Цилиндр, вращаясь, выводит ферропримеси к щетке 4, где действие индукции электромагнита 8 минимально. Здесь они больше не удерживаются на поверхности цилиндра и падают в сборник. Щетка 4 очищает поверхность цилиндра от оставшихся на ней ферропримесей.

Предмет изобретения

Устройство для очистки сыпучих материалов от ферропримесей, содер>кащее заключенные в общий кожух с входным и выходным патрубками улавливающую и выносную магнитные системы, очистительную щетку и сборник для выделенных примесей, причем улавл ивающая м агнитн ая система представляет собой многосекционный Hpïoäâè>ênûé электромагнит, установленньш внутри вращающейся обечайки из ненамагничивающегося материала, а выносная магнитная система представляет собой также многосекционный электромагнит, расположенный с наружной стороны обечайки, огличпющееся тем, что, с целью повышения эффективности очистки материала и упрощения конструкции устройства, секции электромагнитов имеют кольцевую форму н

20 располо>кены поярусно; обечайка улавливающей магнитной системы выполнена в форме усеченного конуса, а в верхней части ее, под входным патрубком, установлен вращающийся распылительный диск; электромагнит вы25 косной системы обладает большей электромагнитной индукцией, чем электромагнит улавливающей системы, оН заключен в цилиндр из ненамагничивающегося материала, причем ось симметрии электромагнита выносзо ной системы параллельна образующей конуса обечайки улавливающей системы, а цилиндр выносной системы соприкасается с обечайкой улавливающей системы и фрикционно приводится во вращение от последней, 201014
