Реферат



20II2T

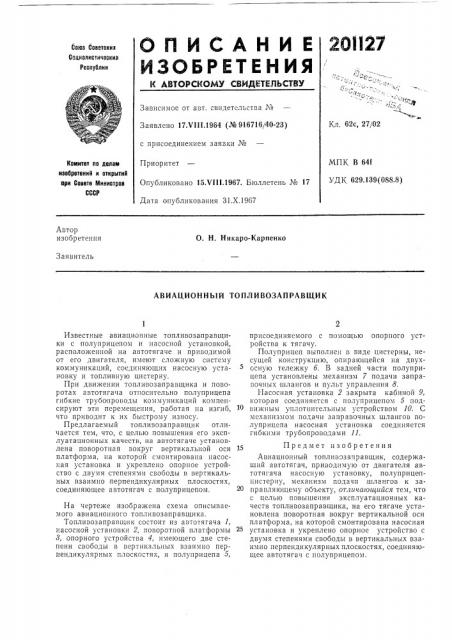

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветскиз

Ссциалистическиз

Реслублии

С . ,*:: F т р cc. л,"

Зависимое от авт. свидетельства №

Заявлено 17.Ч111.1964 (№ 916716 40-23) с присоединением заявки №

Приоритет

Опубликовано 15.Vill.1967. Бюллетень № 17

Дата опубликования 31.Х.1967

Кл. 62с, 27/02

МПК В 64f

УД К 629. 139 (088 8) Комитет оо деласт изобретений и открытий ори Совете Министров

СССР

Автор изобретения

О. Н, Никаро-Карпенко

Заявитель

АВИАЦИОННЫЙ ТОПЛИВОЗАПРАВЩИК

Известные авиационные топливозаправщики с полуприцепом и насосной установкой, расположенной на автотягаче и приводимой от его двигателя, имеют сложную систему коммуникаций, соединяющих насосную установку и топливную цистерну.

При движении топливозаправщнка и поворотах автотягача относительно полуприцепа гибкие трубопроводы коммуникаций компенсируют эти перемещения, работая на изгиб, iTo npHDopHT к Hx OstcTpo t износу.

Предлагаемый топливозаправщик отличается тем, что, с целью повышения его эксплуатационных качеств, на автотягаче установлена поворотная вокруг вертикальной оси платформа, на которой смонтирована насосная установка и укреплено опорное устройство с двумя степенями свободы в вертикальных взаимно перпендикулярных плоскостях, соединяющее автотягач с полуприцепом.

На чертеже изображена схема описываемого авиационного топливозаправщика.

Топливозаправщик состоит из автотягача 1, насосной установки 2, поворотной платформы

8, опорного устройства 4, имеющего две степени свободы в вертикальных взаимно перпендикулярных плоскостях, и полуприцепа б, присоединяемого с помощью опорного устройства к тягачу.

Полуприцеп выполне", в виде цистерны, несущей конструкцию, опирающейся на двухосную тележку б. В задней части полуприцепа установлены механизм 7 подачи запрагочных шлангов и пульт управления 8.

Насосная установка 2 закрыта кабиной 9, которая соединяется с полуприцепом б подви кным уплотнительным устройством 10. С механизмом подачи заправочных шлангов полуприцепа насосная установка соединяется гибкими трубопроводами 11.

15 Предмет изобретения

Авиационный топливозачравщик, содержащий автотягач, приводимую от двигателя автотягача насосную установку, полуприцепцистерну, механизм подачи, шлангов к за20 правляющему объекту, отличсиощийся тем, что с целью повышения эксплуатационных качеств топливозаправщика, на его тягаче установлена поворотная вокруг вертикальной оси платформа, на которой смонтирована насосная установка и укреплено опорное устройство с двумя степенями свободы в вертикальных взаимно перпендикулярных плоскостях, соединяющее автотягач с полуприцепом.

20!127

Р i 1 Ю
