Реферат



2OII97

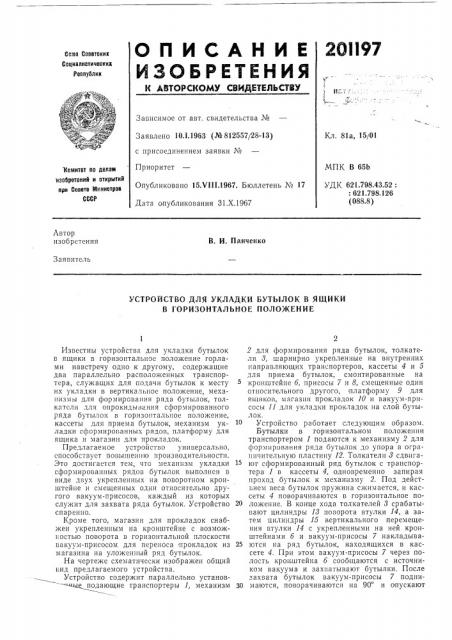

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Савв Советских

Социалистических

Республик

Заьисимое от авт. свидетельства № а

Заявлено 10,1.1963 (№ 812557128-13) с присоединением заявки №

Приоритет

Опубликовано 15ХШ.1967. Бюллетень № 17

Дата опубликования 31.Х.19б7

Кл. 81а, 15/01

МПК В 65Ь Комитет по делом изобретений и открытий при Совете Министров

СССР

УДК 621.798.43.52:

: 621.798,126 (088.8) Автор изобретения

В, И. Панченко

Заявитель

УСТРОЙСТВО ДЛЯ УКЛАДКИ БУТЫЛОК В Я1ЦИКИ

В ГОРИЗОНТАЛЬНОЕ ПОЛОЖЕНИЕ

Известны устройства для укладки бутылок в ящики в горизонтальное положение горлами навстречу одно к другому, содержащие два параллельно расположенных транспортера, служащих для подачи бутылок к месту их укладки в вертика,ьное положение, механизмы для формирования ряда бутылок, толкатели для опрокидывания сформированного ряда бутылок в горизонтальное положение, кассеты для приема бутылок, механизм укладки сформированных рядов, платформу для ящика и магазин для прокладок.

Предлагаемое устройство универсально, способствует повышению производительности.

Это достигается тем, что механизм укладки сформированных рядов бутылок выполнен в виде двух укрепленных на поворотном кронштейне и смещенных один относительно другого вакуум-присосов, каждый из которых служит для захвата ряда бутылок. Устройство спаренно.

Кроме того, магазин для прокладок снабжен укрепленным на кронштейне с возможкостью поворота в горизонтальной плоскости вакуум-присосом для переноса прокладок из магазина на уложенный ряд бутылок.

На чертеже схематически изображен общий вид предлагаемого устройства.

Устройство содержит параллельно установые попающие транспортеры 1, механизм

2 для формирования ряда бутылок, толкатели 8, шарнирно укрепленные на внутренних направляющих транспортеров, кассеты 4 и 5 для приема бутылок, смонтированные на кронштейне б, присосы 7 и 8, смещенные один относительного другого, платформу 9 для ящиков, магазин прокладок 10 и вакуум-присосы 11 для укладки прокладок на слой бутылок.

Устройство работает следующим образом, Бутылки в горизонтальном положешги транспортером 1 подаются к механизму 2 для формирования ряда бутылок до упора в ограничительную пластину 12. Толкателн 3 сдвига1 ют сформированный ряд бутылок с транспортера 1 в кассеты 4, одновременно запирая проход бутылок к механизму 2. Под действием веса бутылок пружина сжимается, и кассеты 4 поворачиваются в горизонтальное положение. В конце хода толкателей 3 срабатывают цилиндры 1? поворота втулки 14, а затем цилиндры 15 вертикального перемещения втулки 14 с укрепленными на ней кронштейнами б и вакуум-присосы 7 накладыва25 ются на ряд бутылок, находящихся в кассете 4. При этом вакуум-присосы 7 через полость кронштейна б сообщаются с источником вакуума и захьатывают бутылки. После захвата бутылок вакуум-присосы 7 подни30 маются, поворачиваются на 90 и опускают

201197

Составитель Е. П. Фишман

Редактор Л. К. Ушакова Техред А. А. Камышникова Корректоры: А. П. Татаринцева и Н. И. Быстрова

Заказ 3269/4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ряд бутылок в ящик, зафиксированный на платформе 9 плоскостями сталкивателей 16 и 17.

После опускания вакуум-присосов 7 они через отверстия во втулке 14 сообщаются с атмосферой, давление выравнивается и первый ряд бутылок остается в ящике. В то же время вакуум-присосы 8 сообщаются с источником вакуума, захватывают ряд бутылок из кассет 5, переносят их в ящик и опускают на 10 переложенный прокладкой первый ряд бутылок.

Прокладки из магазина 10 переносятся вакуум-присосом 11 и укладываются на очередной ряд бутылок. 15

Ящик с двумя рядами уложенных бутылок сталкивателем 17 снимается с платформы 9 и отводится транспортером 18..Предмет изобретения

1. Устройство для укладки бутылок в ящики в горизонтальное положение горлами навстречу одно к другому, содержащее два параллельно распо IO?KPHHbIx транспортера, служащих для подачи бутылок к месту их ук- 25 ладки в вертикальное поло?кение, механизмы для формирования ряда бутылок, толкатели для опрокидывания сформированного ряда бутылок в горизонтальное поло?кение горлами навстречу одно к другому, кассеты для приема бутылок, механизм укладки сформированных рядов, платформу для ящика и магазин для прокладок, отличающееся тем, что, с целью его универсальности, т. е. возможности осуществления не только укладки, но и выгрузки бутылок из ящиков, механизм укладки сформированных рядов бутылок в ящик выполнен в виде укрепленных на поворотном кронштейне и смещенных один относительно другого двух вакуум-присосов, каждый из которых служит для захвата ряда бутылок, а кассета состоит из двух половин, смещенных по горизонтали аналогично вакуу м-присосам и шарнирно укрепленных на подающих транспортерах.

2. Устройство по п. 1, отличающееся тем, что, с целью повышения его производительности, оно выполнено спаренным.

3. Устройство по п. 1, отличающееся тем, что магазин для прокладок снабжен укрепленным на кронштейне с возможностью поворота в горизонтальной плоскости вакуум-присосом для переноса прокладок из магазин-" на уложенный ряд бутылок,
