Реферат

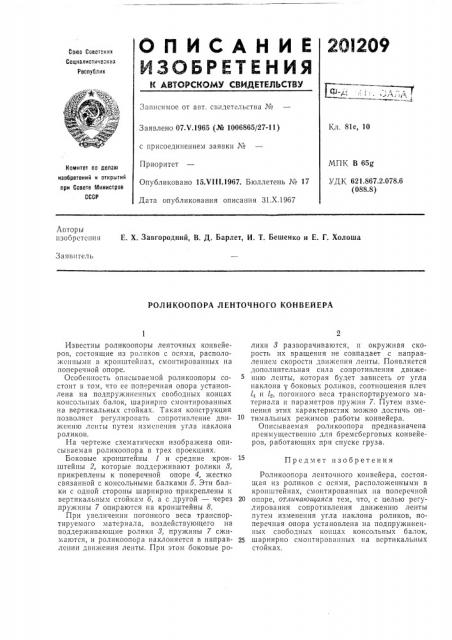

2О12О9

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 81е, 10

Заявлено 07Х,1965 (№ 1006865/27-11) с присоединением заявки №

Приоритет

Опубликовано 15Х1!1.1967. Бюллетень № 17

Дата опубликования описания 31.Х.1967

МГ1К В 65g

УДК 621.867.2.078.6 (088.8) Комитет по делам изобретений и открытий при Совете Уииистров

СССР

Агторы изобретения Е. Х. Завгородний, В. Д. Барлет, И, T. Бешенко и Е. Г, Холоша

Заявитель

РОЛИКООПОРА ЛЕНТОЧНОГО КОНВЕЙЕРА

Предмет изобретения

Известны роликоопоры ленточных конвейеров, состоящие из роликов с осями, расположенными в кронштейнах, смонтированных на поперечной опоре.

Особенность описываемой роликоопоры состоит в том, что ее поперечная опора установлена па подпружиненных свободных концах консольных балок, шарнирно смонтированных на вертикальных стойках. Такая конструкция позволяет регулировать сопротивление движению ленты путем изменения угла наклона роликов.

На чертеже схематически изобра>кена описываемая роликоопора в трех проекциях.

Боковые кронштейны 1 и средние кронштейны 2, которые поддер>кивают ролики 8, прикреплены к поперечной опоре 4, жестко связанной с консольными балками б. Эти балки с одной стороны шарнирно прикреплены к вертикальным стойкам б, а с другой — через пружины 7 опираются на кронштейны 8.

При увеличении погонного веса транспортируемого материала, воздействующего на поддерживающие ролики 8, пружины 7 сжимаются, и роликоопора наклоняется в направлении движения ленты. При этом боковые ролики 8 ррааззввооррааччииввааююттссяя, и окружная скорость их вращения не совпадает с направлением скорости движения ленты. Появляется дополнительная сила сопротивления движению ленты, которая будет зависеть от угла наклона у боковых роликов, соотношения плеч

l,, и l> погонного веса транспортируемого материала и параметров пружин 7. Путем изменения этих характеристик можно достичь оптимальных режимов работы конвейера.

Описываемая роликоопора предназначена преимущественно для бремсберговых конвейеров, работающих при спуске груза.

Роликоопора ленточного конвейера, состоящая из роликов с осями, расположенными в кронштейнах, смонтированных на поперечной

20 опоре, отличающаяся тем, что, с целью регу,лирования сопротивления движению ленты путем изменения угла наклона роликов, поперечная опора установлена на подпружиненных свободных концах консольных балок, 25 шарнирно смонтированных на вертикальных стойках.
