Реферат



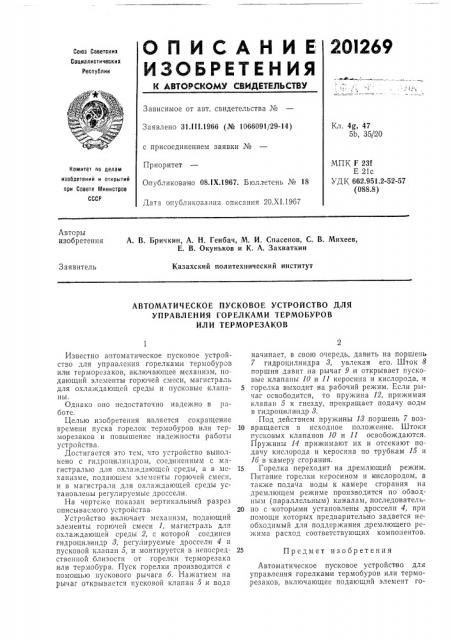

Союз Советских

Социалистических

Республик

И АВвОРСвтОМУ СВИДЕвЕЛЬСвВУ

Зависимое от авт. свидетельства №

Заявлено 31.ill.1966 (№ 1066091/29-14) Кл. 4g, 47

5b, 35/20 с присоединением заявки №

Приоритет

Опуб IHKOBBí o 08ЛХ.1967. Бюллетень № 18

Дата опубликования оптвсания 20.Х1.19б7

МПК F 23f

Е 21с

УД К 662.951.2-52-57 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. В. Бричкин, А. Н. Генбач, М. И. Спасенов, С. В. Михеев, Е. В. Окуньков и К. A. Захваткин

Казахский политехнический институт

Заявитель

АВТОМАТИЧЕСКОЕ ПУСКОВОЕ УСТРОЙСТВО ДЛЯ

УПРАВЛЕНИЯ ГОРЕЛКАМИ ТЕРМОБУРОВ

ИЛИ ТЕРМОРЕЗАКОВ

Из вестно автоматическое пусковое устройство для управления горелками термобуров или терморезаков, включающее механизм, подающий элементы горючей смеси, магистраль для охлаждающей среды и пусковые клапаFI bI.

Однако оно недостаточно надехкно в работе.

Целью изобретения является сокращение времени пуска горелок термобуров или терморезаков и повышение надежности работы устройства.

Достигается это тем, что устройство выполнено с гидроцилиндром, соединенным с магистралью для охлаждающей среды, а в механизме, подавшем элементы горючей смеси, H в магистрали для охлаждающей среды установлены регулируемыс дроссели.

На чертеже показан вертикальный разрез описываемого устройства.

Устройство включает механизм, подающий элементы горючей смеси 1, магистраль для охлаждающей среды 2, с которой соединен гидроцилиндр 8, регулируемые дроссели 4 и пусковой клапан б, и монтируется в непосредственной близости от горелки терморезака или термобура. Пуск горелки производится с помощью пускового рычага б. Нажатием на рычаг открывается пусковой клапан б .и вода начинает, в свою очередь, давить на поршень

7 гидроцилиндра 8, увлекая его. Шток 8 поршня давит на рычаг 9 и открывает пусковые клапаны 10 и 11 керосина и кислорода, и

5 горелка выходит на рабочий режим. Если рычаг освободится, то пружина 12, прижимая клапан б к гнезду, прекращает подачу воды в гидроц илиндр 8.

Под действием пружины 18 поршень 7 воз10 вращается в исходное положение. Штоки пусковых клапанов 10 и 11 освобождаются.

Пружины 14 прижимают их и отсекают подачу кислорода и керосина по трубкам 15 и

1б в камеру сгорания.

15 Горелка переходит на дремлющий режим.

Питание горелки керосином и кислородом, а также подача воды к камере сгорания на дремлющем режиме производится по обводным (параллельным) каналам, последователь20 но с которыми установлены дроссели 4, при помощи которых предварительно задается необходимый для поддержания дремлющего режима расход соответствующих компонентов.

25 Предмет изобретения

Автоматическое пусковое устройст во для управления горелками термобуров или терморезаков, включающее подающий элемент го201269

Составитель Романова

Редактор Гришина

Корректоры: Г. И, Плешакова и С. Ф. Гоптаренко

Техред Л. Я. Бриккер

Заказ 3453/7 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр, Сапунова, 2 рючей смеси механизм, магистраль для ох. лаждающей среды и пусковые клапаны, отличающееся тем, что, с целью сокращения времени пуска горелок и повышения надежности работы устройства, оно выполнено с гидроцилиндром, соединенным с магистралью для охлаждающей среды, а в подающем элементы горючей смеси механизме и магистрали для охлаждающей среды установлены регулируемые дроссели. лке3000 упса
