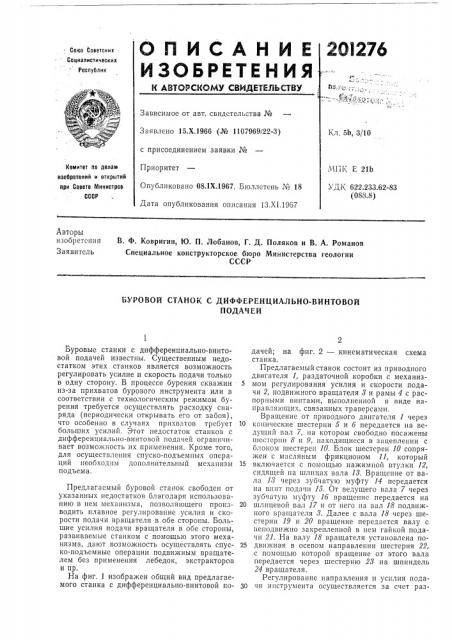

Реферат



2OI276

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15,Х.1966 (¹ 1107969/22-3) с присоединением заявки №

Приоритет

Опубликовано 08.IX.1967. Бюллетень ¹ 18

Дата опубликования описания 13.XI.19á7

Кл. 5Ь, 3/10

ЧПК Е 21b

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 622.233.62-83 (088.8) Авторы изобретения

Заявитель

В. Ф. Ковригин, Ю. П. Лобанов, Г. Д. Поляков и В. А. Романов

Специальное конструкторское бюро Министерства геологии

СССР

БУРОВОЙ СТАНОК С ДИФФЕРЕНЦИАЛЬНО-ВИНТОВОЙ

ПОДАЧЕЙ

Буровые станки с дифференциально-винтовой подачей известны. Существенным недостатком этих станков является возможность регулировать усилие и скорость подачи только в одну сторону, В процессе бурения скважин из-за прихватов бурового инструмента или в соответствии с технологическим режимом бурения требуется осуществлять расходку снаряда (периодически открывать его от забоя), что особенно в случаях прихватов требует больших усилий. Этот недостаток станков с дифференциально-винтовой подачей ограничивает возможность их применения. Кроме того, для осуществления спуско-подъемных операций необходим дополнительный механизм подъема.

Предлагаемый буровой станок свободен от указанных недостатков благодаря использованию в нем механизма, позволяющего производить плавное регулирование усилия и скорости подачи вращателя в обе стороны. Большие усилия подачи вращателя в обе стороны, развиваемые станком с помощью этого механизма, дают возможность осуществлять спуско-подъемные операции подвижным вращателем без применения лебедок, экстракторов и пр.

На фиг. 1 изображен общий вид предлагаемого станка с дифференциально-винтовой подачей; на фиг. 2 — кинематическая схема станка.

Предлагаемый станок состоит из приводного двигателя 1, раздаточной коробки с механиз5 мом регулирования усилия и скорости подачи 2, подвижного вращателя 8 и рамы 4 с распорными винтами, выполненной в виде направляющих, связанных траверсами.

Вращение от приводного двигателя 1 через

10 конические шестерни 5 и б передается на ведущий вал 7, на котором свободно посажены шестерни 8 и 9, находящиеся в зацеплении с блоком шестерен 10. Блок шестерен 10 сопряжен с масляным фрикционом 11, который

15 включается с помощью нажимной втулки 12, сидящей на шлицах вала 18. Вращение от вала 18 через зубчатую муфту 14 передается на винт подачи 15. От ведущего вяла 7 через зубчатую муфту 16 вращение передается на

20 шлицевой вал 17 и от него па вал 18 подвижного вращателя 8. Далее с вала 18 через шестерни 19 и 20 вращение передается валу с неподвижно закрепленной в нем гайкой подачи 21. На валу 18 вращателя установлена по25 движная в осевом направлении шестерня 22, с помощью которой вращение от этого вала передается через шестерьно 28 на шпиндель

24 вращателя.

Регулирование направления и усилия пода30 чи инструмента осуществляется за счет раз201276 ности скоростей вращения винта подачи 15 и гайки 21, причем гайка 21 имеет постоянное нерегулируемое число оборотов, а скорость вращения винта подачи может изменяться.

Усилие подачи регулируется степенью поджатия масляного фрикциона 11. Для подачи вращателя в направлении забоя вращение от ведущего вала 7 с помощью скользящей шпонки 25 передается на шестерню 9, находящуюся в зацеплении с венцом а блока шестерен

10, Возникающая при этом разность чисел оборотов винта подачи 15 и гайки 21 сообщает вращателю движение к забою. При включении с помощью скользящей шпонки 25 шестерни 8, находящейся в зацеплении с венцом б блока шестерен 10, и соответствующем подборе передаточного числа возникает такая разность чисел оборотов винта подачи 15 и гайки 21, в результате которой вращатель движется от забоя.

Для осуществления быстрого обратного (холостого) хода масляный фрикцион 11 выключается и подвижная втулка 12 затормаживается путем прижатия ее к корпусу раздаточной коробки. При этом винт подачи 15 останавливается, а гайка подачи начинает быстро наворачиваться на винт, сообщая при этом движение вращателю с наибольшей скоростью в сторону, обратную от забоя.

Предмет изобретения

10 Буровой станок с дифференциально-винтовой подачей, содержащий привод, подвижной вращатель, раму и механизм регулирования скорости, усилия и направления подачи вращателя, отличающийся тем, что, с целью обес15 печения плавного реверсивного регулирования усилия и скорости подачи вращателя, механизм регулирования выполнен в виде двух свободно сидящих на приводном валу и включаемых поочередно скользящей шпонкой зуб20 чатых колес и блока шестерен, сопряженного с винтом подачи вращателя через масляный фрикцион.

201276

Фиг.2
