Реферат

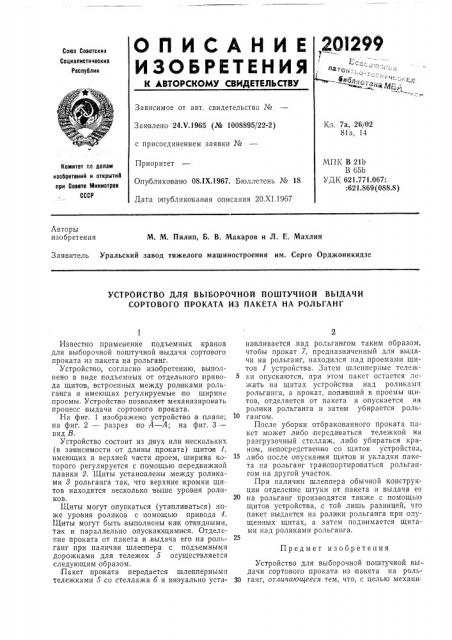

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 7а, 26/02

81а, 14

Заявлено 24.V.1965 (¹ 1008895/22-2) с присоединением заявки №

Приоритет

Опубликован о 08ЛХ.1967. Бюллетень № 18

Дата опубликования описания 20.XI.1967

МПК В 21b

В 65b

УДК 621.771.067:

:621.869(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. М. Пилип, Б. В. Макаров и Л. Е, Махлин

Заявитель Уральский завод тяжелого машиностроения им, Серго Орджоникидзе

УСТРОИСТВО ДЛЯ ВЫБОРОЧНОЙ ПОШТУЧНОЙ ВЫДАЧИ

СОРТОВОГО ПРОКАТА ИЗ ПАКЕТА НА РОЛЪГАНГ

Предмет изобретения

Известно применение подъемных кранов для выборочной поштучной выдачи сортового проката из пакета на рольганг.

Устройство, согласно, изобретению, выполнено в виде подъемных от отдельного привода щитов, встроенных между рол и ками рольганга и имеющих регулируемые по ширине проемы. Устройство позволяет механизировать процесс выдачи сортового проката.

На фиг. 1 изображено устройство,в плане; на фиг. 2 — разрез по А — А; на фиг. 3— вид В.

Устройство состоит из двух или нескольких (в зависимости от длины проката) щитов 1, имеющих в верхней части проем, ширина которого регулируется с помощью 1перед вижной планки 2. Щиты установлены между роликами 8 рольганга так, что верхние кромки щи. тов находятся несколько выше уровня роликов.

Щиты могут опуокаться (ута пливаться) ниже уровня роликов с помощью привода 4.

Щиты могут быть выполнены как откидными, так и параллельно опускающимися. Отделение проката от пакета и выдача его на рольганг при наличии шлеппера с подъемными дорожками для тележек б осуществляется следующим образом.

Пакет проката передается шлеппернымн тележками 5 со стеллажа б и визуально устана вливается над ро".oüãàíãîì таким образом, чтобы прокат 7, предназначенный для выдачи на рольганг, находился пад .проемами щитов 1 устройства. Затем шлепперпые тележки опускаются, при этом пакет остается лежать на щитах устройства над роликами рольганга, а прокат, попадавший в проемы щитов, отделяется от пакета и опускается на ролишки рольганга и затем убирается роль10 гангом.

После уборки отбракованного проката пакет может либо передаваться тележкой на разгрузочный стеллаж, либо убираться краном, непосредственно со щитов устройства, либо после опускания щитов и укладки пакета на рольганг транспортироваться рольгапгом на другой участок.

При наличии шлеппера обычной конструкции отделение штуки от пакета и выдача ее

20 на рольганг производятся также с помощью щитов устройства,,с той лишь разницей, чго пакет выдается на ролнки рольганга при опущенных щитах, а затем поднимается щитами над роликами рольганга.

Устройство для выборочной поштучной вы= дачи сортового проката из пакета на роль30 ганг, отличающееся тем, что, с целью механи

201299 встроенных между роликами рольганга и имеющих регулируемые по ширине проемы. б

Т

Ф 1

А -А,m

Составитель Б. Бейнфест

Корректоры: Е. Н. Гудзова и С. Ф. Гоптаренко

Редактор П. Середин Техред Л. Я. Бриккер

Заказ 3453, !4 Тираж 535 Подгписн.>е

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 зации процесса выдачи, оно выполнено IB аиде подъемных от отдельного привода щитов, Ф, цт
