Патент ссср 201349
Патент 201349
Авторы
Классы МПК
Патент ссср 201349
Иллюстрации
Реферат

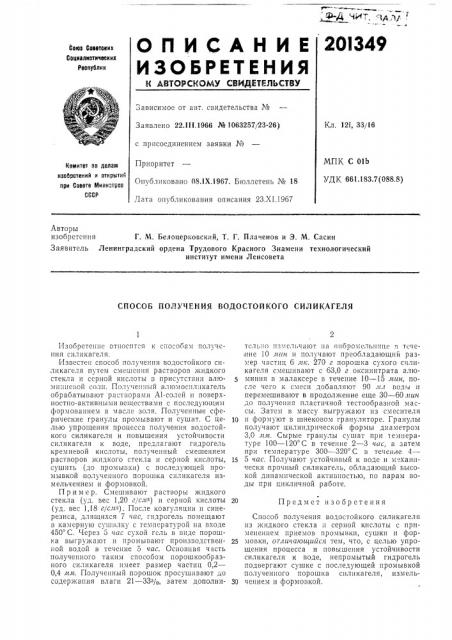

20I349
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Н АВТОРСИОМУ СВИДЕТЕЛЬСТВУ союз Соеетоиих
Социелиоти1еоких
Реоптблии
Зависимое от авт. свидетельства М
Кл, 12i, 33/16
Заявлено 22.I II.1966 № 1063257/23-26) с присоединением заявки ¹
Приоритет
Опубликовано 08.1Х.1967. Бюллетень № 18
Лата опубликования описания 23.XI.1967
МПК С Oib
УДК 661.183,7(088.8) Комитет по лелем изобретений и открытий при Спеете Минизтроо
CGCP
Авторы изобретения Г. М, Белоцерковский, T. Г. Плаченов и Э. М. Сасин
Заявитель Ленинградский ордена Трудового Красного Знамени технологический институт имени Ленсовета
СПОСОБ ПОЛУЧЕНИЯ ВОДОСТОЙКОГО СИЛИКАГЕЛЯ
Предмет изобретения
Изобретение относится к способам получения силикагеля.
Известен способ получешгя водостойкого силикагеля путем смешения растворов жидкого стекла и серной кислоты в присутствии алюми шевой соли. Полу епный à Iioìîñè,÷ëêàãåëü обрабатывают растворами А1-солей и поверхностно-активными веществами с последующим формованием в масле золя. Полученные сферические гранулы промывают и сушат, С целью упрощения процесса получения водостойкого силикагеля и повышения устойчивости силикагеля к воде, предлагают гидрогель кремневой кислоты, полученный смешением растворов жидкого стекла и серной кислоты, сушить (до промыьки) с последующей промывкой полученного порошка силикагеля измельчением и формовкой.
Пример. Смешивают растворы жидкого стекла (уд. вес 1,20 г слз) и серной кислоты (уд. вес 1,18 г/слз). После коагуляции и синерезиса, длящихся 7 час, гидрогель помещают в камерную сушилку с температурой на входе
450 С. Через 5 час сухой гель в виде порошка выгружают и промывают производственной водой в течение 5 час. Основная часть полученного таким способом порошкообразного силикагеля имеет размер частиц 0,2—
0,4 мл. Полученный порошок просушивают до содержания влаги 21 — 33%, затем дополнительно измельчают па впбромельшще в течение 10 иан и получают преобладающий размер частиц б лк. 270 г порошка сухого спликагеля смешивают с б3,0 г оксинитрата алюминия B малаксере в течение 10 — 15 мин., после чего к смеси добавляют 90 .ил воды и перемешивают в продолжение еще 30 — бО.иин до получения пластичной тестообразной массы. Затем в массу выгружают из смесителя
10 и формуют в шнековом грануляторе. Гранулы получают цилиндрической формы диаметром
3,0 лл. Сырые гранулы сушат при температуре 100 — 120 C в течение 2 — 3 час, а затем при температуре 300 — 320 C в течение 4—
15 5 час. Получают устойчивый к воде и м ханпчески прочный силикагель, обладающий высокой динамической активностью, по парам воды при цикличной работе.
Способ получения водостойкого силикагеля из жидкого стекла il серной кислоты с применением приемов промывки, сушки и фор25 мовкп, отличающийся тем, что, с целью упрощения процесса и повышения устойчивости силикагеля к воде, непромытый гидрогель подвергают сушке с последующей промывкой полученного порошка силикагеля, измель30 чением и формовкой.
