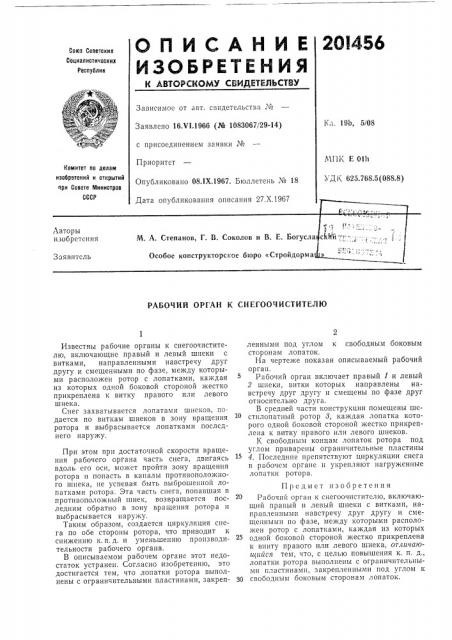

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

1 191т 5/08

Заявлено 16М.1966 (№ 1083067/29-14) с присоединением заявки №

Приоритет

Опубликовано 08.1Х.1967. Ьюллетень № 18

МГ1К Е Olh

УДК 625.768.5(088.8) Комитет по делам изобретений и открытий при Совете Министров

РАБОЧИЙ ОРГАН К СНЕГООЧИСТИТЕЛЮ

Известны рабочие органы к снегоочистителю, включающие правый и левый шнеки с витками, направленными навстречу друг другу и смещенными по фазе, между которыми расположен ротор с лопатками, каждая из которых одной боковой стороной жестко прикреплена к витку правого или левого шнека.

Снег захватывается лопатами шнеков, подается по виткам шнеков в зону вращения ротора и выбрасывается лопатками последнего наружу.

При этом при достаточной скорости вращения рабочего органа часть снега, двигаясь вдоль его оси, может пройти зону вращения ротора и попасть в каналы противоположного шнека, не успевая быть выброшенной лопатками ротора. Эта часть снега, попавшая в противоположный шнек, возвращается последним обратно в зону вращения ротора и выбрасывается наружу.

Таким образом, создается циркуляция снега по обе стороны ротора, что приводит к снижению к. п. д. и уменьшению производительности рабочего органа.

В описываемом рабочем органе этот недостаток устранен. Согласно изобретению, это достигается тем, что лопатки ротора выполнены с ограничительными пластинами, закрепленными под углом к свободным боковым сторонам лопаток.

На чертеже показан описываемый рабочий орган.

Рабочий орган включает правый 1 и левый

2 шнеки, витки которых направлены навстречу друг другу и смещены по фазе друг относительно друга.

В средней части конструкции помещены шестилопатный ротор 8, каждая лопатка которого одной боковой стороной жестко прикреплена к витку правого или левого шнеков.

К свободным концам лопаток ротора под углом приварены ограничительные пластины

4. Последние препятствуют циркуляции снега в рабочем органе и укрепляют нагруженные лопатки ротора.

Предмет изобретения

2О Рабочий орган к снегоочистителю, включающий правый и левый шнеки с витками, направленными навстречу друг другу и смещенными по фазе, между которыми расположен ротор с лопатками, каждая из которых одной боковой стороной жестко прикреплена к винту правого или левого шнека, отличаюи ийся тем, что, с целью повышения к. п. д,, лопатки ротора выполнены с ограничительными пластинами, закрепленными под углом к

SO свободным боковым сторонам лопаток, 201456
