Реферат



20l48I

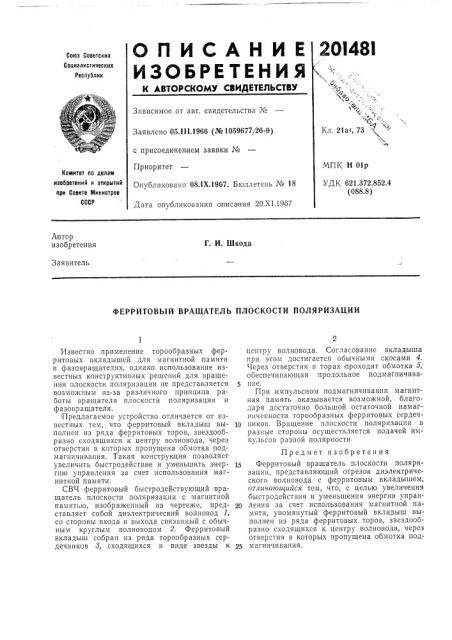

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Советских

Социалистических

Республик,+g

°;Ъ

,Фо .,Г,,Э, т „, о.

Кл, 21а4, 73

Зависимое от авт. свидетельства №

Заявлено 05. I I1.1966 (№ 1059677/26-9) с присоединением заявки №

Приоритет

Опубликовано 08.1Х.1967. Бюллетень № 18

Дата опубликования описания 20.XI.1967

МПК Н 01р

УДК 621.372.852.4 (088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

А втор изобретения

Г. И. Шкода

Заявитель

ФЕРРИТОВЪ|Й ВРАЩАТЕЛЪ ПЛОСКОСТИ ПОЛЯРИЗАЦИИ

Известно применение торообразных ферритовых вкладышей для магнитной памяти в фазовращателях, однако использование известных конструктивных решений для вращения плоскости поляризации не представляется возможным из-за различного принципа работы вращателя плоскости поляризации и фазовращателя. Предлагаемое устройство отличается от известных тем, что ферритовый вкладыш выполнен из ряда ферритовых торов, звездообразно сходящихся к центру волновода, через отверстия в которых пропущена обмотка подмагничивания. Такая конструкция позволяет увеличить быстродействие и уменьшить энергию управления за счет использования магнитной памяти.

СВЧ ферритовый быстродействующий вращатель плоскости поляризации с магнитной памятью, изображенный на чертеже, представляет собой диэлектрический волновод 1, со стороны входа и выхода связанный с обычным круглым волноводом 2. Ферритовый вкладыш собран из ряда торообразных сердечников 8, сходящихся в виде звезды к центру волновода. Согласование вкладыша при этом достигается обычными скосами 4.

Через отверстия в торах проходит обмотка 5, обеспечивающая продольное подмагничиван нее.

При импульсном подмагничивании магнитная память оказывается возможной, благодаря достаточно большой остаточной намагниченности торообразных ферритовых сердечпиков. Вращение плоскости поляризации в разные стороны осу|цествляется подачей импульсов разной полярности.

Предмет изобретения

1s Ферритовый вращатель плоскости поляризации, представляющий отрезок диэлектрического волновода с ферритовым вкладышем, отличающийся тем, что, с целью увеличения быстродействия и уменьшения энергии управ2р ления за счет использования магнитной памяти, упомянутый ферритовый вкладыш выполнен из ряда ферритовых торов, звездообразно сходящихся к центру волновода, через отверстия в которых пропущена обмотка под2б магничивания, 201481
