Способ получения гомогенных анионитовыхмембран

Способ получения гомогенных анионитовыхмембран

Иллюстрации

Показать все

Реферат

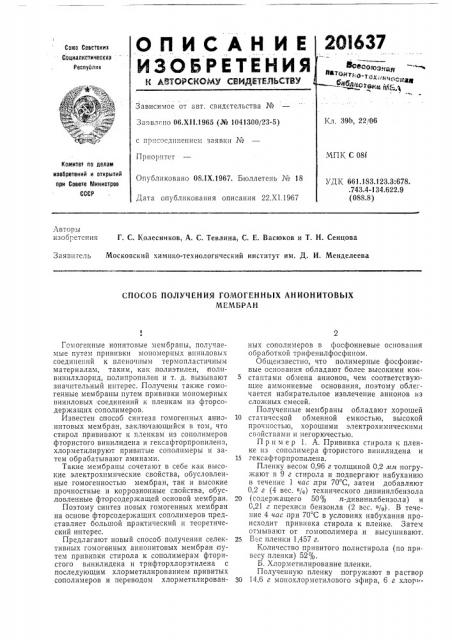

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

20I637

Союз Совстскиз

Социалистичесниа

Республик

+++COlOgqgyg

Щт щ., йб -тех„,„ч, «Яотвнм у „-™

Зависимое от авт. свидетельства №

Заявлено 06.XI I;1965 (№ 1041300/23-5) Кл. 39b, 22i06 с прнсосднненнсм заявки ¹

Приоритет

МПК С 08!

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08ЛХ.1967. Бюллетень № 18

Дата опубликования описания 22.Х1.1967

УДК 661.183.123.3:678. .743.4-134.622.9 (088.8) Авторы изобретения Г. С. Колесников, A. C. Тевлина, С. Е, Васюков и Т. Н. Сенцова

Заявигель Московский химико-технологический инсгитут им. Д. И. Менделеева

СПОСОБ ПОЛУЧЕНИЯ ГОМОГЕННЫХ АНИОНИТОВЬ!Х

МЕМБPP Н

Гомогенные ионитовые мембраны, получаемые путем прививки мопомерпых виниловых соединений к пленочным термопластичным материалам, таким, как полиэтилен, поливннилхлорид, полипропилен и т. д. вызывают значительный интерес. Получены также гомогенные мембраны путем прививки мономерных виниловых соединений к пленкам из фторсодержащих сополимеров, Известен способ синтеза гомогенных анионитовых мембран, заключающийся в том, что стирол прививают к пленкам из сополимеров фтористого винилидена и гексафторпропилен;1, хлорметилируют привитые сополимеры и затем обрабатывают аминами.

Такие мембраны сочетают в себе как высокие электрохимические свойства, обусловленные гомогенностью мембран, так и высокие прочностные и коррозионные свойства, обусловленные фторсодержащей основой мембран.

Поэтому синтез новых гомогенных мембран на основе фторсодержащих сополимеров представляет большой практический и теоретический интерес.

Предлагают новый способ получения селективных гомогвнных анионитовых мембран путем прививки стирола к сополимерам фтористого винилидена и трифторхлорэтилена с последующим хлорметилированием привитых сополимеров и переводом хлорметилированных сополимеров в фосфониевые основания обработкой трифенилфосфином.

Общеизвестно, что полимерные фосфониевые основания обладают более высокими константами обмена анионов, чем соответствующие аммониевые основания,:поэтому облегчается избирательное извлечение анионов из сложных смесей.

Полученные мембраны обладают хорошей

10 статической обменной емкостью, высокой прочностью, хорошими электрохимическнми свойствами н негорючестью.

Пример 1. А. Прививка стирола к пленке из сополимера фтористого винилидена и

15 гексафторпропилена.

Пленку весом 0,96 г толщиной 0,2 иле погружают в 9 г стирола и подвергают набуханию в течение 1 час,при 70 С, затем добавляют

0,2 г (4 вес. %) технического дивинилбензола

20 (содержащего 50% и-дивинилбензола) и

0,21 г перекиси бензоила (2 вес. %). В течение 4 час при 70 С в условиях набухания происходит прививка стирола к пленке. Затем отмывают от гомополимера и высушивают.

25 В=с пленки 1,457 г.

Количество привитого полистирола (по привесу пленки) 52%.

Б. Хлорметилирование пленки.

Полученную пленку погружают в раствор

30 14,6 г монохлорметилового эфира, 6 г хлори201637

Составитель Г. Русских

Редактор С. А, Барсуков Текред Л. Я. Бриккер

Корректоры; С. Ф. Гоптареико и В. В. Крылова

Заказ 3447!13 Тира>к Бзб Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 стого тионила, взятого в качестве:водоотнимающего агента,, и, 1,7 г катализатора ZnC12.

В течение 12 час при температуре 50 С происходит хлорметилирование пленки. Затем пленку отмывают- метанолом, водой и высушивают. Степень хлорметилирова ния в расчете на одно бензольное ядро около 94% (по привесу и по содержанию хлора).

Вес пленки 1,68 г.

В. Фосфинирование.

Хлорметилированную пленку погружают в

10 мл 40%-ного раствора трифенилфосфина в этиловом спирте и нагревают в течение 12 час при температуре 70 С. Затем пленку отмывают метиловым спиртом и высушивают.

Мембрана имеет СОЕ по 0,1 н, раствору

АдХОа = 1,2 мг экв/г, Удельное сопротивление о,б = 50 — 70 ом/см. Число переноса ПА =

= 0,98 в 0,01 — 0,1 М растворах КС1. Механическая прочность: ор„р — — 320 кг/см2. Термостойкость: при,кипячении в воде в течение

5 6 час СОЕ не изменяется.

Предмет изобретения

Способ получения гомогенных анионитовых мембран путем привитой сополимеризации

10 стирола к пленкам из сополимеров фтористого винилидена и геисафторпропилена, хлорметилирования полученных привитых сополимеров и последующей обработки органическим основанием, отличающийся тем, что, с целью

15 получения селективных и негорючих ионитовых мембран, в качестве органического основания применяют трифенилфосфин.
