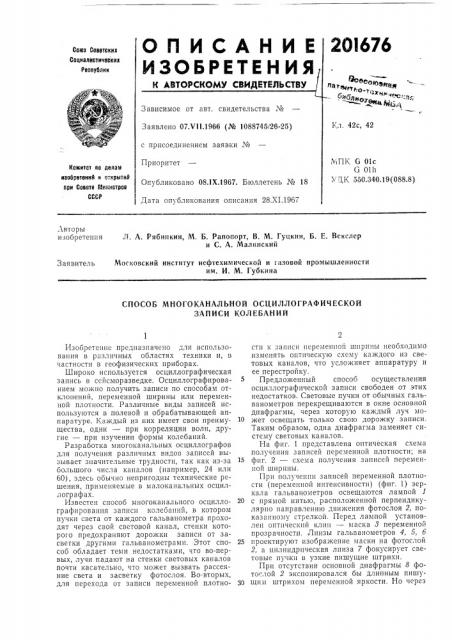

И С А Н И Е 20l676

Союэ Советских

Социалиотииеоких

Республик т ® т;

@сеео тiiо-т@, НОтэ„ц ., "*

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹ с

Кл. 42с, 42

Заявлено 07.VI1.1966 (№ 1088745/26-25) с присоединением заявки №

Приоритет

Опубликовано 08.1Х.1967. Бюллетень № 18

Дата опубликования описания 28.XI.1967

tViHK 6 01с

G 011т

У К 550.340.19(088.8) Комитат пс делам иэсбретеиий и открытии при Сосете Мииистрсе

СССР

Авторы изобретения

Л. А. Рябинкин, М, Б. Рапопорт, В. M. Гуцкин, Б. Е, Векслер и С. А. Малинский

Московский институт нефтехимической и газовой промышленности им. И. М. Губкина

Заявитель

СПОСОБ МНОГОКАНАЛЬНОЙ ОСЦИЛЛОГРАФИЧЕСКОЙ

3 А П И С И КОЛ Е БА Н И Й

Изобретеш1е предназначено для использования в различных областях техники и, в частности в геофизических приборах.

Широко используется осциллографическая запись в сейсморазведке. Осциллографированием можно получить записи по способам отклонений, переменной ширины или переменной плотности. Различные виды записей используются в полевой и обрабатывающей аппаратуре. Каждый из них имеет свои преимущества, одни — при корреляции волн, другие — при изучении формы колебаний.

Разработка многоканальных осциллографов для получения различных видов записей вызывает значительные трудности, так как из-за большого числа каналов (например, 24 или

60), здесь обычно непригодны технические решения, применяемые в малоканальных осциллографах.

Известен способ многоканального осциллографирования записи колебаний, в котором пучки света от каждого гальванометра проходят через свой световой канал, стенки которого предохраняют дорожки записи от засветки другими гальванометрами. Этот способ обладает теми недостатками, что во-первых, лучи падают на стенки световых каналов почти касательно, что мо кет вызвать рассеяние света и засветку фотослоя. Во-вторых, для перехода от записи переменной плотностн к записи переменной ширины необходимо изменять оптическую схему каждого из световых каналов, что усложняет аппаратуру и ее перестройку.

Предложенный способ осуществления осциллографической записи свободен от этих недостатков. Световые пучки от обычных гальванометров перекрещиваются в окне основной диафрагмы, через которую каждый луч мо10 жет освещать только свою дорожку записи.

Таким образом, одна диафрагма заменяет систему световых каналов.

На фиг. 1 представлена оптическая схема получения записей переменной плотности; на

15 фиг. 2 — схема получения записей переменной ширины.

При получении записей переменной плотности (переменной интенсивности) (фиг. 1) зеркала гальванометров освещаются лампой 1

20 с прямой нитью, расположенной перпендикулярно направлению движения фотослоя 2, показанному стрелкой. Перед лампой установлен оптический клип — маска 8 переменной прозрачности. Линзы гальванометров 4, 5, 6

25 проектируют изображение маски на фотослой

2, а цилиндрическая линза 7 фокусирует световые пучки в узкие пишущие штрихи.

При отсутствии основной диафрагмы 8 фотослой 2 экспонировался бы длинным пишу3() щим штрихом переменной яркости. Но через

201676

15 го

3 окно основной диафрагмы на фотослой 2 попадает изображение только небольшого участка оптического клина 3.

При отсутствйи сигналов зеркала гальванометров 4, 5, 6 устанавливаются так, что они проектируют,на фотослой 2 через окно основной диафрагмй 8 среднюю часть оптического клина 8, имеющую среднюю прозрачность.

При повороте плоскости зеркала гальванометра изображение маски смещается, и яркость светового пy÷llÿ, п)lонlсдшего 1ерез ОкнО основной диафрагмы 8, изменяется.

Липза 9 собирает свет лампы на зеркалах гальванометров, увеличивая яркость пишущих штрихов.

При получении записей переменной ширины единственное отличие оптической схемы (фиг. 2 ) от описанной заключается в замене оптического клина вспомогательной диафрагмой 10, устанавливаемой перед лампой 11 и закрывающей края нити. Необходимость введения вспомогательной диафрагмы 10 вызывается тем, что края нити светятся менее ярко, чем ее средняя часть. При отсутствии сигналов зеркала гальванометров 12, 18, 14 установлены так, что освещают только половину окна основной диафрагмы 15, при этом на светочувствительном слое пишущие штрихи освещают только половину каждой дорожки.

Записываемые сигналы, поворачивая зеркала гальванометров, увеличивают или уменьшают освещенную часть окна основной диафрагмы 15, что приводит к увеличению или уменьшешпо ширины дорожек на фотослое 16.

Следует отметить, что немодулированный (прямолинейный) край дорожки на фотослое, образованный ограничением светового пучка основной диафрагмы, получается менее резким, чем модулированный сигналом (волнистый) край, так как линза гальванометра проектирует на фотослой окно вспомогательной 10, а не основной 15 диафрагмы. Но высокая резкость прямого края и не нужна; кроме того, благодаря очень малому относительному отверстию линзы гальванометра, расфокусировка немодулированного края пишущего штриха незначительна, если основная диафрагма 15 расположена посредине между гальванометрами 12, 18, 14 и фотослое;1 16 илн Оливке к фстослою. Это условие практически всегда выполняется, так как ширина дорожки записи, как правило, мала, меньше расстояния между центрами зеркал гальванометров.

Переход от записи переменной плотности к записи переменной ширины осуществляется заменой оптического клина перед нитью лампы вспомогательной диафрагмой.

Для получения обычных записей по способу отклонений нужно убрать основную диафрагму, а перед нитью лампы вместо вспомогательной диафрагмы нли оптического клина установить диафрагму с узкой вертикальной щелью. Другим вариантом является поворот нити лампы на 90, в этом случае диафрагMB 1Iepe ;I;Iìïoé не ну кна.

Предмет изобретения

Способ многоканальной осциллографической записи колебаний в виде дорожек переменной плотности или переменной ширины, основанный на отклонении записываемыми сигналами зеркал гальванометров, отличаюи ийся тем, что, с целью повышения эффективности записи, световые пучки гальваноъlеTpOB, Осве1цаеыых источником света через оптический клин или через диафрагму, ограничивают общим для всех гальванометров окном основной диафрагмы.
