20I723

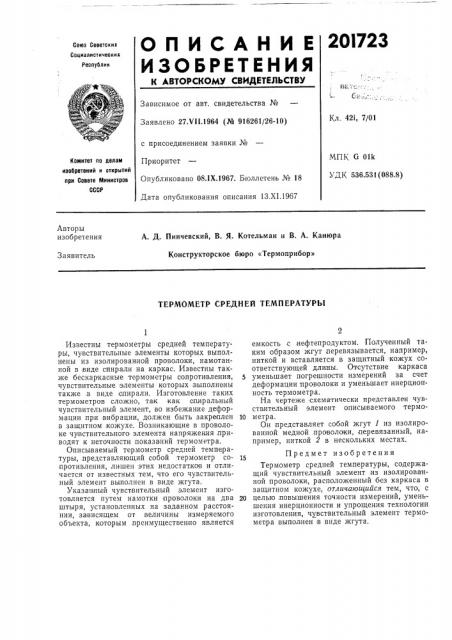

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 421, 7/01

Заявлено 27.V11.1964 (№ 916261/26-10) с присоединением заявки ¹

Приоритет

Опубликовано 08,IX.1967. Бюллетень № 18

Дата опубликования описания 13.XI.19б7

МПК G 01k

УДК 536.531(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Д. Пинчевский, В. Я. Котельман и В. А. Канюра

Конструкторское бюро «Термоприбор»

Заявитель

ТЕРМОМЕТР СРЕДНЕЙ ТЕМПЕРАТУРЫ

Известны термометры средней температуры, чувствительные элементы которых выполнены из изолированной проволоки, намотанной в виде спирали на каркас. Известны также бескаркасные термометры сопротивления, чувствительные элементы которых выполнены также,в виде спирали. Изготовление таких термометров сложно, та к как спиральный чувствительный элемент, во избежание деформации .при вибрации, должен быть закреплен в защитном .кожухе. Возникающие в проволоке чувствительного элемента напряжения,приводят к неточности показаний термометра.

Описываемый термометр средней температуры,,представляющий собой термометр сопротивления, лишен этих недостатков и отличается от известных тем, что его чувствительный элемент выполнен в виде жгута.

Указанный чувствительный элемент изготовляется путем намотки проволоки на два штыря, установленных на заданном расстоянии, зависящем от величины измеряемого объекта, которым .преимущественно является емкость с нефтепродуктом. Полученный таким образом жгут,перевязывается, например, ниткой и вставляется в защитный кожух соответствующей длины. Отсутствие каркаса уменьшает погрешности измерений за счет деформации проволоки и уменьшает инерционность термометра.

На чертеже схематически представлен чувствительный элемент описываемого термо10 метра.

Он представляет собой жгут 1 из изолированной медной .проволоки, перевязанный, например, ниткой 2 в нескольких местах.

Предмет изобретения

Термометр средней температуры, содержащий чувствительный элемент из изолированной проволоки, расположенный без каркаса в защитном кожухе, отличающийся тем, что, с

20 целью, повышения точности измерений, уменьшения инерционности и упрощения технологии изготовления, чувствительный элемент термометра выполнен в виде жгута.

201723

Составитель И. И. Дубсон

Техред Т. П. Курилко Корректоры; Е. Ф. Полионова и Н. И. Быстрова

Редактор А. А. Эйдис

Типография, пр. Сапунова, 2

Заказ 3455/17 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
