Пневматическое двухмембранное реле дискретногодействия

Пневматическое двухмембранное реле дискретногодействия

Иллюстрации

Показать все

Реферат

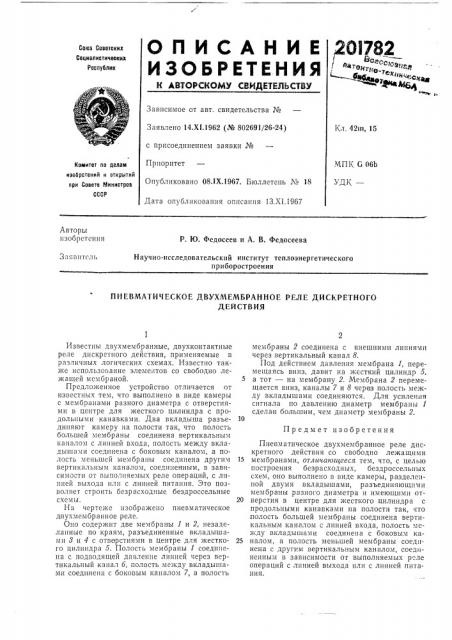

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сова Соеетоких

Социалиотичеоких

Реопублии

Зависимое от авт. свидетельства №

Кл. 42tn, 15

Заявлено 14.Х1.1962 (№ 802691/26-24) с присоединением заявки №

Приоритет

Опубликовано 08.IX.1967. Бюллетень ¹ 18

МПК 6 06b

Комитет по делам изобретеиий и открытий при Соеете Миниотрое

СССР

УДК—

Дата опубликования описания 13.XI.1967

Авторы изобретения

Р. Ю. Федосеев и A. В. Федосеева

Заяшггсль

Научно-исследовательский институт теплоэнергетического приборостроения

ПНЕВМАТИЧЕСКОЕ ДВУХМЕМБРАННОЕ РЕЛЕ ДИСКРЕТНОГО

ДЕЙСТВИЯ

Предмет изобретения

Известны двухмембранные, двухконтактные реле дискретного действия, применяемые в различных логических схемах. Известно также использование элементов со свободно лежащей мембраной.

Предложенное устройство отличается от известных тем, что выполнено в виде камеры с мембранами разного диаметра с отверстиями в центре для жесткого цилиндра с продольными канавками. Два вкладыша разъединяют камеру на полости так, что полость большей мембраны соединена вертикальным каналом с линией входа, полость между вкладышами соединена с боковым каналом, а полость меньшей мембраны соединена другим вертикальным каналом, соединенным, в зависимости от выполняемых реле операций, с ливией выхода или с линией питания. Это позволяет строить безрасходные бездроссельные схемы.

На чертеже изображено пневматическое двухмембранное реле.

Оно содерхкит две мембраны 1 и 2, незалелапные по краям, разъединенные вкладышами 8 и 4 с отверстиями в центре для жесткого цилиндра 5. Полость мембраны 1 соединена с подводящей давление линией через вертикальный канал б, полость между вкладьппами соединена с боковым каналом 7, а полость мембраны 2 соединена с внешними линиями через вертикальный канал 8.

Под действием давления мембрана 1, перемещаясь вниз, давит на жесткий цилиндр 5, а тот — на мембрану 2. Мембрана 2 перемещается вниз, каналы 7 и 8 через полость между вкладышами соединяются. Для усиления сигнала по давлению диаметр мембраны 1 сделан большим, чем диаметр мембраны 2.

Пневматическое двухмембранное реле дискретного действия со свободно лежащими

15 мембранами, отличающееся тем, что, с целью построения безрасходных, бездроссельных схем, оно выполнено в виде камеры, разделенной двумя вкладышами, разъединяющими мембраны разного диаметра и имеющими от20 верстия в центре для жесткого цилиндра с продольными канавками на полости так, что ,полость большей мембраны соединена вертикальным каналом с линией входа, полость между вкладышами соединена с боковым ка25 налом, а полость меньшей мембраны соединена с другим вертикальным каналом, соединенным в зависимости от выполняемых р"ле операций с линией выхода или с линией питания.

201782 д 5 4
