Патент ссср 201870

Патент ссср 201870

Иллюстрации

Показать все

Реферат

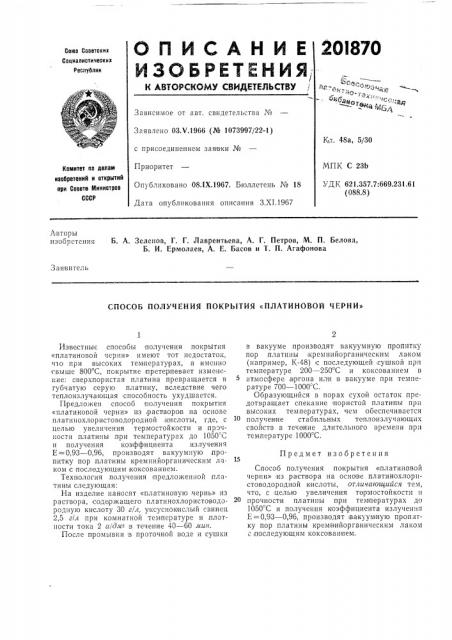

20I870

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ /

Зависимое от авт. свидетельства №

Заявлено ОЗ.Н.1966 (№ 1073997/22-1) с присоединением заявки №

Приоритет

Опубликовано 08.IX.1967. Бюллетень № 18

Дата опубликования описания ЗЛ1.1967

Кл. 48а, 5/30

МПК С 23b

УДК 621.357.7:669.231,61 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Б. А. Зеленов, Г. Г. Лаврентьева, А. Г. Петров, М. П. Белова, Б. И. Ермолаев, A. E. Басов и Т. П. Агафонова

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПОКРЫТИЯ «ПЛАТИНОВОЙ ЧЕРНИ»

Известные способы получения покрытия

«платиновой черни» имеют TOT недостаток, по при высоких температурах, а именно свыше 800 С, покрытие претерпевает изменение: сверхпористая платина превращается в губчатую серую платину, вследствие чего теплоизлучающая способность ухудшается. предложен способ получения покрытия

«платиновой черни» из растворожив на основе платинохлористоводородной,кислоты, где, с целью увеличения термостойкости и прочности платины,при температурах до 1050"С и получения коэффициента излучения

Е =0,93 — 0,96, производят вакуумную пропитку пор платины кремнийорганическим ла. ком с последующим коксованием.

Технология получения предложенной платины следующая:

На изделие наносят «платиновую чернь» из раствора, содержащего платинохлористо водородную кислоту 30 г/г, уксуснок ислый свинец

2,5 г/л при комнатной температуре и плотности тока 2 а/ди- в течение 40 — 60 иин.

После промывки в проточной воде и сушки в вакууме производят вакуумную пропитку п ор п л а T I I l I bI к р е м н и и о р Г а н и ч е с к и м л а 1< о м (например, К-48) с последующей,сушкой при температуре 200 — 250 С и коксованием в атмосфере а|ргона или:в вакууме при температуре 700 †10"C.

Образующийся в порах сухой остаток предотвращает спекание пористой платины прн высоких температурах, чем обеспечивается получен ие стабильных теплоизлучающих свойств в течение длительного времени прн температуре 1000 С.

Предмет изобретения

Способ получения покрытия «платиновой черни» из раствора на основе платинохлористоводородной кислоты, отличающийся тем, что, с целью увеличения тормостойкости и

2О прочности платины при температурах до

1050 С и получения коэффициента излучения

Е=0,93 — 0,96, производят, вакуумную пропнтку пор платины кремнийорганическим лаком с последующим коксованием.
