Реферат



20l882

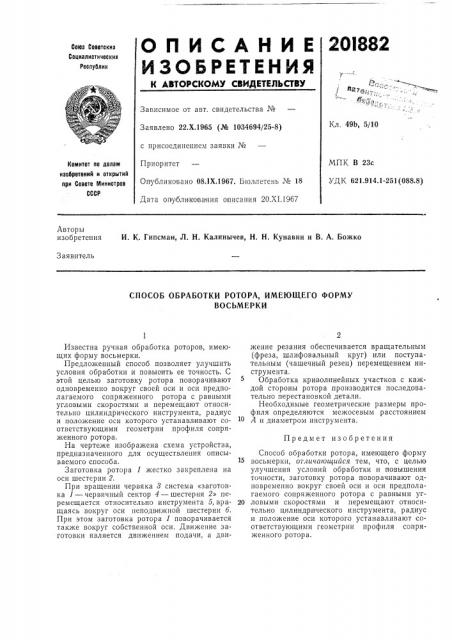

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 49b, 5/10

Заявлено 22.Х.1965 (№ 1034694/25-8) с присоединением заявки №

Приоритет

МПК В 23с

УДК 621.914.1-251(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08.1Х.1967. Бюллетень № 18

Дата опубликования о|писания 20.XI.1967

Авторы изобретения

И. К. Гипсман, Л. Н. Калинычев, Н. Н. Кунавин и В. А. Божко

Заявитель

СПОСОБ ОБРАБОТКИ РОТОРА, ИМЕЮЩЕГО ФОРМУ

ВОСЬМЕРКИ

Предмет изобретения

Известна ручная обработка роторов, имеющих форму восьмерки.

Предложенный способ позволяет улучшить условия обработки и повысить ее точность. С этой целью заготовку ротора поворачивают одновременно вокруг своей оси и оси предполагаемого сопряженного ротора с равными угловыми скоростями и перемещают относительно цилиндрического инструмента, радиус и положение оси которого устанавливают соответствующими геометрии профиля сопряженного ротора.

На чертеже изображена схема устройства, предназначенного для осуществления описываемого способа.

Заготовка ротора 1 жестко закреплена на оси шестерни 2.

При вращении червяка 8 система «заготовка 1 — червячный сектор 4 — шестерня 2» перемещается относительно инструмента 5, вращаясь вокруг оси неподвижной шестерни 6.

При этом заготовка ротора 1 поворачивается также вокруг собственной оси, Движение заготовки является движением подачи, а движение резания обеспечивается вращательным (фреза, шлифовальный круг) или поступательным (чашечный резец) перемещением инструмента, Обработка KpHBQJIHHeHHbIx участков с каждой стороны ротора производится последовательно перестановкой детали, Необходимые геометрические размеры профиля определяются межосевым расстоянием

А и диаметром инструмента.

Способ обработки ротора, имеющего форму восьмерки, orличаюи1ийся тем, что, с целью улучшения условий обработки и повышения точности, заготовку ротора поворачивают одновременно вокруг своей оси и оси предполагаемого сопряженного ротора с равными уг20 ловыми скоростями и перемещают относительно цилиндрического инструмента, радиус и положение оси которого устанавливают соответствующими геометрии профиля сопряженного ротора.
