Установка для галтовки деталей
Иллюстрации
Реферат
2OI929

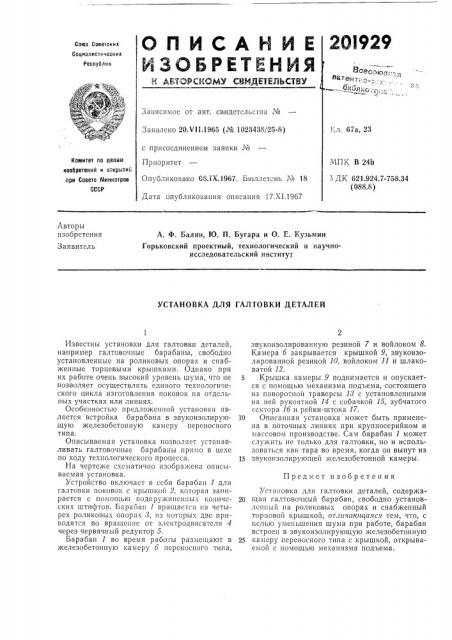

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
N АВТОР СVQAAУ СВИДЕТЕЛЬСТВУ
Сон)з Саеетскик
Сациеоистическик
Республик
Зависимое от авт. свидетельства №
Заявлено 2О.И 1965 (¹ 1023438j25-8) Кл. 67а, 23 с присоединением заявки №
Приоритет
Комитет по делаи
МПК В 24b . ДК 621.924.7-758.34 (088.8) изобретений и откргитий при Совете й1ииистрав
СССР
Опубликовано 68.1Х.196% Бюллетень Ы 18
Дата опубликования описания 17.XI.1967
Авторы изобретения
Заявитель
А. Ф. Балин, Ю. П. Бугара и О. E. Кузьмин
Горьковский проектный, технологический и научноисследовательский институт
УСТАНОВКА ДЛЯ ГАЛТОВКИ ДЕТАЛЕЙ звукоизолированную резиной 7 и войлоком 8.
Камера б закрывается крышкой 9, звукоизолированной резиной 10, войлоком ll и шлаковатой 12.
5 Крышка камеры 9 поднимается и опускается с помощью механизма подъема, состоящего из поворотной траверсы 1 > с установленными на ней рукояткой 14 с собачкой 15, зубчатого сектора 1б и рейки-штока 17.
10 Описанная установка может быть применена в поточных линиях при крупносерийном и массовом производстве. Сам барабан 1 может служить не только для галтовки, но и использоваться как тара во время, когда он вынут из
15 звукоизолирующей железобетонной камеры.
Установка для галтовки деталей, содержа20 щая галтовочпый барабан, свободно установленный на роликовых опорах и снабженный торцовой крышкой, отлачающаяся тем, что, с целью уменьшения шума при работе, барабан встроен в звукоизолирующую железобетонную
25 камеру переносного типа с крышкой, открываемой с помощью механизма подъема.
Известны установки для галтовки деталей, например галтовочные барабаны, свободно установленные на роликовых опорах и снабженные торцевыми крышками. Однако при их работе очень высокий уровень шума, что не позволяет осуществлять единого технологического цикла изготовления поковок на отдельных участках или линиях.
Особенностью предло>кенной установки является встройка барабана в звукоизолирующую железобетонную камеру переносного типа.
Описываемая установка позволяет устанавливать галтовочные барабаны прямо в цехе по ходу технологического процесса, На чертеже схематично изображена описываемая установка.
Устройство включает в ссбя барабан 1 для галтовки поковок с крышкой 2, которая запирается с помощью подпру>кинсн ых конических штифтов. Барабан 1 вращается на четырех роликовых опорах >, пз которых две приводятся во вращение от электродвигателя 4 через червячный редуктор 5.
Барабан 1 во время работы размещают в железобетонную камеру б переносного типа, Предмет изобретения
201929
Составитель T. М. Ермакова
Техред Т. П, Курнлко Корректоры: Е. Н. Гудзова и Г. И. Г!лешакова
Редактор Т. А. Янина
Типография, пр. Сапунова, 2
Заказ 3458/14 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССГ
Москва, Центр, пр. Серова, д. 4
