Реферат

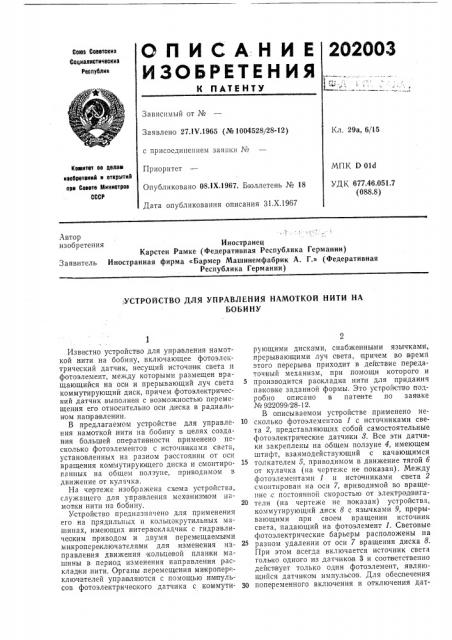

GnHCAHHE

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

202003

Союа Соеетских

Социалистических

Республин

Зависимый от №

Заявлено 27 1Ч.1965 (№ 1004528/28-12) Кл. 29а, 6f15 с присоединением заяьки №

Коххитет оо лолам иоооротеиий и открытий ори Сооото Миииотров

СССР

МПК О 011

УДК 677 46 051 7 (088.8) Приоритет

Опубликовано 08.1Х,1967. Бюллетень № 18

Дата опубликования описания 31.Х.1967

Иностранец

Карстен Рамке (Федеративная Республика Германии) Иностранная фирма «Бармер Машинемфабрик А. Г.» (Федеративная

Республика Германии) Автор изобретения

Заявитель,УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ НАМОТКОЙ НИТИ НА

БОБИНУ

Известно устройство для упра|вления намоткой нити на бобину, включающее фотоэлектрический датчик, несущий источник света и фотоэлемент, между которыми размещен вращающийся на оси и прерывающий луч света коммутирующий диск, причем фотоэлектрический датчик выполнен с возможностью перемещения его относительно оси диска в радиальном нап|равлении.

В предлагаемом устройстве для управления намоткой нити на бобину в целях создания большей оперативности применено несколько фотоэлементов с источниками света, установленных на разном расстоянии от осн вращения коммутирующего диска и смонтированных на общем ползуне, приводимом в движение от кулачка.

На чертеже изображена схема устройстьа, служащего для управления механиз мам намотки нити на бобину.

Уст рой ство предназначено для применения

его на прядильных и кольцакрутильных машинах, имеющих нитераскладчик с гидравлическим приводом и двумя перемещаемыми микропереключателями для изменения направления движения кольцевой планоки машины в период изменения направления раскладки нити. Органы,перемеш1ения микропер»ключателей управляются с помощью импульсов фотоэлектрического датчика с коммутирующими диска ми, снабженными язычками, прерывающими луч света, причем во время этого перерыва приходит в действие передаточный механизм, при помощи которого и

5 производится раскладка нити для придания паковке заданной формы. Это устройство подробно описано в патенте по заявке № 922099/28-12.

В описываемом устройстве применено не10 сколько фотоэлементов с источниками света 2, представляющих собой самостоятельные фотоэлектрические датчики 8. Все эти датчики закреплены на общем ползуне 4, имеющем штифт, взаимодействующий с качающимся

15 толкателем 5, приводимом в движение тягой б от кулачка (на чертеже не показан). Между фотоэлементами и источниками света 2 смонтирован на оси 7, приводимой во вращение с постоянной скоростью от электродвига20 теля (на чертеже не показан) устройства, коммутирующий диск 8 с язычками 9, прерывающими при своем вращении источник света, падающий на фотоэлемент !. Световые фотоэлектрические барьеры расположены на

25 разном удалении от оси 7 вращения диска 8.

При этом всегда включается источник свега только одното из датчиков 3 и соответственно действует только один фотоэлемент, являющийся датчиком импульсов. Для обеспечения

З0 попеременного включения и отключения дат202003

Предмет изобретения

Редактор Наумова Техред А. А. Камышникова Корректоры: Н. И. Быстрова и И. Л. Кириллова

Заказ 3279j17 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 чиков в соответствии с пропраммным заданием световые фотоэлектрические барьеры соединены проводами 10, 11 с переключателем 12, который соединен проводом 18 со специальньгми командаконгроллерами (на чертеже не показаны), выполненными в вид е блокирующих .выключателей.

К раме того, для смещения фотоэле ктриче-, ских барьеров датчики могут быть смещены по отношению к диску 8 качающимся толкателем 5.

Глубина захода коммутирующего диска в световые фотоэл ектричеокие барьеры и воздействие выступающих язычков на эти барьеры Определяет влияние устройства на перемещение кольцевой планоки машины и та ким путем управляет намоткой нити на бобину по определенной программе.

Устрой ство для управления намоткой нити на бобину включающее фотоэлектричеокий датчик, радиально перемещаемый относительно оси вращения прерывающето луч света коммутирующего диска, отличающееся тем, что в нем применено неоколыко фотоэлементов с источниками света, установленных па разном расстоянии от оси вращения коммутирующего диска и смонтированных на общем ползуне, приводимом в движение от кулачка устрой с ива.
