Реферат

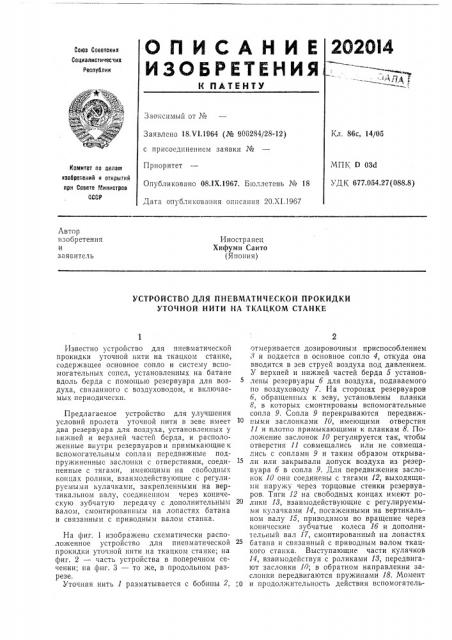

2О2О14

Союз Советских

Социалистичесчих

Республик

Зависимый от №

Кл. 86с, 14/05

Заявлено 18.VI.1964 (¹ 906284/28-12) с присоединением заявки №

Приоритет

Опубликовано 08ЛХ.1967. Бюллетснь № 18

Дата опубликования описания 20.XI.1967

МПК D 03d

УДК 677.054.27(088.8) Комитет по лолам изобретений и открмтий при Совете Министров

СССР

Автор изобретения и заявитель

Иностранец

Хифуми Camo (Япония) УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОЙ ПРОКИДКИ

УТОЧНОЙ НИТИ НА ТКАЩКОМ СТАНКЕ

Известно устройство для пневматической прокидки уточной нити на ткацком станке, содержащее основное сопло и систему вспомогательных сопел, установленных на батане вдоль берда с помощью резервуара для воздуха, связанного с воздуховодом, и включаемых периодически.

Предлагаемое устройство для улучшения условий пролета уточной нити в зеве имеет два резервуара для воздуха, установленных у нижней и верхней частен бсрда, и расположенные внутри резервуаров и примыкающие к вспомогательным соплам передвижные подпружиненные заслонки с отверстиями, соединенные с тягами, имеющими на свободных концах ролики, взаимодействующие с регулируемыми кулачками, закрепленными на вертикальном валу, соединенном через коническую зубчатую передачу с дополнительным валом, смонтированным на лопастях батана и связанным с приводным валом станка.

На фиг. 1 изображено схематически расположенное устройство для пневматической прокидки уточной нити на ткацком станке; EIa фиг. 2 — часть устройства в поперечном сечении„.на фиг. 3 — то же, в продольном разрезе.

Уточная нить 1 разматывается с бобины 2, отмеривается дозировочным приспособлением

8 и подается в основное сопло 4, откуда она вводится в зев струей воздуха под давлением.

У верхней и нижней частей берда 5 установлены резервуары 6 для воздуха, подаваемого по воздуховоду 7. На сторонах резервуаров

6, обращенных к зеву, установлены планки

8, в которых смонтированы вспомогательные сопла 9. Сопла 9 перекрываются передвижными заслонками 10, имеющими отверстия

11 и плотно примыкающими к планкам 8. Положение заслонок 10 регулируется так, чтобы отверстия 11 совмещались или не совмещались с соплами 9 и таким образом открывали или закрывали допуск воздуха из резервуара 6 в сопла 9. Для передвижения заслонок 10 они соединены с тягами 12, выходящими наружу через торцовые стенки резервуаров. Тяги 12 на свободных концах имеют ролики И, взаимодействующие с регулируемыми кулачками 14, посаженными на вертикальном валу 15, приводимом во вращение через конические зубчатые колеса 16 и дополнительный вал 17, смонтированный на лопастях батана и связанный с приводным валом ткацкого станка. Выступающие части кулачков

14, взаимодействуя с роликами 18, передвигают заслонки 10; в обратном направлении заслонки передвигаются пружинами 18. Момент

"-0 и продолжительность действия вспомогатель202014 ных сопел 9 определяется конфигурацией кулачков и их посадкой на валу 15.

Сопла 9 устанавливаются как можно ближе к берду 5 с целью образования воздушной прослойки около поверхности берда в то время, как основное сопло 4 прокидывает уточную нить 1. Воздух из вспомогательных сопел 9 помогает полету уточной нити, не позволяя ей касаться берда, и поэтому уточная ить прокидывается в зеве без препятствий.

Предмет изобретения

Устройство для пневматической прокидки уточной нити на ткацком станке, содержащее основное сопло и систему вспомогательных сопел, установленных на батане вдоль берда с помощью резервуара для воздуха, связанного с воздуховодом и включаемых периодически, отличаюи ееся тем, что оно имеет два резервуара д, гя воздуха, установленных у нижней и верхней частей берда, и расположенные впутри резервуаров и примыкающие и вспомогательным соплам передвижные подпружиненные заслонки с отверстиями, соединенные с тягами, имеющими на свободных концах ролики, взаимодействующие с регулируемыми кулачками, закрепленными на вертикальном валу, соединенном через коническую зубчатую передачу с дополнительным валом, смонтированным на лопастях батана и связанным с приводным валом станка.

202014

1„ л1

Редактор Наумова

Заказ 3280/!7 Тираж 535 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Составитель Н. Тииде

Тскрсд А. A. Камышиикова

Корректоры: Е. Н. Гудзова и В. В. Крылова
