,20204I

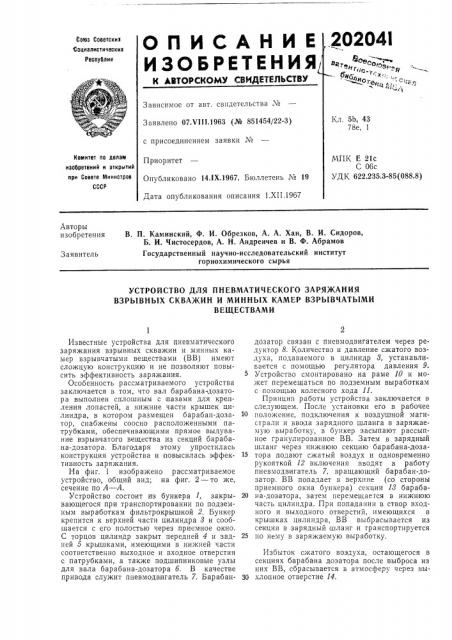

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соеетскиа

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07.VII 1.1963 (№ 851454/22-3) с присоединением заявки ¹

Кл. 5Ь, 43

78е, 1

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Е 21с

С Обс

УДК 622.235.3-85(088.8) Приоритет

Опубликовано 14.IX.1967. Бюллетень № 19

Дата опубликования описания I.XII.1967

Авторы изобретения

В. П. Каминский, Ф. И. Обрезков, А. А. Хан, В. И. Сидоров, Б. И. Чистосердов, А. Н. Андреичев и В. Ф. Абрамов

Государственный научно-исследовательский институт горнохимического сырья

Заявитель

УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО ЗАРЯЖАНИЯ

ВЗРЫВНЫХ СКВАЖИН И МИННЫХ КАМЕР ВЗРЫВЧАТЫМИ

ВЕЩЕСТВАМИ

Известные устройства для пневматического заряжания взрывных скважин и минных камер взрывчатыми веществами (ВВ) имеют сложную конструкцию и не позволяют повысить эффективность заряжания.

Особенность рассматриваемого устройства заключается в том, что вал барабана дозатора выполнен сплошным с пазами для крепления лопастей, а нижние части крышек цилиндра, в котором размещен барабан-дозатор, снабжены соосно расположенными патрубками, обеспечивающими прямое выдувание взрывчатого вещества из секций барабана-дозатора. Благодаря этому упростилась конструкция устройства и повысилась эффективность заряжания.

На фиг. 1 изображено рассматриваемое устройство, общий вид; на фиг. 2 — то же, сечение по А — А.

Устройство состоит из бункера 1, закрывающегося при транспортировании по подземным выработкам фильтрокрышкой 2. Бункер крепится к верхней части цилиндра 8 и сообшается с его полостью через приемное окно.

С торцов цилиндр закрыт передней 4 и задней 5 крышками, имеющими в нижней части соответственно выходное и входное отверстия с патрубками, а также подшипниковые узлы для вала барабана-дозатора б. В качестве привода служит пневмодвигатель 7. Барабандозатор связан с пневмодвигателем через редуктор 8. Количество и давление сжатого воздуха, подаваемого в цилиндр 3, устанавливается с помощью регулятора давления 9.

Устройство смонтировано на раме 10 и может перемещаться по подземным выработкам с помощью колесного хода 11.

Принцип работы устройства заключается в следующем. После установки его в рабочее положение, подключения к воздушной магистрали и ввода зарядного шланга в заряжаемую выработку, в бункер засыпают рассыпное гранулированное ВВ. Затем в зарядный шланг через нижнюю секцию барабана-доза15 тора подают сжатый воздух и одновременно рукояткой 12 включения вводят в работу пневмодвигатель 7, вращающий барабан-дозатор. ВВ попадает в верхние (со стороны приемного окна бункера) секции 18 бараба20 на-дозатора, затем перемещается в нижнюю часть цилиндра. При попадании в створ входного и выходного отверстий, имеющихся в крышках цилиндра, ВВ выбрасывается из секции в зарядный шланг и транспортируется

25 по нему в заряжаемую выработку.

Избыток сжатого воздуха, остающегося в секциях барабана дозатора после выброса из них ВВ, сбрасывается в атмосферу через выЗО хлопное отверстие 14.

20204i йгалЫ

Ую/ух

Составитель М. Рогач

Редактор Т. Н. Каранова Техред Л. Я. Бриккер Корректоры: Т. Д. Чунаева и И. Е. Черняк

Заказ 3611/10 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

В процессе заряжания бункер непрерывно загружается взрывчатым веществом.

Предмет изобретения

Устройство для пневматического заряжания взрывных скважин и минных камер взрывчатыми веществами, состоящее из загрузочного бункера, барабана-дозатора, цилиндра для его размещения, редукционного клапана, редуктора,. пневмодвигателя и глушителя, отличающееся тем, что, с целью упрощения конструкции и повышения эффективности заряжания, вал барабана-дозатора выполнен сплошным с пазами для крепления лопастей, а нижние части крышек цилиндра, в котором размещен барабан-.дозатор, снабжены соосно расположенными патрубками, обеспечивающими прямое выдувание взрывчатого вещества из секций барабана-доза10 тора.
