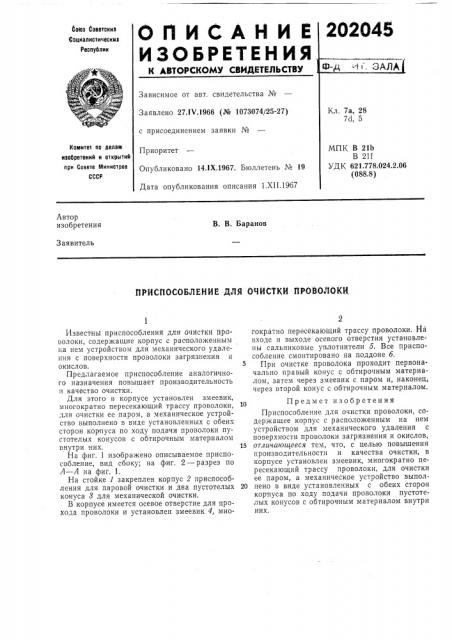

ОЙ ИСАЙИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетских Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 27.IV.1966 (№ 1073074/25-27) с присоединением заявки №
Приоритет
Опубликовано 14,IX,1967. Бюллетень № 19
Дата опубликования описания I.XII.19б7
Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
В. В. Баранов
Заявитель
ПРИСПОСОБЛЕНИЕ ДЛЯ ОЧИСТКИ ПРОВОЛОКИ.
Известнь1 приспособлений для очнсткн 11ро волоки, содержащие корпус с расположенным на нем устройством для механического удаления с поверхности проволоки загрязнения и окислов. 5
Предлагаемое приспособление аналогичного назначения повышает производительность и качество очистки.
Для этого в корпусе установлен змеевик, многократно пересекающий трассу проволоки, для очистки ее паром, а механическое устройство выполнено в виде установленных с ооеих сторон корпуса по ходу подачи проволоки пу. стотелых конусов с обтирочным материалом внутри них. 15
На фиг, 1 изображено описываемое приспособление, вид сбоку; на фиг. 2 — разрез по
А — А на фиг. 1.
На стойке 1 закреплен корпус 2 приспособления для паровой очистки и два пустотелых 20 конуса 3 для механической очистки.
В корпусе имеется осевое отверстие для прохода проволоки и установлен змеевик 4, многократно пересекающий трассу проволоки. Йа входе и выходе осевого отверстия установлены сальниковые уплотнители 5. Все приспо собление смонтировано на поддоне б.
При очистке проволока проходит первоначально правый конус с обтирочным материалом, затем через змеевик с паром и, наконец, через второй конус с обтирочным материалом.
Предмет изобретения
Приспособление для очистки проволоки, содержащее корпус с расположенным на нем устройством для механического удаления с поверхности проволоки загрязнения и окислов, отличающееся тем, что, с целью повышения производительности и качества очистки, в корпусе установлен змеевик, многократно пересекающий трассу проволоки, для очистки ее паром, а механическое устройство выполнено в виде установленных с обеих сторон корпуса по ходу подачи прово.токи пустотелых конусов с обтирочным материалом внутри них, 202045
