Реферат

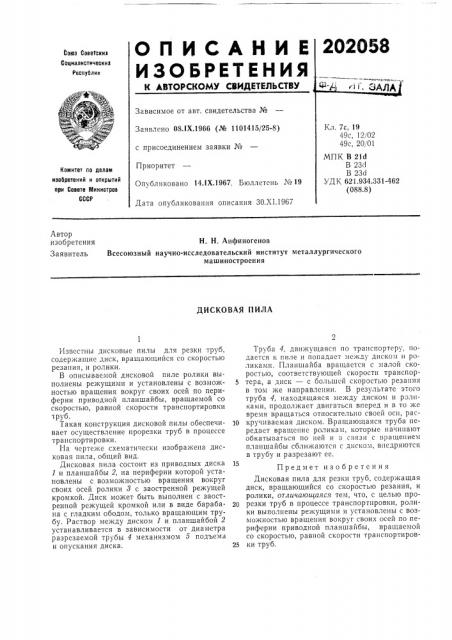

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.1Х.1966 (Xu 1101415/25-8) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий ори Сосете Министров

СССР

Опубликовано 14.IX.1967. Бюллетень № 19

Дата опубликования описания 30.Х!.1967

Автор изобретения

Заявитель

Н. Н. Анфиногенов

Всесоюзный научно-исследовательский институт металлургического машиностроения

ДИСКОВАЯ ПИЛА

1 !звестны дисковые пилы для резки труб, содержащие диск, вращающийся со скоростью резания, и ролики.

В описываемой дисковой пиле ролики выполнены режущими и установлены с возможностью вращения вокруг своих осей по периферии приводной планшайбы, вращаемой со скоростью, равной скорости транспортировки труб.

Такая конструкция дисковой пилы обеспечивает осуществление прорезки труб в процессе транспортировки.

1-!а чертеуке схематически изображена дисковая пила, общий вид.

Дисковая пила состоит из приводных диска

1 и планшайбы 2, на периферии которой установлены с возможностью вращения вокруг своих осей ролики 8 с заостренной режущей кромкой. Диск может быть выполнен с заостренной режущей кромкой или в виде барабана с гладким ободом, только вращающим трубу. Раствор между диском 1 и планшайбой 2 устанавливается в зависимости от диаметра разрезаемой трубы 4 механизмом 5 подъема и опускания диска.

Труба 4, движущаяся по транспортеру, подается к пиле и попадает между диском и роликами. Планшайба вращается с малой скоростью, соответствующей скорости транспор5 тера, а диск — с большей скоростью резания в том же направлении. B результате этого труба 4, находящаяся между диском и роликами, продолжает двигаться вперед и в то же время вращаться относительно своей оси, рас10 кручиваемая диском. Вращающаяся труба передает вращение роликам, которые начинают обкатываться по ней и в связи с вращением планшайбы сближаются с диском, внедряются в трубу и разрезают ее.

Предмет изобретения

Дисковая пила для резки труб, содержащая диск, вращающийся со скоростью резания, и ролики, отличающаяся тем, что, с целью про20 резки труб в процессе транспортировки, ролики выполнены режущими и установлены с возможностью вращения вокруг своих осей по периферии приводной планшайбы, вращаемой со скоростью, равной скорости транспортиров25 ки труб.

202058
