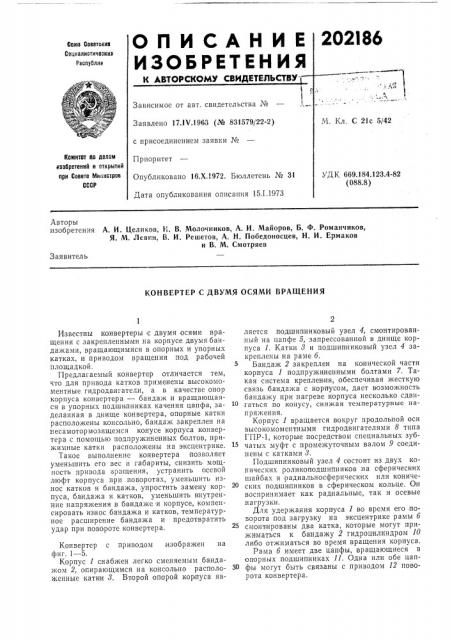

ОГ1ИСАНИ

ИЗОБРЕТЕН И

Союз Советскии

Социалистическиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и

Зависимое от авт. свидетельства № л. С 21с 5/42

Заявлено 17.IV.1963 (№ 831579/22-2) с присоединением заявки №

Приоритет

Опубликовано 16.Х.1972. Бюллетень № 31

Дата опубликования описания 15.1.1973

Еотлитет ао делам изобретений и открытий ори Совете Министров

GGCP

669.184.123.4-82 (088.8) Авторы изобретения A. И. Целиков, Н. В. Молочников, А. И. Майоров, Б. Ф. Романчиков, Я. М. Левин, В. И. Решетов, А. H. Победоносцев, Н. И. Ермаков и В, М. Смотряев

Заявитель

КОНВЕРТЕР С ДВУМЯ ОСЯМИ ВРАЩЕНИЯ

Известны конвертеры с двумя осями вращения с .закрепленными на корпусе двумя бандажами, вращающимися в опорных и упорных катках, и приводом вращения под рабочей площадкой.

Предлагаемый конвертер отличается тем, что для привода катков применены высокомоментные гидродвигатели, а в качестве опор корпуса конвертера — бандаж и вращающаяся в упорных подшипниках качения цапфа, заделанная в днище конвертера, опорные катки располо>кены консольно, бандаж закреплен на несамотормозящемся конусе корпуса конвертера с помощью подпружиненных болтов, прижимные катки расположены на эксцентрике.

Такое выполнение конвертера позволяет уменьшить его вес и габариты, снизить мощность привода вращения, устранить осевой люфт корпуса при поворотах, уменьшить износ катков и бандажа, упростить замену корпуса, бандажа и катков, уменьшить внутренние напряжения в бандаже и корпусе, компенсировать износ бандажа и катков, температурное расширение бандажа и предотвратить удар при повороте конвертера.

Конвертер с приводом изображен на фиг. 1 — 5.

Корпус 1 снабжен легко сменяемым банда>ком 2, опирающимся на консольно располо>кенные катки >. Второй опорой корпуса является подшипниковый узел 4, смонтированный на цапфе 5, запрессованной в днище корпуса 1. Катки 8 и подшипниковый узел 4 закреплены на раме б.

Бандаж 2 закреплен на конической части корпуса 1 подпружиненными болтами 7. Такая система крепления, обеспечивая жесткую связь бандажа с корпусом, дает возможность бандажу при нагреве корпуса несколько сдвигаться по конусу, снижая температурные напря>кения.

Корпус 1 вращается вокруг продольной оси высокомоментными гидродвигателями 8 типа

ГПР-1, которые посредством специальных зубчатых муфт с промежуточным валом 9 соединены с катками > .

Подшипниковый узел 4 состоит из двух конических роликоподшипников на сферических шайбах и радиальносферических или конических подшипников в сферическом кольце. Он воспринимает как радиальные, так и осевые нагрузки.

Для удержания корпуса 1 во время его,ïoворота под загрузку на эксцентрике рамы б смонтированы два катка, которые могут прижиматься к бандажу 2 гидроцилиндром !0 либо отжиматься во время вращения корпуса.

Рама б имеет две цапфы, вращающиеся в опорных подшипниках 11. Одна или обе цап30 фы могут быть связаны с приводом 12 поворота конвертера.

202186

Предмет изобретения

1. Конвертер с двумя осями вращения, содержащий укрепленный на корпусе бандаж, опирающийся на приводные катки, предназначенные для вращения конвертера вокруг продольной оси, цапфу, заделанную в днище корпуса, вращающуюся в упорном подшипнике рамы, опирающийся на прижимные катки при поворотах, снабженный приводами вращения и поворота, отличающийся тем, что, с целью уменьшения веса и габаритов конвертера, снижения мощности привода вращения, устранения осевого люфта корпуса при поворотах и уменьшения износа катков и бандажа, для привода катков применены высокомоментные гидродвигатели, а в качестве опор корпуса конвертера — бандаж и вращающаяся в упорных подшипниках качения цапфа, заделанная в днище корпуса, 2. Конвертер по п, 1, отличающийся тем, что, с целью упрощения замены, корпуса конвертера, бандажа и катков, опорные катки расположены консольно.

3. Конвертер по п. 1, отличающийся тем, что, с целью уменьшения внутренних напряжений в бандаже и корпусе при температурных

10 расширениях корпуса, бандаж закреплен на несамотормозящемся конусе корпуса конвертера с помощью подпружиненных болтов.

4. Конвертер по п. 1, отличающийся тем, что, с целью компенсации, износа бандажа и кат15 ков, температурного расширения бандажа .и предотвращения удара при повороте конвертера, прижимные катки установлены на эксцентрр и ке.

202186

В- 6(подернуто) иг.
