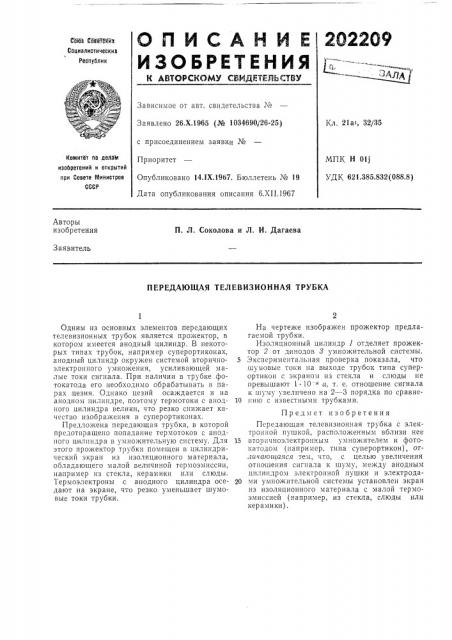

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ os воббтбкйх

Социалистических

Ъ

Республик

3/ д

Зависимое от авт. свидетельства ¹

Заявлено 26.Х.1965 (¹ 1034690/26-25) Кл. 21а>, 32/35 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 011

УДК 621.385.832(088.8) Опубликовано 14.llX.1967. Бюллетень № 19

Дата опубликования описания 6.ХП.1967

Авторы изобретения

П. Л. Соколова и Л. И. Дагаева

Заявитель

ПЕРЕДАЮЩАЯ ТЕЛЕВИЗИОННАЯ ТРУБКА

Одним из основных элементов передающих телевизионных трубок является прохкектор, B котором имеется анодный цилиндр. В некоторых типах трубок, например суперортиконах, анодный цилиндр окружен системой вторичноэлектронного умножения, усиливающей малые токи сигнала, При наличии в трубке фотокатода его необходимо обрабатывать в парах цезия. Однако цезий осаждается и на анодном цилиндре, поэтому термотоки с анодного цилиндра велики, что резко снижает качество изобра кения в суперортиконах.

Предложена передающая трубка, в которой предотвращено попадание термотоков с анодного цилиндра в умно>кительную систему. Для этого прожектор трубки помещен в цилиндрический экран из изоляционного материала, обладающего малой величиной термоэмиссии, например из стекла, керамики или слюды, Термоэлектроны с анодного цилиндра оседают на экране, что резко уменьшает шумовые токи трубки.

На чертеже изображен прожектор предлагаемой трубки.

Изоляционный цилиндр 1 отделяет прожектор 2 от динодов 8 умножительной системы.

5 Зксперихгентальная проверка показала, что шумовые токи па выходе трубок типа суперортикон с экраном из стекла и слюды не превышают 1 ° 10 > a, т. е. отношение сигнала к шуму увеличено на 2 — 3 порядка по сравнеI0 пию с известными трубками.

Предмет изобретения

Передающая телевизионная трубка с электронной пушкой, расположенным вблизи нее

15 вторичноэлектронным умножителем и фотокатодом (например, типа суперортикон), от,гичагогааяся тем, что, с целью увеличения отношения сигнала к шуму, между анодным цилиндром электронной пушки и электрода20 ми умножительной системы установлен экран из изоляционного материала с малой термоэмиссией (например, из стекла, слюды или керамики) .

202209
