Способ статистической коррекции телевизионного сигнала
Патент 202211
Классы МПК
Способ статистической коррекции телевизионного сигнала
Иллюстрации
Реферат

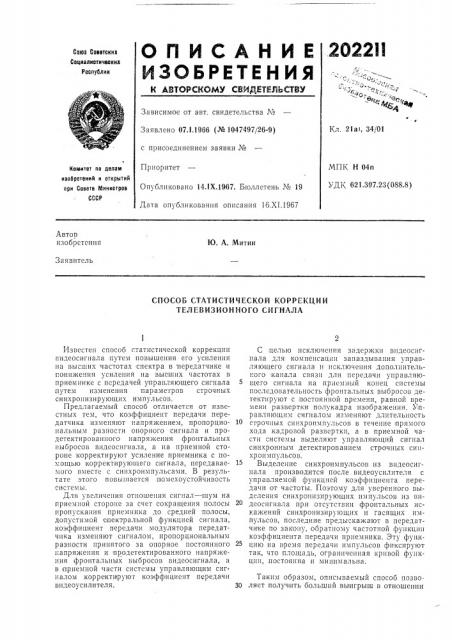

2О22И
Союз Советских
Социалиотичеоких
Республик
Зависимое от авт. свидетельства ¹
Кл. 21а, 34/01
Заявлено 07 1.1966 (№ 1047497(26-9) с присоединением заявки №
Комитет по делам иаобретеиий и открытий при Совете Министров
СССР
МПК И 04п
УДК 621.397.23(088.8) Приоритет
Опубликовано 14.IX.1967. Бюллетень № 19
Дата опубликования описания 16.XI.1967
Автор изобрстения
1О, А. Митин
Заявитель
СПОСОБ СТАТИСТИЧЕСКОЙ КО11Е1,ЦИИ
ТЕЛЕВИЗИОКИОГО СИГНАЛА
Известен способ статистичсской коррекции видеосигнала путем повышения его усиления на высших частотах спектра в передатчике и гонижения усиления на высших частотах в приемнике с передачей управляющего сигнала путем изменения параметров строчных синхронизирующих импульсов.
Предлагаемый способ отличается от известных тем, что коэффициент передачи передатчика изменяют напряжением, пропорциональным разности опорного сигнала и продетектированного напряжения фронтальных выбросов видеосигнала, а на приемной стороне корректируют усиление приемника с по :îùüþ корректирующего сигнала, передаваемого вместе с синхроимпульсами. В результате этого повышается помехоустойчивость системы.
Для увеличения отношения сигнал — шум на приемной стороне за счет сокращения полосы пропускания приемника до средней полосы, допустимой спектральной функцией сигнала, коэффициент передачи модулятора передатчика изменяют сигналом, пропорциональным разности принятого за опорное постоянного напряжения и продетектированного напряжения фронтальных выоросов видеосигнала, а в приемной части системы управляющим сигналом корректируют коэффициент передачи видеоусилителя.
С целью исключения задержки видеосигнала для компенсации запаздывания управляющего сигнала и исключения дополнительного канала связи для передачи управляющего сигнала на пр емный конец системы последовательность фронтальных выбросоь детектируют с постоянной времени, равной времени развертки полукадра изображения. Управляющим сигналом изменяют длительность
1о строчных сннхроимпульсов в течение прямого хода кадровой развертки, а в приемной части системы выделяют управляющий сигнал синхронным детектированием строчных синхроимпульсов.
Выделение синхроимпульсов из видеосигнала производится после видеоусилителя с управляемой функцией коэффициента передачи от частоты. Поэтому для уверенного выделения синхрони"-iipyemnx импульсов из видеосигнала при отсутствии фронтальных искажений синхронизирующих и гасящих импульсов, последние предыскажают в передатчике по закону, обратному частотной функции коэффициента передачи приемника. Эту функцию на время передачи импульсов фиксируют так, что площадь, ограш1чснная кривой функции,,постоянна и минимальна.
Таким образом, описываемый способ позво
30 ляет получить больший выигрыш в отношении
2022Т1
Составитель Г. Королев
Редактор Джарагетти
Техред Л. Я. Бриккер
Корректоры: Е. Ф. Полионова и Т. Д. Чунаева
Заказ 3597/2 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 сигнал — шум, а следовательно, и повысить помехоустойчивость системы.
Предмет изобретения
1. Способ статистической коррекции телевизионного сигнала путем повышения усиления на высших частотах в передающей части телевизионной системы и понижения усиления па высших частотах в приемнике с передачей управляющего сигнала путем изменения параметров строчных синхронизирующих импульсов, отличающийся тем, что, с,целью увеличения отношения сигнал — шум на приемной стороне, коэффициент усиления на передающей стороне изменяют напряжением, .пропорциональным разности опорного напряжения и сигнала, полученного путем детектирования напряжения фронтальных выбросов видеосигнала, причем постоянная времени детектора равна времени развертки полукадра изображения.
2, Способ по п. 1, отличающийся тем, что упомянутый управляющий сигнал,,переданный путем изменения длительности строчных синхронизирующих импульсов, выделяют на приемной стороне с помощью синхронного детектирования строчных синхранизирующих импульсов.
