Реферат

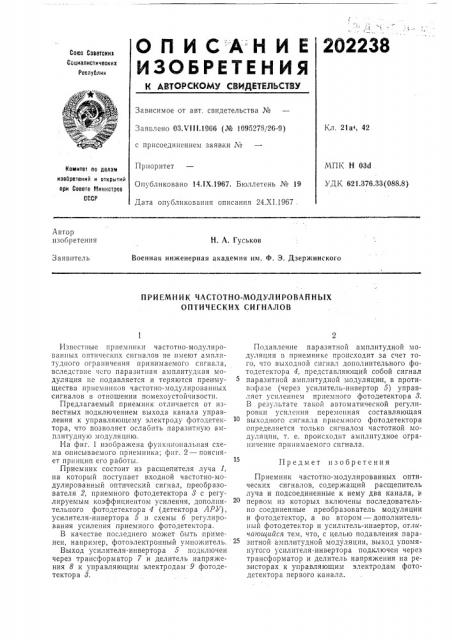

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл 21а4, 42

Заявлено ОЗЛ 111.1966 (№ 1095278/26-9) с присоединением заявки ¹

МПК Н 03d .

УДК 621.376.33(088.8) Приоритет

Опубликовано 14.1Х.1967. Бюллетень № 19

Дата опубликования описания 24.Х1.19б7, Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

H. A. Гуськов

Военная инженерная академия им. Ф. Э. Дзержинского

3 аявитель

ПРИЕМНИК ЧАСТОТНО-МОДУЛИРОВАБН6!Х

ОПТИЧЕСКИХ СИГНАЛОВ

Подавление паразитной амплитудной модуляции в приемнике происходит за счет того, что выходной сигнал дополнительного фотодетектора 4, представляющий собой сигнал паразитной амплитудной модуляции, в противофазе (через усилитель-инвертор 5) управляет усилением приемного фотодетектора 8.

В результате такой автоматической регулировки усиления переменная составляющая выходного сигнала приемного фотодетектора определяется только сигналом частотной модуляции, т. е. происходит амплитудное ограничение принимаемого сигнала.

Приемник частотно-модулированных оптических сигналов, содержащий расщепитель луча и подсоединенные к нему два канала, к первом из которых включены последовательно соединенные преобразователь модуляции и фотодетектор, а во втором — дополнительный фотодетектор и усилитель-инвертор, отличиюи1ийся тем, что, с целью подавления паразитной амплитудной модуляции, выход упомянутого усилителя-инвертора подключен через трансформатор и делитель напряжения на резисторах к управляющим электродам фотодетектора первого канала.

Известные приемники частотно-модулироBHHl1bIx оптических сигналов не имеют амплитудного ограничения принимаемого сигнала, вследствие чего паразитная амплитудная модуляция не подавляется и теряются преимущества приемников частотно-модулированных сигналов в отношении помехоустойчивости.

Предлагаемый приемник отличается от известных подключением выхода канала управления к управляющему электроду фотодетектора, что позволяет ослабить паразитную амплитудну10 модуляцп10.

На фиг. 1 изображена функциональная схема описываемого приемника; фиг. 2 — поясняет принцип его работы.

Приемник состоит из расщепителя луча 1, на который поступает входной частотно-модулированный оптический сигнал, преобразователя 2, приемного фотодетектора 8 с регулируемым коэффициентом усиления, дополнительного фотодетектора 4 (детектора ЛРУ), усилителя-инвертора 5 и схемы б регулирования усиления приемного фотодетектора.

В качестве последнего может быть применен, например, фотоэлектронный умножитель.

Выход усилителя-инвертора 5 подключен через трансформатор 7 и делитель напряжения 8 к управляющим электродам 9 фотодетектора 8.

Предмет изобретения

202238
