202256

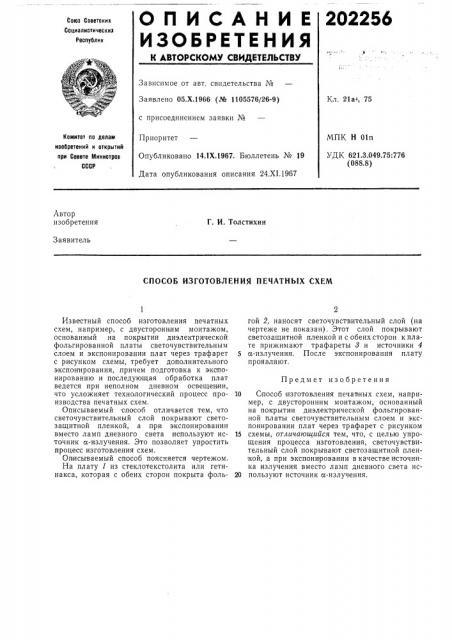

ПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05.Х.1966 (№ 1105576/26-9) Кл. 21а4, 75 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н Оlп

УДК 621.3.049.75:776 (088.8) Приоритет

Опубликовано 14.IX.1967. Бюллетень № 19

Дата опубликования описания 24.XI.1967

Лвтор изобретения

Г. И. Толстихин

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ СХЕМ гой 2, наносят светочувствительный слой (на чертеже не показан), Этот слой покрывают светозащитной пленкой и с обеих сторон к плате прижимают трафареты 8 и источники 4

5 а-излучения. После экспонирования плату проявляют.

10 С пособ .изготовления печатных схем, например, с двусторонним монтажом, основанный на покрытии диэлектрической фольгированной платы светочувствительным слоем и экспонировании плат через трафарет с рисунком

15 схемы, отличающийся тем, что, с целью упрощения процесса изготовления, светочувствительный слой покрьгвают светозащитной пленкой, а при экспонировании в качестве источника излучения вместо ламп дневного света ис20 пользуют источник ст,-излучения.

Известный способ изготовления печатных схем, например, с двусторонним монтажом, основанный на покрытии диэлектрической фольгированной платы светочувствительным слоем и экспонировании плат через трафарет с рисунком схемы, требует дополнительного экспонирования, .причем подготовка к экопонированию и последующая обработка плат ведется при неполном дневном освещен ни, что усложняет технологический процесс производства печатных схем.

Описываемый способ отличается тем, что светочувствительный слой покрывают светозащитной пленкой, а при экспонировании вместо ламп дневного света используют источник а-излучения. Это позволяет упростить процесс изготовления схем.

Описываемый способ поясняется чертежом.

На плату 1 из стеклотекстолита или гетинакса, которая с обеих сторон покрыта фольПредмет изобретения
