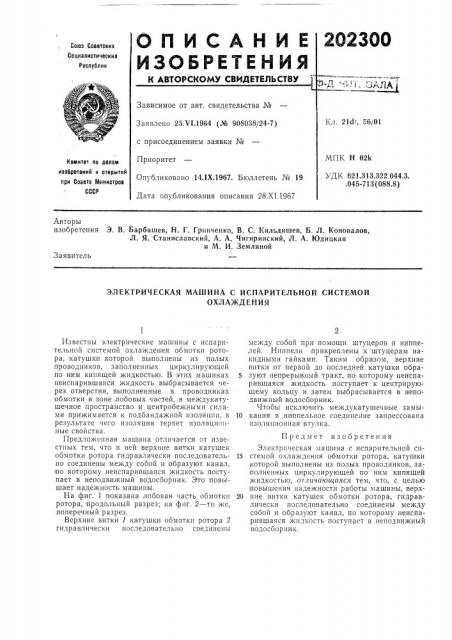

Реферат



О23ОО

Союз Советских

Социалистических

Республик

K;I. 21d>, 56/01

Заявлено 25.V1.1964 (№ 908038/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 14.1Х.1967. Бюллетень ¹ 19

Дата опубликования описания 28.XI.1967

МПК Н 02k

УДК 621.313.322.044.3. ,045-713 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Э. В. Барбашев, Н. Г. Гринченко, В. С. Кильдишев, Б. Л. Коновалов, Л. Я. Станиславский, А. А. Чигиринский, Л. А, Юдицкая и M. И. Земляной

Заявитель

ЭЛЕКТРИЧЕСКАЯ МАШИНА С ИСПАРИТЕЛЬНОЙ СИСТЕМОЙ

ОХЛАЖДЕН ИЯ

Известны электрические машины с испарительной системой охлаждения обмотки ротора, катушки которой выполнены из полых проводников, заполненных циркулирующей по ним кипящей жидкостью. В этих машинах неиспарившаяся жидкость выбрасывается через отверстия, выполненные в проводниках обмотки в зоне лобовых частей, в междукатушечное пространство и центробежными силами прижимается к подбандажной изоляции, в результате чего изоляция теряет изоляционные свойства.

Предло>кенная машина отличается от известных тем, что в ней верхние витки катушек обмотки ротора гидравлически последовательно соединены между собой и образуют канал, по которому неиспарившаяся жидкость поступает в неподвижный водосборник. Это повышает надежность машины.

На фиг. 1 показана лобовая часть обмотки ротора, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Верхние витки 1 катушки обмотки ротора 2 гидравлически последовательно соединены между собой при помощи штуцеров и ниппелей. Ниппели прикреплены к штуцерам накндными гайками. Таким образом, верхние витки от первой до последней катушки образуют непрерывный тракт, по которому неиспарившаяся жидкость поступает к центрирующему кольцу и затем выбрасывается в неподвижный водосборник.

Чтобы исключить ме>кдукатушечные замы10 кания в ниппельное соединение запрессована изоляционная втулка.

Предмет изобретения

Электрическая машина с испарительной си15 стемой охлаждения обмотки ротора, катушки которой выполнены из полых проводников, заполненных циркулирующей по ним кипящей жидкостью, orëII÷àþèIàÿñÿ тем, что, с целью повышения надежности работы машины, верх20 ние витки катушек обмотки ротора, гидравлически последовательно соединены между собой и образуют канал, по которому неиспарившаяся жидкость поступает в неподвижный водосборштк.

202300

Ж/АУ ФР. /О 7ф7//Щ/// ,Щф/

Жлоб ж;ю

4-, .;, 3ЙЛ! Сзй+ гЬ Ъ/

\ т

Составитель М. Подгорная

Редактор Л, А. Утехина Тсхрсд А. А. Камышникова Корректоры: Е. Ф, Полионова и И. Л. Кириллова

Типография, пр. Сапунова, 2

Заказ 3623/14 Тирани 535 Подписное

ЦНИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
