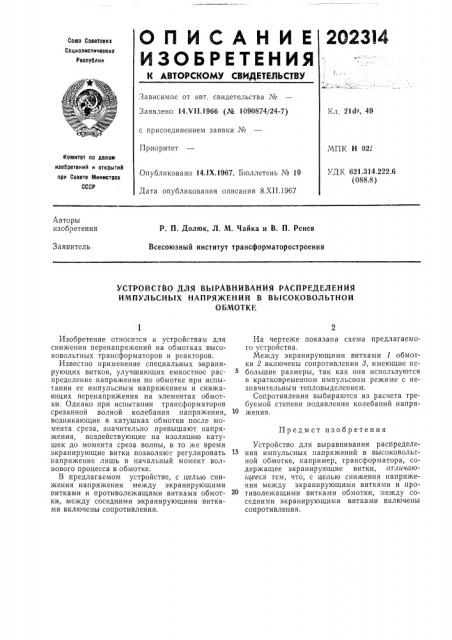

О П И С А Н И Е 2Î2314

ИЗОБРЕТЕНИЯ

Союз Советскик

Соииалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 14.VII.1966 (№ 1090874/24-7) Кл, 21d -, 49 с присоединением заявки №

Приоритет

МПК Н 021

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.314.222.6 (088.8) Опубликовано 14.IX,1967. Бюллетень № 19

Дата опубликования описания 8.XII.1967

Авторы изобретения

P. П. Долюк, Л. М. Чайка и В. П. Реиев

Всесоюзный институт трансформ аторостроения

Заявитель

УСТРОЙСТВО ДЛЯ ВЫРАВНИВАНИЯ РАСПРЕДЕЛЕНИЯ

ИМПУЛЬСНЫХ НАПРЯ)КЕНИЙ В ВЫСОКОВОЛЬТНОЙ

ОБМОТКЕ

Предмет изобретения

Изобретение относится к устройствам для снижения перенапряжений на обмотках высоковольтных трансформаторов и реакторов.

Известно применение специальных экранирующих витков, улучшающих емкостное распределение напряжения по обмотке при испытании ее импульсным напряжением и снижающих перенапряжения на элементах обмотки. Однако при испытании трансформаторов срезанной волной колебания напряжения, возникающие в катушках обмотки после момента среза, значительно превышают напряжения,, воздействующие на изоляцию катушек до момента среза волны, в то же время экранирующие витки позволяют регулировать напряжение лишь в начальный момент волнового процесса в обмотке.

В предлагаемом устройстве, с целью снижения напряжения между экранирующими витками и противолежащими витками обмотки, между соседними экранирующими витками включены сопротивления.

На чертеже показана схема предлагаемого устройства.

Между экранирующими витками 1 обмотки 2 включены сопротивления 8, имеющие небольшие размеры, так как они используются в кратковременном импульсном режиме с незначительным тепловыделением.

Сопротивления выбираются из расчета требуемой степени подавления колебаний напряжения.

Устройство для выравнивания распределения импульсных напряжений в высоковольтной обмотке, например, трансформатора, содержащее экранирующие витки, отличаю(Чееея тем, что, с целью снижения напряжения между экранирующими витками и противолежащими витками обмотки, между соседними экранирующими витками включены сопротивления.

202314

Составитель H. Мельниченко

Редактор П. Вербова Техред А. А. Камышиикова Корректоры; И. Л. Кириллова и E. Н. Гудзова

Заказ 3617/8 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
