Способ отделки капронового волокна
Патент 202431
Классы МПК
Способ отделки капронового волокна
Иллюстрации
Реферат

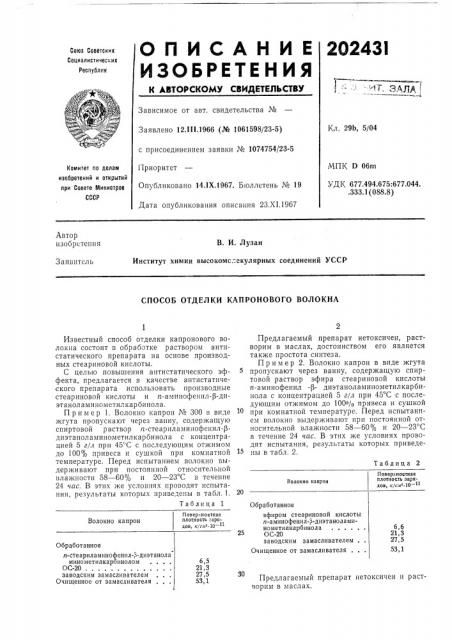

О П И С А H И Е 20243
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
)в
4 Г. 3,4.дф, 1
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 29Ь, 5/04
Заявлено 12.lll.1966 (№ 1061598/23-5) с присоединением заявки № 1074754/23-5
Приоритет
Опубликовано 14.1Х.1967. Бюллетень № 19
Дата опубликования описания 23.XI.1967
МПК D 06m
УД К 677.494.675:677.044. .333.1(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
В. И. Лузан
Институт химии высокомс:екулярных соединений УССР
Заявитель
СПОСОБ ОТДЕЛКИ КАПРОНОВОГО ВОЛОКНА
Таблица 2
Поверхностная плотность зарядов, к/сл- 10
Волокно яапрон
Обработанное эфиром стеариновой кислоты п-амииофеиил+диэтаиоламинометилкарбииола
25 ОС-20 заводским замасливателем .
Очищенное от замасливателя
П о верано стная плотность .арядов, к/тя2.10
Волокно капрон
6,6
21,3
27,5
53,1
Обработанное и-стеариламинофеиил-3-диэтаиола мииометилкарбииолом
ОС-20 . заводским замасливателем
Очищенное от замасливателя
6,5
21,3
27,5
53,1
Известный способ отделки капронового волокна состоит в обработке раствором антистатического препарата на основе производных стеариновой кислоты.
С целью повышения антистатического эффекта, предлагается в качестве антистатического препарата использовать производные стеариновой кислоты и и-аминофенил+диэтаноламинометилкарбинола.
Пример 1. Волокно капрон № 300 в виде жгута пропускают через ванну, содер>кащую спиртовой раствор и-стеариламинофенил+ диэтаноламинометилкарбинола с концентрацией 5 г/л при 45 С с последующим отжимом до 100% привеса и сушкой при комнатной температуре. Перед испытанием волокно выдер>кивают при постоянной относительной влажности 58 — 60% и 20 — 23 С в течение
24 час. В этих же условиях проводят испытания, результаты которых приведены в табл.1.
Таблица 1
Предлагаемый препарат нетоксичен, растворим в маслах, достоинством его является также простота синтеза.
Пример 2. Волокно капрон в виде жгута пропускают через ванну, содержащую спиртовой раствор эфира стеариновой кислоты тт-аминофенил + диэтаноламинометилкарбинола с концентрацией 5 г/л при 45 С с последующим отжимом до 100% привеса и сушкой при комнатной температуре. Перед испытанием волокно выдер>кивают при постоянной относительной влажности 58 — 60% и 20 — 23 С в течение 24 час. В этих же условиях проводят испытания, результаты которых приведены в табл. 2.
Предлагаемый препарат нетоксичен и растворим в маслах.
202431
Предмет изобретения
Составитель В. А. Айзикович
Техред Л. Я. Бриккер Корректоры: Е. Н. Гудзова и А. П. Татаринцева
Редактор Л. А. Ильина
Заказ 3599/3 Тираж 535 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Способ отделки капронового волокна путем обработки раствором антистатического препарата на основе производных стеариновой кислоты, отличающийся тем, что, с целью повышения антистатического эффекта, в качестве антистатического препарата используют производные стеариновой кислоты и и-аминофе5 нил-р-диэтаноламинометилкарбинола.
