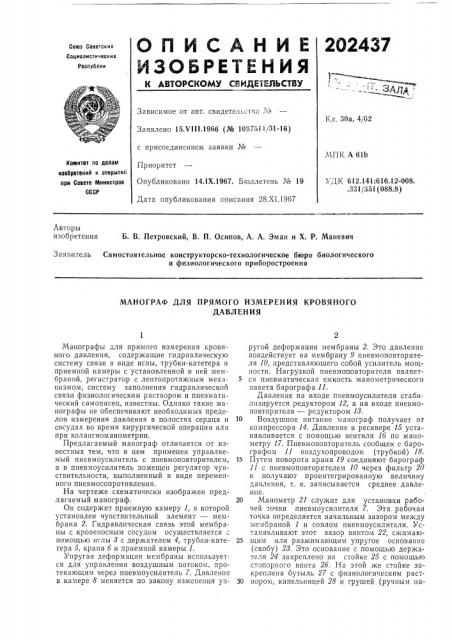

О П И С А Н И Е 2О2437

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ CBNДЕТЕПЬСТВУ зллл

Зависимое от авт. свидетельства №

Заявлено 15.VIII.1966 (№ 109751il/31-16) с присоединением заявки №

Приоритет

Опубликовано 14.IX.1967. Бюллетень № 19

Дата опубликования описания 28.XI.1967

Кл. 30а, 4/02

МПК А 61b

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 612.141:616.12-008. .331 j351 (088.8) Авторы изобретения Б. В. Петровский, В. П. Осипов, A. А. Эман и Х. Р. Маневич

Заяг и гель Самостоятельное конструкторско-технологическое бюро биологического и физиологического приборостроения

МАНОГРАФ ДЛЯ ПРЯМОГО ИЗМЕРЕНИЯ КРОВЯНОГО

ДАВЛ EH ИЯ

Манографы для прямого измерения кровяного давления, содержащие гидравлическую систему связи в виде иглы, трубки-катетера и приемной камеры с установленной в ней мембраной, регистратор с лентопротяжным механизмом, систему заполнения гидравлической связи физиологическим раствором и пневматический самописец, известны. Однако такие манографы не обеспечивают необходимых пределов измерения давления в полостях сердца и сосудах во время хирургической операции или при холангиоманометрии.

Предлагаемый манограф отличается от известных тем, что в нем применен управляемый пневмоусилитель с пневмоповторителем, а в пневмоусилитель помещен регулятор чувствительности, выполненный в виде переменного пневмосопротивления.

На чертеже схематически изображен предлагаемый манограф.

Он содержит приемную камеру 1, в которой установлен чувствительный элемент — мембрана 2. Гидравлическая связь этой мембраны с кровеносным сосудом осуществляется помощью иглы 3 с держателем 4, трубки-катетера 5, крана б и приемной камеры 1.

Упругая деформация мембраны используется для управления воздушным потоком, протекающим через пневмоусилитель 7. Давление в камере 8 меняется по закону изменения упругой деформации мембраны 2. Это давление воздействует на мембрану 9 пневмоповторителя 10, представляющего собой усилитель мощности. Нагрузкой пневмоповторителя являет5 ся пневматическая емкость манометрического пакета барографа 11.

Давление на входе пневмоусилителя стабилизируется редуктором 12, а на входе пневмоповторителя — редуктором 18.

10 Воздушное питание манограф получает or компрессора 14. Давление в ресивере 15 устанавливается с помощью вентиля 1б по манометру 17. Пневмоповторитель сообщен с барографом 11 воздухопроводом (трубкой) 18.

15 Путем поворота крана 19 соединяют барограф

11 с пневмоповторителем 10 через фильтр 20 и получают проинтегрированную величину давления, т. е. записывается среднее давление.

20 Манометр 21 служит для установки рабочей точки пневмоусилителя 7. Эта рабочая точка определяется начальным зазором между мембраной 1 и соплом пневмоусилителя. Устанавливают этот зазор винтом 22, сжимаю25 щим или разжимающим упругое основание (скобу) 28. Это основание с помощью держа. теля 24 закреплено на стойке 25 с помощью стопорного винта 2б. На этой же стойке закреплена бутыль 27 с физиологическим рас-.30 вором, капельницей 28 и грушей (ручным на202437

Предмет изобретения

Составитель Е. Ланцбург

Редактор В. Ф. Чулкова Техред А. А. Камышникова Корректоры: Л. В. Наделяева и В. В. Крылова

Заказ 3615/17 Тираж 535 Подписное

ЦНИИПИ Комигета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 сосом) 29. Элементы, закрепленные на стойке

25, так же, как и краны б и 80 служат для промывки и заполнения гидравлической системы прибора при его подготовке к работе.

Записывается давление пером 81 регистратора на диаграммной бумаге 32, которая протягивается лентопротяжным механизмом 83, приводимым в движение от двигателя 84. Питание манограф получает от сети с помощью трансформатора 85. Включается компрессор и лентопротяжный механизм панелью управления 8б.

Для нулевой установки пера барографа служит ручка 87. Регулируется усиление пневматического манографа при переходе па различные диапазоны измерения с помощью регулятора чувствительности, выполненного в виде переменного пневмосопротивления дросселя 38. Последний включен в цепь пневмоусилителя. При уменьшении сопротивления дросселя 88 чувствительность пневмоусилителя 7 падает, а при его увеличении возрастает.

Манограф для прямого измерения кровяного давления работает следующим образом.

Пункционную иглу 8 после заполнения гидравлической системы манометра физиологическим раствором с гепарином вводят в полость сердца или кровеносный сосуд. Краны б и 30 при этом должны быть перекрыты. Затем кран б поворачивается в положение, соединяющее иглу и трубку-катетер 5 с камерой 1. При этом давление в полости сердца или сосуда передается мембране 2. Деформация последней преобразуется в величины давления с помощью пневмоусилителя 7, управляющего пневмоповторителем 10, на выходе которого включен барограф 11, регистрирующий величину кровяного давления. После извлечения пункционной иглы ее промывают физиологическим раствором, поворачивая при этом кран б в положение, соединяющее иглу и трубку-катетер

5 с бутылью 27. Для калибровки иглу подни10 мают относительно камеры 1 на уровень, создающий гидростатическое давление, равное примерно 50 мм рт. ст. Манипулируя регулятором чувствительности — дросселем 88, добиваются требуемой чувствительности. Кран б при этом должен соединять иглу 8 и трубкукатетер 5 с камерой.

20 Манограф для прямого измерения кровяного давления, содержащий гидравлическую систему связи в виде иглы, трубки-катетера и приемной камеры, в которой установлена мембрана, регистратор с лентопротяжным меха25 низмом, систему заполнения гидравлической связи физиологическим раствором и пневматический самописец, отличающийся тем, что, с целью получения необходимых пределов измерения, в нем применен управляемый пнев30 моусилитель с пневмоповторителем, а в пневмоусилитель помещен регулятор чувствительности, выполненный в виде переменного пневмосопротивления.
