Ф Ц чих. ЗАЛА

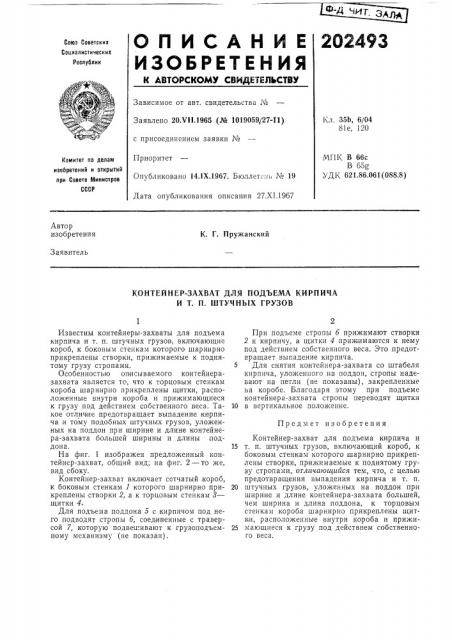

О П И С А Н И Е 2Î2493

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства _#_Заявлено 20.VI I.1965 (№ 1019059 27-11) с присоединением заявки Ке

Приоритет

Опубликовано 14.1Х.1967. Бюллетень М 19

Дата опубликования описания 27.ХI.1967

Кл. 35b, 6/04

81е, 120

МПК В 66с

В боьо.

УДК 621.86.061(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

К. Г. Пружанский

Заявитель

КОНТЕЙНЕР-ЗАХВАТ ДЛЯ ПОДЪЕМА КИРПИЧА

И T. П. ШТУЧНЫХ ГРУЗОВ

Предмет изобретения

Известны контейнеры-захваты для подъема кирпича и т. п. штучных грузов, включающие короб, к боковым стенкам которого шарнирно прикреплены створки, прижимаемые к поднятому грузу стропами.

Особенностью описываемого контейнеразахвата является то, что к торцовым стенкам короба шарнирно прикреплены щитки, расположенные внутри короба и прижимающиеся к грузу под действием собственного веса. Такое отличие предотвращает выпадение кирпича и тому подобных штучных грузов, уложенных на поддон при ширине и длине контейнера-захвата большей ширины и длины,поддона.

На фиг. 1 изображен предложенный контейнер-захват, общий вид; на фиг. 2 — то же, вид сбоку.

Контейнер-захват включает сетчатый .короб, к боковым стенкам 1 которого шарнирно прикреплены створки 2, а к торцовым стенкам 8— щитки 4.

Для подъема поддона 5 с кирпичом под него подводят стропы б, соединенные с траверсой 7, которую подвеп ивают к грузоподъемному механизму (не показан).

При подъеме стропы б прижимают створки

2 к кирпичу, а щитки 4 прижимаются к нему под действием собственного веса. Это предотвращает выпадение кирпича.

5 Для снятия контейнера-захвата со штабеля кирпича, уложенного на поддон, стропы надевают на петли (не показаны), закрепленные на коробе. Благодаря этому при подъеме контейнера-захвата стропы переводят щитки

10 в вертикальное положение.

Контейнер-захват для подъема кирпича и

15 т. п. штучных грузов, включающий короб, к боковым стенкам которого шарнирно прикреплены створки, прижимаемые к поднятому грузу стропами, отличающийся тем, что, с целью предотвращения выпадения кирпича и т. п.

20 штучных грузов, уложенных на поддон при ширине и длине контейнера-захвата большей, чем ширина и длина поддона, к торцовым стенкам короба шарнирно прикреплены щитки, расположенные внутри короба и прижи25 мающиеся к грузу под действием собственного веса.

202493

/ .(Фи2, / р гСоставитель Б. Н. Хаиамирьян

Редактор Л. В. Калашникова Техред Л. Я. Бриккер Корректоры: Л. В. Наделяева и Т. Д. Чунаева

Заказ 3624/8 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
