Реферат

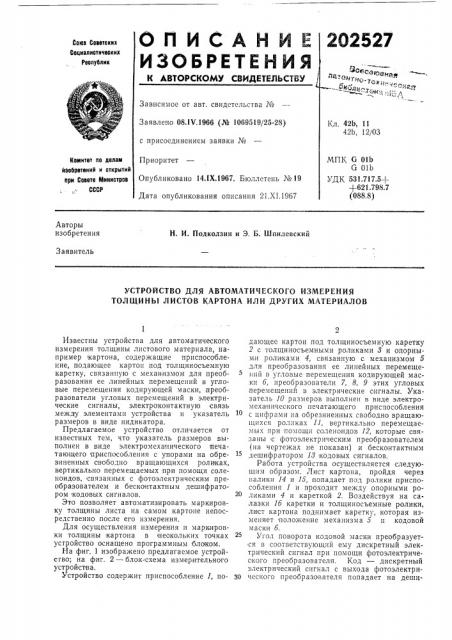

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08ЛЧ.1966 (№ 1069519/25-28) с присоединением заявки №

Приоритет

Опубликовано 14ЛХ.1967. Бюллетень №19

Дата опубликования описания 21.XI.1967

Кл. 42b, 11

42b, 12/03

МПК G 01b

G Olb

УДК 531.717.5+

+621.798,7 (088.8) Комитет по делам йаобрвтвний k открытий при Совете Министров

СССР

Авторы изобретения

Н. И. Подколзин и 3. Б. Шпилевский

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ

ТОЛЩИНЪ! ЛИСТОВ КАРТОНА ИЛИ ДРУГИХ МАТЕРИАЛОВ

Известны устройства для автоматического измерения толщины листового материала, например картона, содержащие приспособление, подающее картон под толщиносъемную каретку, связанную с механизмом для преобразования ее линейных перемещений в угловые перемещения кодирующей маски,:преобразователи угловых перемещений в электрические сигналы, электроконтактную связь между элементами устройства и указатель размеров в виде индикатора.

Предлагаемое устройство отличается от известных тем, что указатель размеров выполнен в виде электромеханического:печатающего приспособления с упорами на обрезиненных свободно вращающихся роликах, вертикально перемещаемых при помощи соленоидов, связанных с фотоэлектрическим преобразователем и бесконтактным дешифратором кодовых сигналов.

Это позволяет автоматизировать маркировку толщины листа на самом картоне непосредственно после его измерения.

Для осуществления измерения и маркировки толщины картона в нескольких точках устройство оснащено программным блоком.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — блок-схема измерительного устр ой ств а.

Устройство содержит приспособление 1, подающее картон под толщиносъемную каретку

2 с толщиносъемными роликами 8 и опорными роликами 4, связанную с механизмом 5 для преобразования ее линейных перемещеt!tti в угловые перемещения кодирующей маски 6, преобразователи 7, 8, 9 этих угловых .перемещений в электрические сигналы. Указатель 10 размеров выполнен в виде электромеханического печатающего приспособления с цифрами на обрезиненных свободно вращающихся роликах 11, вертикально перемещаеtbtx при помощи соленоидов 12, которые связаны с фотоэлектрическим преобразователем (на чертежах не показан) и бесконтактным дешифратором 18 кодовых сигналов.

Работа устройства осуществляется следуюгцим образом. Лист картона, пройдя через валики 14 и 16, попадает под ролики .приспособления 1 и проходит между опорными роликами 4 и кареткой 2. Воздействуя на салазки 16 каретки и толщиносъемные ролики, лист картона поднимает каретку, которая изменяет положение механизма 6 и кодовой маски 6.

Угол поворота кодовой маски преобразуется в соответствующий ему дискретный электрический сигнал при помощи фотоэлектрического преобразователя, Код — дискретный электрический сигнал с выхода фотоэлектри30 ческого преобразователя попадает на деши202527

1В 11 3 4 фратор и преобразуется в управляющий сигнал. Этот сигнал вызывает срабатывание соответствующих соленоидов. Перемещаясь вместе с подвижным сердечником соленоида, ролики 11 прижимаются к листу картона и делают отпечатки цифр, соответствующие его толщине.

Сделав один оборот, ролики 11 ввиду обес-очивания соленоидов под действием возвратной пружины прижимаются к намазному ролику 17, который соединен с ванночкой 18 для красителя. Ось намазного ролика связана с приводом, что позволяет приводить в движение ролики, .перенося на них краситель.

В связи с тем, что измерение и маркировка толщины по технологическим условиям производится в двух точках листа картона, для управления последовательностью измерительных и маркерных операций в пределах одного листа введен программный блок 19.

Этот блок возвращает измерительную систему в исходное состояние после прохождения каждого листа картона.

Предмет изобретения

1. Устройство для автоматического измерения толщины листов картона или других материалов, содержащее приспособление, подающее картон под толщиносъемную каретку, связанную с механизмом для преобразования ее линейных перемещений в угловые перемещения кодирующей маски, преобразователи этих угловых перемещений в электрические сигналы, электроконтактную связь между элементами устройства и указатель размеров, отличающееся тем, что, с целью автоматизации маркировки толщины листа на самом картоне непосредственно после его измерения, указатель размеров выполнен в виде эле ктромеханического печатающего приспособления с цифрами на обрезиненных свободно вращающихся роликах, вертикально перемещаемых .при помощи соленоидов, связанных с фотоэлектрическим преобразователем и бесконтакгным дешифратором кодовых сигналов.

2. Устройство по п. 1, отличающееся тем, что, с целью осуществления измерения и маркировки толщины картона в нескольких точ25 ках, устройство оснащено программным блоком.

202527

Фьг.2
