Машина для подвязывания побегов к шпалернойпроволоке

Машина для подвязывания побегов к шпалернойпроволоке

Иллюстрации

Показать все

Реферат

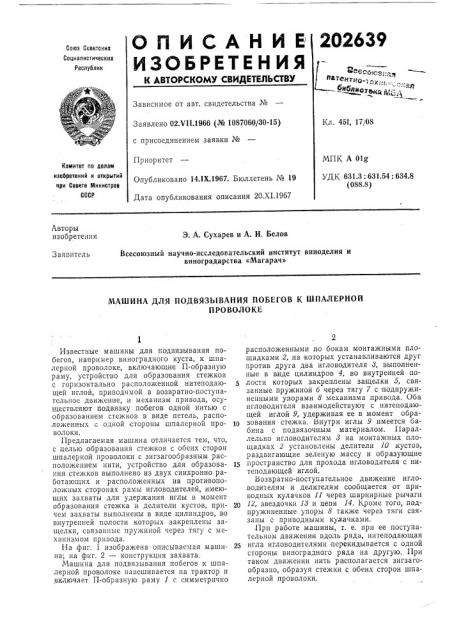

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.VII.1966 (№ 1087060/30-15) с присоединением заявки №

Приоритет

Опубликовано 14.1Х.1967. Бюллетень № 19

Дата опубликования описания 20.XI.1967

Кл. 45f, 17/08

МПК А oig

УДК 631.3; 631.54: 634.8 (088,8) Комитет ло делам иаооретений и открытий ори Совете Министров

СССР

Авторы изобретения

Э. А. Сухарев и А. И. Белов

Всесоюзный научно-исследовательский институт виноделия и виноградарства «Магарач»

Заявитель

МАШИНА ДЛЯ ПОДВЯЗЫВАНИЯ ПОБЕГОВ К ШПАЛЕРНОЙ

ПРОВОЛОКЕ

Известные машины для подвязывания побегов, например виноградного куста, к шпалерной проволоке, включающие П-образную раму, устройство для образования стежков с горизонтально расположенной нитеподающей иглой, приводимой в возвратно-поступательное движение, и механизм привода, осуществляют подвязку побегов одной нитью с образованием стежков в виде петель, расположенных с одной стороны шпалерной проволоки.

Предлагаемая машина отличается тем, что, с целью образования стежков с обеих сторон шпалерной проволоки с зигзагообразным расположением нити, устройство для образования стежков выполнено из двух синхронно работающих и расположенных на противоположных .сторонах рамы игловодителей, имеющих захваты для удержания иглы в момент образования стежка и делители кустов, причем захваты выполнены в виде цилиндров, во внутренней полости которых закреплены защелки, связанные пружиной через тягу с механизмом привода.

На фиг. 1 изображена описываемая машина; на фиг. 2 — конструкция захвата.

Машина для подвязывания побегов к шпалерной проволоке навешивается на трактор и включает П-образную раму 1 с симметрично расположенными .по бокам монтажными площадками 2, на которых устанавливаются друг против друга два игловодителя д, выполненные в виде цилиндров 4, во внутренней полости которых закреплены защелки 5, связанные пружиной б через тягу 7 с подпружиненными упорами 8 механизма привода. Оба игловодителя взаимодействуют с нитеподающей иглой 9, удерживая ее в момент образования стежка. Внутри иглы 9 имеется бабина с подвязочным материалом. 1(араллельно игловодителям 8 на монтажных площадках 2 установлены делители 10,кустов, раздвигающие зеленую массу и образующие

15 пространство для прохода игловодителя с нитеподающей иглой.

Возвратно-поступательное движение игловодителям и делителям сообщается от приводных кулачков 11 через шарнирные рычаги

12, звездочки 18 и цепи 14. Кроме того, подпружиненные упоры 8 также через тяги связаны с приводными кулачками.

При работе машины, т. е. при ее поступательном движении вдоль ряда, нитеподающая

25 игла игловодителями перекидывается с одной стороны виноградного ряда на другую, При таком движении нить располагается зигзагообразно, образуя стежки с обеих сторон шпалерной:проволоки, 202639

Предмет изобретения

1. Машина для подвязывания побегов к шпалерной проволоке, включающая П-образную раму, устройство для ббразования стежков с горизонтально расположенной нитеподающей иглой, приводимой в возвратно-поступательное движение, и механизм привода, отличающаяся тем, что, с целью образования стежков с обеих сторон шпалерной проволоки с зигзагообразным расположением нити, устройство для образования стежков выполнено из двух синхронно работающих и расположенных на противоположных сторонах рамы игловодителей, имеющих захваты для удержания иглы в момент образования стежка и делители кустов.

2. Машина по п. 1, отличающаяся тем, что захваты выполнены в виде цилиндров, во внутренней полости которых за креплены защелки, связанные пружиной через тягу с механизмом привода, 202639
