Реферат



2О 272!

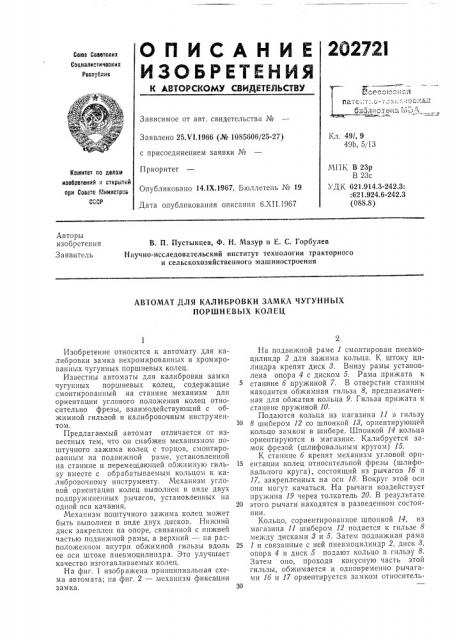

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

GoIos Ссеетскик

Ссдиалистическик

Республик

Роеооюон .":

Зависимое от авт. свидетельства №

Кл. 491, 9

49b, 5/13

Заявлено 25.V1.1966 (№ 1085606/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 14.1Х.1967. Бюллетень № 19

Дата опубликования описания 6.ХП.19б7

МПК В 23р

В 23с

УДК 621.914.3-242.3:

: 621.924. 6-242,3 (088.8) Ксмитет со делам изобретений и открытий

IlpH Совете 1Рииистссе

СССР

Авторы изобретения

Заявитель

В. H. Иустынцев, Ф. Н. Мазур и Е. С. Горбулев

Научно-исследовательский институт технологии тракторного и сельскохозяйственного машиностроения

АВ1OMAT ДЛЯ КАЛИБРОВКИ ЗАМКА ЧУГУННЫХ

ПОРШНЕВЬ1Х КОЛЕЦ

Изобретение относится к автомату для калибровки замка нехромированных и хромированных чугунных поршневых колец.

Известны автоматы для калибровки замка чугунных поршневых колец, содержащие смонтированный на станине механизм для ориентации углового .положения колец относительно фрезы, взаимодействующий с обжимной гильзой и калибровочным инструментом.

Предлагаемый автомат отличается от известных тем, что он снабжен механизмом поштучного зажима колец с торцов, смонтированным на подвижной раме, установленной на станине и перемещающей обжимную гильзу вместе с обрабатываемым кольцом к калибровочному инструменту. Механизм угловой ориентации колец выполнен в виде двух подпру>киненных рычагов, установленных на одной оси качания.

Механизм поштучного за>кима колец может быть выполнен в виде двух дисков. Нижний диск закреплен на опоре, связанной с нижней частью подви>кной рамы, а верхний — на располо>кенном внутри обжимной гильзы вдоль ее оси штоке пневмоцилиндра. Зто улучшает качество изготавливаемых колец.

На фиг. 1 изображена принципиальная схема автомата; а фиг. 2 — механизм фиксации замка.

На подвижной раме 1 смонтирован пневмоцилиндр 2 для зажима кольца. К штоку цилиндра крепят диск 8. Внизу рамы установлена опора 4 с диском 5. Рама прижата к станине б пружиной 7. В отверстии станины находится обжимная гильза 8, предназначенная для обжатия кольца 9. Гильза прижата к станине пружиной 10.

Подаются кольца из магазина 11 в гильзу

10 8 шибером 12 со шпонкой 18, ориентирующей кольцо замком в шибере. Шпонкой 14 кольца ориентируются в магазине. Калибруется замок фрезой (шлифовальным кругом) 15.

К станине б крепят механизм угловой орн15 ентации колец относительной фрезы (шлифовального круга), состоящий из рычагов 1б и

17, закрепленных на оси 18. Вокруг этой оси они могут качаться, На рычаги воздействует пружина 19 через толкатель 20. В результате

20 этого рычаги находятся в разведенном состоянии.

Кольцо, сориентированное шпонкой 14, из магазина 11 шибером 12 подается к гильзе 8 ме>кду дисками 8 и 5. Затем подвижная рама

25 1 и связанные с ней пневмоцилиндр 2, диск 8, опора 4 и диск 5 подают кольцо в гильзу 8.

Затем оно, проходя конусную часть этой гильзы, обжимается и одновременно рычагами 1б и 17 ориентируется замком относитель30

202121

1 я у,. / g >,1>

Ф!

> !

« :

В

-й

Составитель Р. Ротер>вель

Редактор В. Ф. Чулкова Текрсд Т. П. Курилко Корректоры; Н. И. Быстрова и А. П. Татаринцева

Заказ 3I>30jl3 Тираж 535 Подписное

ЦИИИПИ Комитета по делал> изобретений и открытий при Совете N»II> lcTpoB СССР

Москва, Центр, пр. Серова, д. 4

Типография, Ilp. Сапунова, 2 но оси симметрии фрезы (шлифовального круга) 15.

Ориентация происходит следующим образом. Если кольцо одной кромкой прижалось к рычагу 16 (см. фиг. 2), все усилие пружины

19 через толкатель 20 передается на рычаг

16, заставляя кольцо развернуться в гильзе

8, пока кольцо при дальнейшем об?катни в гильзе другой кромкой замка»е прижмется и рычагу 17. Таким образом кольцо ориентируется относительно оси симметрии механизма угловой ориентации колец или фрезы (шлифовального круга) своим замком. Благодаря воздействию механизма ориентации, кольцо надежно прижато к цилиндрической поверхности гильзы. В таком положении кольцо зажимается по торцам между дисками 8 и 5 пневмоцилиндром 2. При дальнейшем перемещении рамы 1 диск 8, соприкасаясь с гильзой 8, перемещается вместе с ней, а кольцо, проходя мимо фрезы (шлифовального круга) с рабочей подачей, калибруется. При обратном ходе рамы 1 кольцо выталкивается диском 8 из гильзы 8, которая, упираясь в станину 6, останавливается. Усилие зажима кольца пневмоцилиндром снимается. Кольцо выталкивается шибером 12, и цикл повторяется, Пр едм ет изобретения

1. Автомат для калибровки замка чугунных поршневых колец, содержащий смонтированный на станине механизм угловой ориентации колец, взаимодействующий с обжимной гильзой и калибровочным инструментом, отлсяи ои ийся тем, что, с целью повышения качества изготовления колец, он снаб?кен механизмом поштучного зажима колец с торцов, смонтированным на раме, установленной на станине

15 и перемещающей оожимную гильзу вдоль ее оси, а механизм угловой ориентации колец выполнен в виде двух подпружиненных рычагов с общей осью качания.

2. Автомат по п. 1, отл,ичающийся тем, что

20 механизм поштучного зажима колец выполнен в виде двух дисков, один из которых закреплен на связанной с нижней частью рамы опоре, а другой — на проходящем через обжимную гильзу вдоль ее оси штоке пневмоцилин25 дра, смонтированного на верхней части рамы.
